Visão geral do produto

Descrição

Os minicontatores são ideais para aplicações de uso geral onde tamanho reduzido e custo são fatores essenciais. Podem ser utilizados em aplicações modulares e compactas especiais. As pequenas dimensões proporcionam aos clientes grande flexibilidade de uso para aplicações com cargas resistivas de até 20 A e cargas de motor de até 5,5 kW (em geral). Dissipam menos calor e alguns modelos com baixo consumo de energia podem ser acionados diretamente por um CLP. Um minicontator pode ser montado em trilho DIN ou na parede. As opções de acessórios são limitadas. Podem ser utilizados em máquinas de pequeno porte, portas automáticas, equipamentos de cozinha industrial e máquinas de limpeza.

Aplicativo	abertura e fechamento remotos de circuitos
	Protege o circuito contra sobrecarga ao ser montado com relé de sobrecarga térmica.
	partida e controle frequentes do contator CA
Valor elétrico	AC50/60Hz, 690V, até 12A
Categoria de utilização	AC-3, AC-4
Altitude	≤2000m
Temperatura ambiente	-5℃~+40℃
Categoria de montagem	Ⅲ
Condições de montagem	A inclinação entre o plano de montagem e o plano vertical não deve exceder ±5°.
Padrão	CEI/EN 60947-4-1. CEI/EN 60947-5-1.

Tensão da bobina de controle

Operação da bobina CA	Volts (VAC)		24	36	42	48	110	127	220	230	240	380	415	440	480	500	600
	Código	50Hz	B5	C5	D5	E5	F5	G5	M5	P5	U5	Q5	N5	R5	-	S5	Y5
		60Hz	B6	-	D6	E6	F6	G6	M6	-	U6	Q6	-	R6	T6	-	-
		50/60Hz	B7	-	D7	E7	F7	-	M7	P7	-	Q7	N7	R7	-	-	-
Operação da bobina CC	Volts (VDC)		12				24		36		48		110		220
Operação da bobina CC	Código		JD				BD		CD		DE		FD		MD

Designação de tipo

Parâmetros técnicos

Technical Data

Especificações técnicas

Padrão	IEC/EN60947-4-1 IEC/EN60947-5-1
Modelo nº.		EKC1-09M	EKC1-12M
Corrente nominal de aquecimento convencional	Ith(A)	20	20
Tensão nominal Ui(V)	Ui(V)	690	690
Corrente nominal de operação	AC-3 Ie(A)	9	12
Ue=380/415V	AC-4 Ie(A)	3,5	5
Motor de gaiola trifásico com controle de potência AC-3	220/240V KW	2.2	3
	380/415V KW	4	5,5
	660/690V KW	5,5	7,5
Vida útil elétrica (103 operações)	AC-3	1000	1000
Vida útil elétrica (103 operações)	AC-4	200	200
Vida útil mecânica (10⁶ operações)		10	10
Fusível correspondente	Tamanho	RT16-00	RT16-00
Fusível correspondente	UM	20	20
Circuito principal	3P ou 4P
Circuito auxiliar Cat.:AC-15, Ue=415V Ie=0,95A Ith=10A	1NA ou 1NF

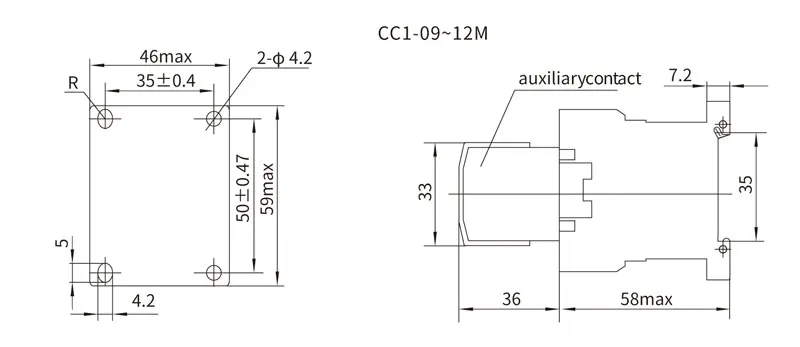

Dimensões

Formulário de seleção de produtos

Reference No.	Specification
EKC1-0910M-24	Mini Contactor 4KW AC3 9A 3P+1NO Coil 24VAC
EKC1-0910M-42	Mini Contactor 4KW AC3 9A 3P+1NO Coil 42VAC
EKC1-0910M-48	Mini Contactor 4KW AC3 9A 3P+1NO Coil 48VAC
EKC1-0910M-110	Mini Contactor 4KW AC3 9A 3P+1NO Coil 110VAC
EKC1-0910M-220	Mini Contactor 4KW AC3 9A 3P+1NO Coil 220VAC
EKC1-0910M-230	Mini Contactor 4KW AC3 9A 3P+1NO Coil 230VAC
EKC1-0910M-240	Mini Contactor 4KW AC3 9A 3P+1NO Coil 240VAC
EKC1-0910M-380	Mini Contactor 4KW AC3 9A 3P+1NO Coil 380VAC
EKC1-0910M-415	Mini Contactor 4KW AC3 9A 3P+1NO Coil 415VAC
EKC1-0901M-24	Mini Contactor 4KW AC3 9A 3P+1NC Coil 24VAC
EKC1-0901M-42	Mini Contactor 4KW AC3 9A 3P+1NC Coil 42VAC
EKC1-0901M-48	Mini Contactor 4KW AC3 9A 3P+1NC Coil 48VAC
EKC1-0901M-110	Mini Contactor 4KW AC3 9A 3P+1NC Coil 110VAC
EKC1-0901M-220	Mini Contactor 4KW AC3 9A 3P+1NC Coil 220VAC
EKC1-0901M-230	Mini Contactor 4KW AC3 9A 3P+1NC Coil 230VAC
EKC1-0901M-240	Mini Contactor 4KW AC3 9A 3P+1NC Coil 240VAC
EKC1-0901M-380	Mini Contactor 4KW AC3 9A 3P+1NC Coil 380VAC
EKC1-0901M-415	Mini Contactor 4KW AC3 9A 3P+1NC Coil 415VAC
EKC1-1210M-24	Mini Contactor 5.5KW AC3 12A 3P+1NO Coil 24VAC
EKC1-1210M-42	Mini Contactor 5.5KW AC3 12A 3P+1NO Coil 42VAC
EKC1-1210M-48	Mini Contactor 5.5KW AC3 12A 3P+1NO Coil 48VAC
EKC1-1210M-110	Mini Contactor 5.5KW AC3 12A 3P+1NO Coil 110VAC
EKC1-1210M-220	Mini Contactor 5.5KW AC3 12A 3P+1NO Coil 220VAC
EKC1-1210M-230	Mini Contactor 5.5KW AC3 12A 3P+1NO Coil 230VAC
EKC1-1210M-240	Mini Contactor 5.5KW AC3 12A 3P+1NO Coil 240VAC
EKC1-1210M-380	Mini Contactor 5.5KW AC3 12A 3P+1NO Coil 380VAC
EKC1-1210M-415	Mini Contactor 5.5KW AC3 12A 3P+1NO Coil 415VAC
EKC1-1201M-24	Mini Contactor 5.5KW AC3 12A 3P+1NC Coil 24VAC
EKC1-1201M-42	Mini Contactor 5.5KW AC3 12A 3P+1NC Coil 42VAC
EKC1-1201M-48	Mini Contactor 5.5KW AC3 12A 3P+1NC Coil 48VAC
EKC1-1201M-110	Mini Contactor 5.5KW AC3 12A 3P+1NC Coil 110VAC
EKC1-1201M-220	Mini Contactor 5.5KW AC3 12A 3P+1NC Coil 220VAC
EKC1-1201M-230	Mini Contactor 5.5KW AC3 12A 3P+1NC Coil 230VAC
EKC1-1201M-240	Mini Contactor 5.5KW AC3 12A 3P+1NC Coil 240VAC
EKC1-1201M-380	Mini Contactor 5.5KW AC3 12A 3P+1NC Coil 380VAC
EKC1-1201M-415	Mini Contactor 5.5KW AC3 12A 3P+1NC Coil 415VAC
EKC1-0910MZ-12	Mini Contactor 4KW AC3 9A 3P+1NO Coil 12VDC
EKC1-0910MZ-24	Mini Contactor 4KW AC3 9A 3P+1NO Coil 24VDC
EKC1-0910MZ-36	Mini Contactor 4KW AC3 9A 3P+1NO Coil 36VDC
EKC1-0910MZ-48	Mini Contactor 4KW AC3 9A 3P+1NO Coil 48VDC
EKC1-0910MZ-110	Mini Contactor 4KW AC3 9A 3P+1NO Coil 110VDC
EKC1-0910MZ-220	Mini Contactor 4KW AC3 9A 3P+1NO Coil 220VDC
EKC1-0901MZ-12	Mini Contactor 4KW AC3 9A 3P+1NC Coil 12VDC
EKC1-0901MZ-24	Mini Contactor 4KW AC3 9A 3P+1NC Coil 24VDC
EKC1-0901MZ-36	Mini Contactor 4KW AC3 9A 3P+1NC Coil 36VDC
EKC1-0901MZ-48	Mini Contactor 4KW AC3 9A 3P+1NC Coil 48VDC
EKC1-0901MZ-110	Mini Contactor 4KW AC3 9A 3P+1NC Coil 110VDC
EKC1-0901MZ-220	Mini Contactor 4KW AC3 9A 3P+1NC Coil 220VDC
EKC1-1210MZ-12	Mini Contactor 5.5KW AC3 12A 3P+1NO Coil 12VDC
EKC1-1210MZ-24	Mini Contactor 5.5KW AC3 12A 3P+1NO Coil 24VDC
EKC1-1210MZ-36	Mini Contactor 5.5KW AC3 12A 3P+1NO Coil 36VDC
EKC1-1210MZ-48	Mini Contactor 5.5KW AC3 12A 3P+1NO Coil 48VDC
EKC1-1210MZ-110	Mini Contactor 5.5KW AC3 12A 3P+1NO Coil 110VDC
EKC1-1210MZ-220	Mini Contactor 5.5KW AC3 12A 3P+1NO Coil 220VDC
EKC1-1201MZ-12	Mini Contactor 5.5KW AC3 12A 3P+1NC Coil 12VDC
EKC1-1201MZ-24	Mini Contactor 5.5KW AC3 12A 3P+1NC Coil 24VDC
EKC1-1201MZ-36	Mini Contactor 5.5KW AC3 12A 3P+1NC Coil 36VDC
EKC1-1201MZ-48	Mini Contactor 5.5KW AC3 12A 3P+1NC Coil 48VDC
EKC1-1201MZ-110	Mini Contactor 5.5KW AC3 12A 3P+1NC Coil 110VDC
EKC1-1201MZ-220	Mini Contactor 5.5KW AC3 12A 3P+1NC Coil 220VDC
EKC1-0904M-24	Mini Contactor 4KW AC3 9A 4P 4NO Coil 24VAC
EKC1-0904M-42	Mini Contactor 4KW AC3 9A 4P 4NO Coil 42VAC
EKC1-0904M-48	Mini Contactor 4KW AC3 9A 4P 4NO Coil 48VAC
EKC1-0904M-110	Mini Contactor 4KW AC3 9A 4P 4NO Coil 110VAC
EKC1-0904M-220	Mini Contactor 4KW AC3 9A 4P 4NO Coil 220VAC
EKC1-0904M-230	Mini Contactor 4KW AC3 9A 4P 4NO Coil 230VAC
EKC1-0904M-240	Mini Contactor 4KW AC3 9A 4P 4NO Coil 240VAC
EKC1-0904M-380	Mini Contactor 4KW AC3 9A 4P 4NO Coil 380VAC
EKC1-0904M-415	Mini Contactor 4KW AC3 9A 4P 4NO Coil 415VAC
EKC1-1204M-24	Mini Contactor 5.5KW AC3 12A 4P 4NO Coil 24VAC
EKC1-1204M-42	Mini Contactor 5.5KW AC3 12A 4P 4NO Coil 42VAC
EKC1-1204M-48	Mini Contactor 5.5KW AC3 12A 4P 4NO Coil 48VAC
EKC1-1204M-110	Mini Contactor 5.5KW AC3 12A 4P 4NO Coil 110VAC
EKC1-1204M-220	Mini Contactor 5.5KW AC3 12A 4P 4NO Coil 220VAC
EKC1-1204M-230	Mini Contactor 5.5KW AC3 12A 4P 4NO Coil 230VAC
EKC1-1204M-240	Mini Contactor 5.5KW AC3 12A 4P 4NO Coil 240VAC
EKC1-1204M-380	Mini Contactor 5.5KW AC3 12A 4P 4NO Coil 380VAC
EKC1-1204M-415	Mini Contactor 5.5KW AC3 12A 4P 4NO Coil 415VAC
EKC1-0904MZ-12	Mini Contactor 4KW AC3 9A 4P 4NO Coil 12VDC
EKC1-0904MZ-24	Mini Contactor 4KW AC3 9A 4P 4NO Coil 24VDC
EKC1-0904MZ-36	Mini Contactor 4KW AC3 9A 4P 4NO Coil 36VDC
EKC1-0904MZ-48	Mini Contactor 4KW AC3 9A 4P 4NO Coil 48VDC
EKC1-0904MZ-110	Mini Contactor 4KW AC3 9A 4P 4NO Coil 110VDC
EKC1-0904MZ-220	Mini Contactor 4KW AC3 9A 4P 4NO Coil 220VDC
EKC1-1204MZ-12	Mini Contactor 5.5KW AC3 12A 4P 4NO Coil 12VDC
EKC1-1204MZ-24	Mini Contactor 5.5KW AC3 12A 4P 4NO Coil 24VDC
EKC1-1204MZ-36	Mini Contactor 5.5KW AC3 12A 4P 4NO Coil 36VDC
EKC1-1204MZ-48	Mini Contactor 5.5KW AC3 12A 4P 4NO Coil 48VDC
EKC1-1204MZ-110	Mini Contactor 5.5KW AC3 12A 4P 4NO Coil 110VDC
EKC1-1204MZ-220	Mini Contactor 5.5KW AC3 12A 4P 4NO Coil 220VDC

Mini contator magnético CA

Os contatores CA são usados para conectar/desconectar a linha e, frequentemente, para controlar motores e outros equipamentos. Eles controlam grandes correntes com pequenas correntes e desempenham um papel importante na proteção contra sobrecarga quando trabalham em conjunto com o relé térmico.
