● Norma: IEC60947-1, IEC60947-4-1
● Corrente nominal: 6~12A
● Tensão nominal de operação: 380/400V, 600/690V
● Tensão nominal de isolamento: 690 V
● Número de polos: 3P, 4P
● Contato auxiliar: 1NA ou 1NF
● Temperatura ambiente: -5℃~+40℃
● Método de instalação: Instalação em trilho DIN ou com parafusos

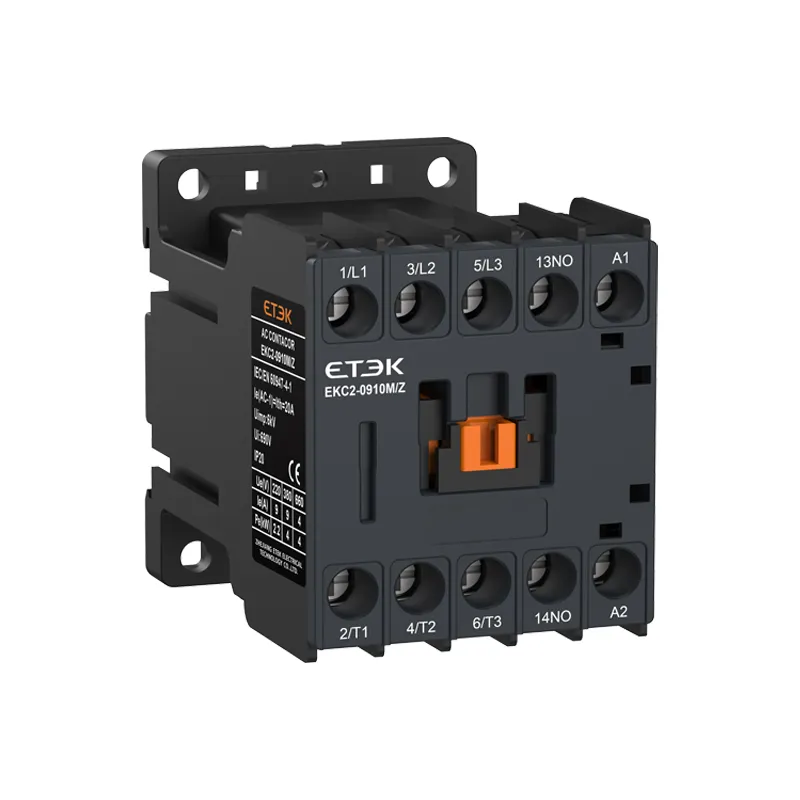

O mini contator EKC2-M é um relé elétrico projetado para gerenciar um circuito de energia usando um sinal de baixa potência. É uma versão mais compacta de um contator padrão e encontra ampla aplicação em controle de motores, controle de iluminação e sistemas de automação.
Controle de motores: Partida e parada controlada de motores elétricos, especialmente em aplicações com espaço limitado.
Controle de iluminação: gerenciamento de circuitos de iluminação, especialmente em ambientes comerciais e industriais.
Sistemas de aquecimento: Controlar aquecedores elétricos, garantindo seu funcionamento seguro e eficiente.
Sistemas de automação: Como parte de soluções de automação, podem ser usados para controlar diversos dispositivos e máquinas.
Os mini contatores da série EKC2-M são componentes essenciais em muitos sistemas elétricos, oferecendo uma maneira confiável e eficiente de controlar circuitos de energia em um formato compacto.
| Tipo | EKC2-06M | EKC2-09M | EKC2-12M | |
| Característica do circuito principal | ||||
| Polos | 3P, 4P | |||
| Contato principal | 3NO | |||
| Tensão de isolamento nominal (Ui) (V) | 690 | |||
| Tensão operacional nominal (Ue) (V) | 380/400, 660/690 | |||
| Corrente térmica nominal (Ith), AC-1 | 20 | |||
| Operação classificada corrente(Ie)(A) | AC-3, 380/400V | 6 | 9 | 12 |
| AC-3, 660/690V | 3,8 | 4,9 | 4,9 | |
| AC-4, 380/400V | 6 | 9 | 9 | |
| AC-4, 660/690V | 3,8 | 4,9 | 4,9 | |
| Classificação operacional potência(Pe)(A) | AC-3, 380/400V | 2.2 | 4 | 5,5 |
| AC-3, 660/690V | 3 | 4 | 4 | |
| Vida útil mecânica (×10 4 vezes) | 1200 | |||
| Vida útil elétrica (×10 4 vezes) | AC-3 | 120 | ||
| AC-4 | Veja a curva de vida útil elétrica. | |||
| Frequência de operação (tempo/h) | AC-3 | 1200 | ||
| AC-4 | 300 | |||
| Características do circuito de controle | ||||
| Controle classificado tensão (Us) | 50Hz | 24V, 36V, 48V, 110V, 127V, 220V, 380V, 415V | ||
| 50/60Hz | 24V, 36V, 48V, 110V, 127V, 220V, 380V, 415V | |||
| DC | 12V, 24V, 36V, 48V, 110V, 127V, 220V | |||
| Controle permitido tensão do circuito | Operação | (85%~110%) EUA | ||
| Lançamento (AC) | (20%~75%) EUA | |||
| Lançamento (DC) | (10%~75%) EUA | |||
| Consumo de energia da bobina | Atuação (VA) | 20-40 | ||
| Manter (VA) | 9,5 | |||
| Consumo (W) | 1-3 | |||
| Contatos auxiliares | ||||
| Contato auxiliar integrado | 1NA/1NF | |||
| Corrente térmica nominal (Ith) | 10A | |||
| Classificação operacional tensão (Ue) | AC | 380/400V | ||
| DC | 220V | |||
| Controle classificado capacidade | AC-15 | Ue/Ie: AC380V/400V/1,5A; Ith: 10A | ||
| DC-13 | Ue/Ie: DC220V/0,3A | |||

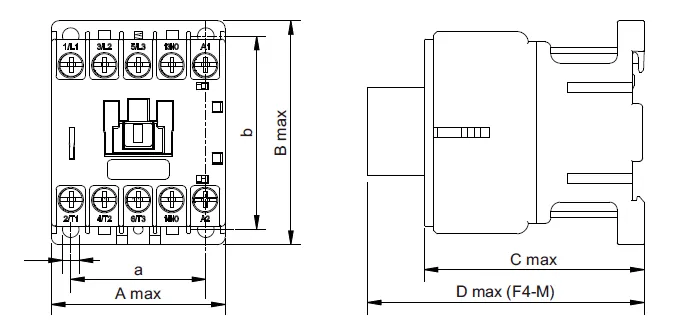

| Modelo | Um máximo | B Máx. | C Máx. | D Máx. | um | b | Ø |
| EKC2-06M~12M | 45,5 | 59 | 58 | 94 | 35±0,35 | 50±0,48 | 4.2 |
| EKC2-06M/Z~12M/Z | 45,5 | 59 | 70 | 106 | 35±0,35 | 50±0,48 | 4.2 |

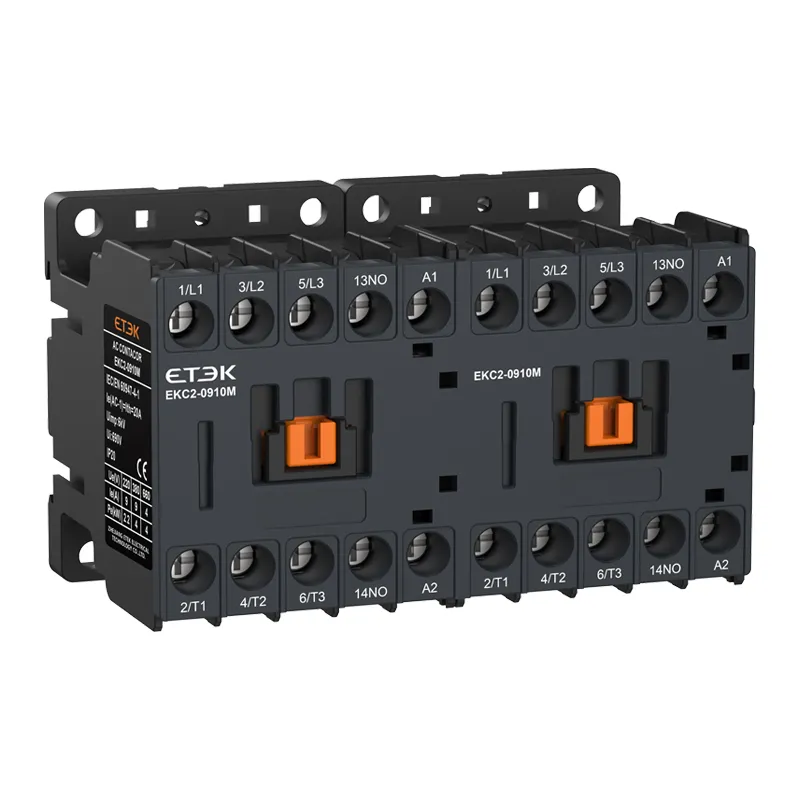

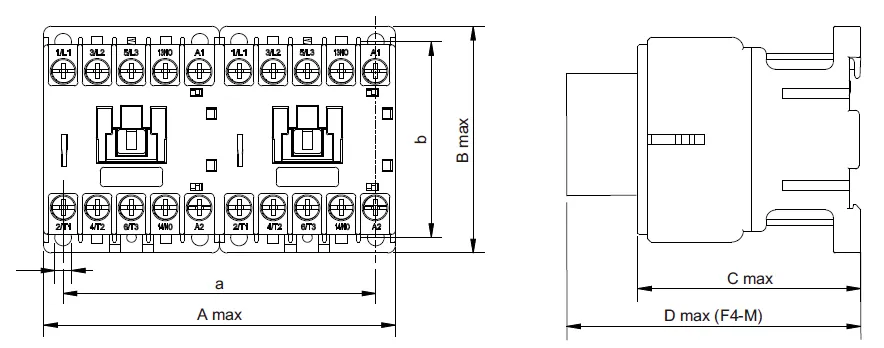

| Modelo | Um máximo | B Máx. | C Máx. | D Máx. | um | b | Ø |
| EKC2-06M/N~12M/N | 91 | 59 | 58 | 94 | 80±0,35 | 50±0,48 | 4.2 |
| EKC2-06M/Z/N~12M/Z/N | 91 | 59 | 70 | 106 | 80±0,35 | 50±0,48 | 4.2 |
