● Norma: IEC60947-1, IEC60947-4-1
● Corrente nominal: 9-95A
● Tensão nominal de operação: 220V~690V
● Tensão nominal de isolamento: 690 V
● Número de polos: 3P
● Contato auxiliar: 1NA+1NF
● Método de instalação: Instalação em trilho DIN ou com parafusos
O contator CA da série EKC2 possui um design inovador e estrutura compacta. É utilizado para partidas e controles frequentes de motores CA, conexão e desconexão de circuitos em longas distâncias, e pode ser combinado com relés de sobrecarga térmica adequados para formar um contator eletromagnético. Possui 1 contato auxiliar NA + 1 NF.
Em conformidade com as normas: IEC 60947-1, IEC 60947-4-1.
| Aplicativo | Abertura e interrupção remota de circuitos |
| Proteja o circuito contra sobrecarga ao montá-lo com relé de sobrecarga térmica. | |
| Partida e controle frequentes do contator CA | |
| Valor elétrico | AC50/60Hz, 690V, até 95A |
| Categoria de utilização | AC-3, AC-4 |
| Altitude | ≤2000m |
| Temperatura ambiente | -5℃~+40℃ |
| Categoria de montagem | Ⅲ |
| Condições de montagem | A inclinação entre o plano de montagem e o plano vertical não deve exceder ±5°. |
| EK | C | 2 | - | 09 | 11 | - | 230V |
| Código da empresa | Contator | Design No. | Tensão nominal de operação (380V/400V,AC3): | Número de contatos | Tensão da bobina: | ||
| 9A,12A,18A,25A,32A,40A,50A,65A,80A,95A | 11:3 contatos principais NA + 1 contato auxiliar NA e 1 NF | 24V, 48V, 110V, 240V, 415V |
Modelo nº. | EKC2-09 | EKC2-12 | EKC2-18 | EKC2-25 | EKC2-32 | EKC2-38 | |
| Polos | 3P | ||||||
Corrente nominal de aquecimento convencional | Ith(A) | 20 | 20 | 32 | 40 | 50 | 50 |
Tensão nominal Ui(V) | Ui(V) | 690 | |||||
Corrente nominal de operação Ue = 380/415 V | AC-3 Ie(A) | 9 | 12 | 18 | 25 | 32 | 38 |
AC-4 Ie(A) | 3,5 | 5 | 7,7 | 8,5 | 12 | 14 | |
Motor de gaiola trifásico com controle de potência AC-3 | 220/240V KW | 2.2 | 3 | 4 | 5,5 | 7,5 | 8,9 |
380/415V KW | 4 | 5,5 | 7,5 | 11 | 15 | 18,5 | |
660/690V KW | 5,5 | 7,5 | 10 | 15 | 18,5 | 18,5 | |
Vida útil elétrica (x10 4 operações) | AC-3 | 110 | 110 | 110 | 110 | 90 | 90 |
AC-4 | 22 | ||||||
Vida útil mecânica (x10 4 operações) | 1200 | 1200 | 1200 | 1000 | 1000 | 1000 | |
Fusível correspondente | Tamanho | RT16-00 | |||||
UM | 20 | 20 | 32 | 40 | 50 | 50 | |
Contato principal | 3NO | ||||||
| Contato auxiliar integrado | 1NA+1NF | ||||||
Modelo nº. | EKC2-40 | EKC2-50 | EKC2-65 | EKC2-80 | EKC2-95 | |
| Polos | 3P | |||||
Corrente nominal de aquecimento convencional | Ith(A) | 60 | 80 | 80 | 100 | 125 |
Tensão nominal Ui(V) | Ui(V) | 690 | ||||
Corrente nominal de operação Ue = 380/415 V | AC-3 Ie(A) | 40 | 50 | 65 | 80 | 95 |
AC-4 Ie(A) | 18,5 | 24 | 28 | 37 | 44 | |
Motor de gaiola trifásico com controle de potência AC-3 | 220/240V KW | 11 | 15 | 18,5 | 22 | 25 |
380/415V KW | 18,5 | 22 | 30 | 37 | 45 | |
660/690V KW | 30 | 33 | 37 | 45 | 45 | |
Vida útil elétrica (x10 4 operações) | AC-3 | 90 | 90 | 90 | 65 | 65 |
AC-4 | 17 | 11 | ||||
Vida útil mecânica (x10 4 operações) | 900 | 900 | 900 | 650 | 650 | |
Fusível correspondente | Tamanho | RT16-00 | ||||
UM | 63 | 80 | 80 | 100 | 125 | |
Contato principal | 3NO | |||||
| Contato auxiliar integrado | 1NA+1NF | |||||

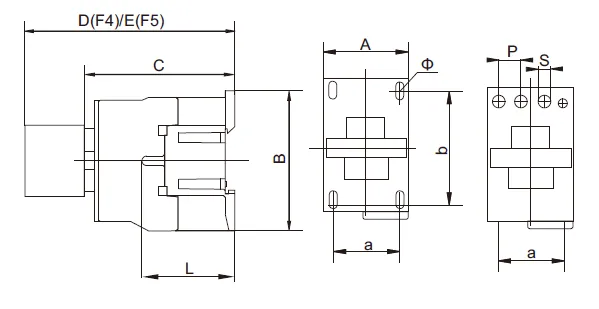

| EKC2-09~38 | ||||||||||
 | ||||||||||

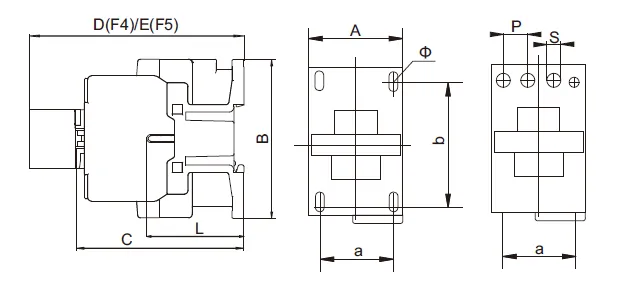

| EKC2-25~32 | ||||||||||
 | ||||||||||

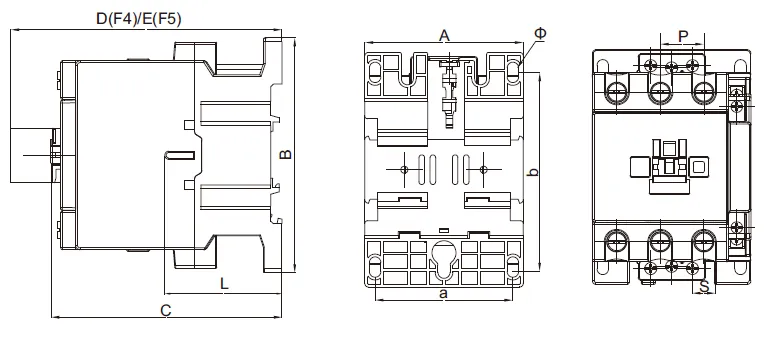

| EKC2-40~65 | ||||||||||
 | ||||||||||

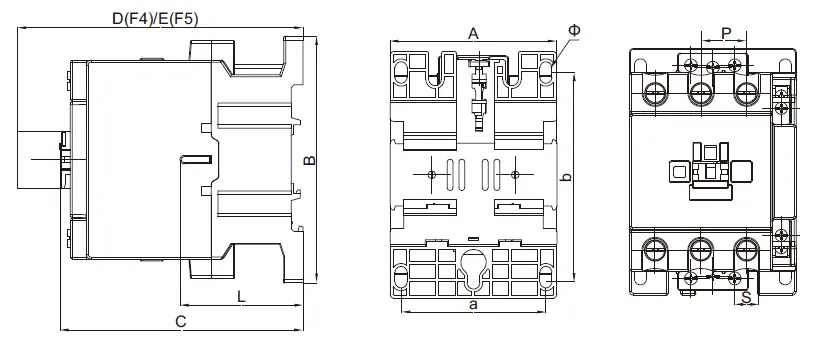

| EKC2-80-95 | ||||||||||
 |
| Modelo | Amax | Bmax | Cmáx | Dmax | Emax | e | b | Φ | L | P | S | ||
| EKC2-09~18 | 45 | 74,5 | 87 | 120 | 124 | 34,5 | 50/60 | 4,5 | 51 | 11 | 10,5 | ||
| EKC2-25,32 | 56 | 87 | 98,6 | 132 | 136 | 40 | 61,5 | 4,5 | 59,3 | 14.2 | 13 | ||
| EKC2-40_65 | 75 | 127 | 118 | 151,1 | 155 | 63,5 | 105 | 6 | 63,2 | 20 | 14 | ||
| EKC2-80~95 | 86 | 126,5 | 126,5 | 158,5 | 162,5 | 74,5 | 105 | 6 | 63,2 | 23,5 | 17,5 | ||
| Reference No. | Specification |

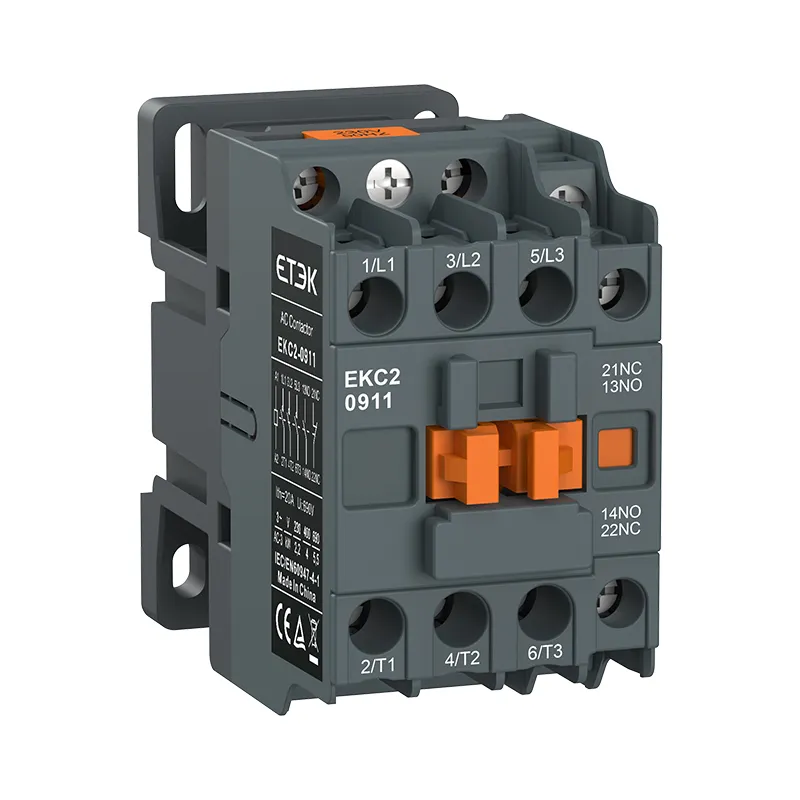

| EKC2-0911-24 | Contactor 4KW AC3 9A 3P+1NO+1NC Coil 24VAC |
| EKC2-0911-42 | Contactor 4KW AC3 9A 3P+1NO+1NC Coil 42VAC |
| EKC2-0911-48 | Contactor 4KW AC3 9A 3P+1NO+1NC Coil 48VAC |
| EKC2-0911-110 | Contactor 4KW AC3 9A 3P+1NO+1NC Coil 110VAC |
| EKC2-0911-220 | Contactor 4KW AC3 9A 3P+1NO+1NC Coil 220VAC |
| EKC2-0911-230 | Contactor 4KW AC3 9A 3P+1NO+1NC Coil 230VAC |
| EKC2-0911-240 | Contactor 4KW AC3 9A 3P+1NO+1NC Coil 240VAC |
| EKC2-0911-380 | Contactor 4KW AC3 9A 3P+1NO+1NC Coil 380VAC |
| EKC2-0911-415 | Contactor 4KW AC3 9A 3P+1NO+1NC Coil 415VAC |
| EKC2-1211-24 | Contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 24VAC |
| EKC2-1211-42 | Contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 42VAC |
| EKC2-1211-48 | Contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 48VAC |
| EKC2-1211-110 | Contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 110VAC |
| EKC2-1211-220 | Contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 220VAC |
| EKC2-1211-230 | Contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 230VAC |
| EKC2-1211-240 | Contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 240VAC |
| EKC2-1211-380 | Contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 380VAC |
| EKC2-1211-415 | Contactor 5.5KW AC3 12A 3P+1NO+1NC Coil 415VAC |
| EKC2-1811-24 | Contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 24VAC |
| EKC2-1811-42 | Contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 42VAC |
| EKC2-1811-48 | Contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 48VAC |
| EKC2-1811-110 | Contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 110VAC |
| EKC2-1811-220 | Contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 220VAC |
| EKC2-1811-230 | Contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 230VAC |
| EKC2-1811-240 | Contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 240VAC |
| EKC2-1811-380 | Contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 380VAC |
| EKC2-1811-415 | Contactor 7.5KW AC3 18A 3P+1NO+1NC Coil 415VAC |

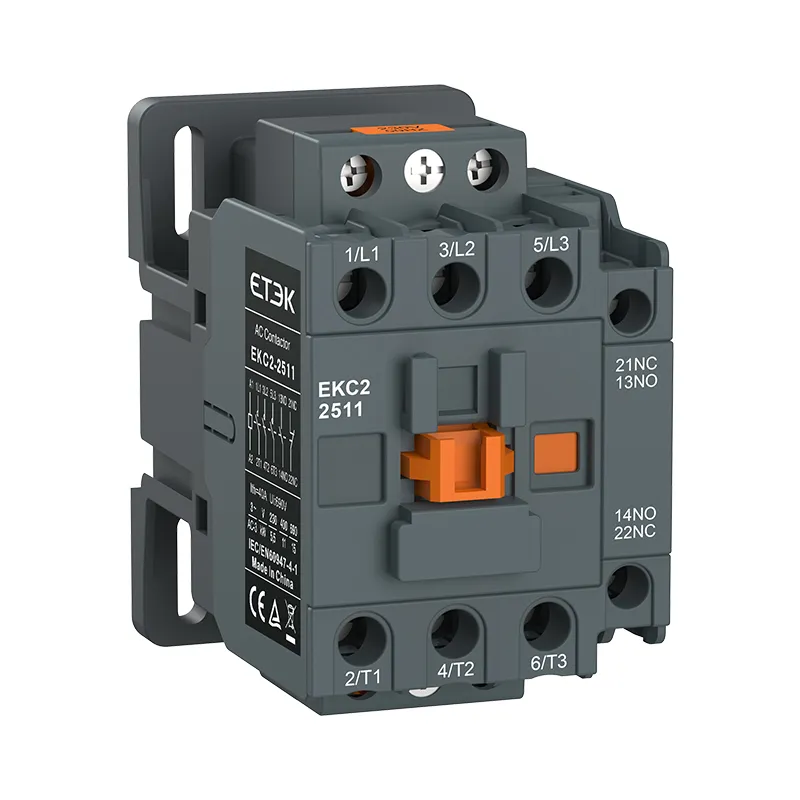

| EKC2-2511-24 | Contactor 11KW AC3 25A 3P+1NO+1NC Coil 24VAC |
| EKC2-2511-42 | Contactor 11KW AC3 25A 3P+1NO+1NC Coil 42VAC |
| EKC2-2511-48 | Contactor 11KW AC3 25A 3P+1NO+1NC Coil 48VAC |
| EKC2-2511-110 | Contactor 11KW AC3 25A 3P+1NO+1NC Coil 110VAC |
| EKC2-2511-220 | Contactor 11KW AC3 25A 3P+1NO+1NC Coil 220VAC |
| EKC2-2511-230 | Contactor 11KW AC3 25A 3P+1NO+1NC Coil 230VAC |
| EKC2-2511-240 | Contactor 11KW AC3 25A 3P+1NO+1NC Coil 240VAC |
| EKC2-2511-380 | Contactor 11KW AC3 25A 3P+1NO+1NC Coil 380VAC |
| EKC2-2511-415 | Contactor 11KW AC3 25A 3P+1NO+1NC Coil 415VAC |
| EKC2-3211-24 | Contactor 15KW AC3 32A 3P+1NO+1NC Coil 24VAC |
| EKC2-3211-42 | Contactor 15KW AC3 32A 3P+1NO+1NC Coil 42VAC |
| EKC2-3211-48 | Contactor 15KW AC3 32A 3P+1NO+1NC Coil 48VAC |
| EKC2-3211-110 | Contactor 15KW AC3 32A 3P+1NO+1NC Coil 110VAC |
| EKC2-3211-220 | Contactor 15KW AC3 32A 3P+1NO+1NC Coil 220VAC |
| EKC2-3211-230 | Contactor 15KW AC3 32A 3P+1NO+1NC Coil 230VAC |
| EKC2-3211-240 | Contactor 15KW AC3 32A 3P+1NO+1NC Coil 240VAC |
| EKC2-3211-380 | Contactor 15KW AC3 32A 3P+1NO+1NC Coil 380VAC |
| EKC2-3211-415 | Contactor 15KW AC3 32A 3P+1NO+1NC Coil 415VAC |
| EKC2-3811-24 | Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 24VAC |
| EKC2-3811-42 | Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 42VAC |
| EKC2-3811-48 | Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 48VAC |
| EKC2-3811-110 | Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 110VAC |
| EKC2-3811-220 | Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 220VAC |
| EKC2-3811-230 | Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 230VAC |
| EKC2-3811-240 | Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 240VAC |
| EKC2-3811-380 | Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 380VAC |
| EKC2-3811-415 | Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 415VAC |

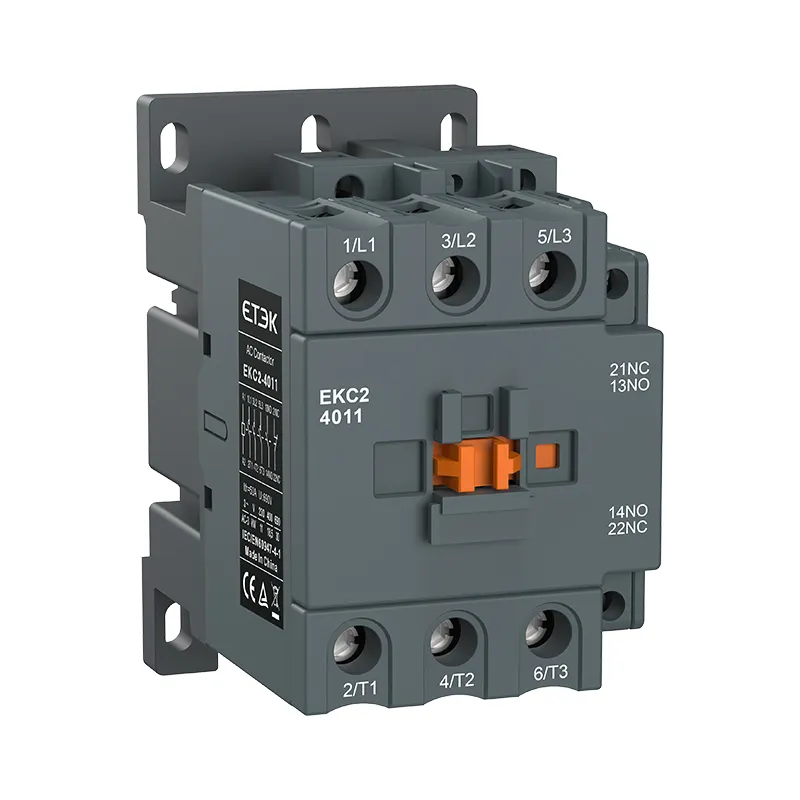

| EKC2-4011-24 | Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 24VAC |
| EKC2-4011-42 | Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 42VAC |
| EKC2-4011-48 | Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 48VAC |
| EKC2-4011-110 | Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 110VAC |
| EKC2-4011-220 | Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 220VAC |
| EKC2-4011-230 | Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 230VAC |
| EKC2-4011-240 | Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 240VAC |
| EKC2-4011-380 | Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 380VAC |
| EKC2-4011-415 | Contactor 18.5KW AC3 40A 3P+1NO+1NC Coil 415VAC |
| EKC2-5011-24 | Contactor 22KW AC3 50A 3P+1NO+1NC Coil 24VAC |
| EKC2-5011-42 | Contactor 22KW AC3 50A 3P+1NO+1NC Coil 42VAC |
| EKC2-5011-48 | Contactor 22KW AC3 50A 3P+1NO+1NC Coil 48VAC |
| EKC2-5011-110 | Contactor 22KW AC3 50A 3P+1NO+1NC Coil 110VAC |
| EKC2-5011-220 | Contactor 22KW AC3 50A 3P+1NO+1NC Coil 220VAC |
| EKC2-5011-230 | Contactor 22KW AC3 50A 3P+1NO+1NC Coil 230VAC |
| EKC2-5011-240 | Contactor 22KW AC3 50A 3P+1NO+1NC Coil 240VAC |
| EKC2-5011-380 | Contactor 22KW AC3 50A 3P+1NO+1NC Coil 380VAC |
| EKC2-5011-415 | Contactor 22KW AC3 50A 3P+1NO+1NC Coil 415VAC |
| EKC2-6511-24 | Contactor 30KW AC3 65A 3P+1NO+1NC Coil 24VAC |
| EKC2-6511-42 | Contactor 30KW AC3 65A 3P+1NO+1NC Coil 42VAC |
| EKC2-6511-48 | Contactor 30KW AC3 65A 3P+1NO+1NC Coil 48VAC |
| EKC2-6511-110 | Contactor 30KW AC3 65A 3P+1NO+1NC Coil 110VAC |
| EKC2-6511-220 | Contactor 30KW AC3 65A 3P+1NO+1NC Coil 220VAC |
| EKC2-6511-230 | Contactor 30KW AC3 65A 3P+1NO+1NC Coil 230VAC |
| EKC2-6511-240 | Contactor 30KW AC3 65A 3P+1NO+1NC Coil 240VAC |
| EKC2-6511-380 | Contactor 30KW AC3 65A 3P+1NO+1NC Coil 380VAC |
| EKC2-6511-415 | Contactor 30KW AC3 65A 3P+1NO+1NC Coil 415VAC |
| EKC2-8011-24 | Contactor 37KW AC3 80A 3P+1NO+1NC Coil 24VAC |
| EKC2-8011-42 | Contactor 37KW AC3 80A 3P+1NO+1NC Coil 42VAC |
| EKC2-8011-48 | Contactor 37KW AC3 80A 3P+1NO+1NC Coil 48VAC |
| EKC2-8011-110 | Contactor 37KW AC3 80A 3P+1NO+1NC Coil 110VAC |
| EKC2-8011-220 | Contactor 37KW AC3 80A 3P+1NO+1NC Coil 220VAC |
| EKC2-8011-230 | Contactor 37KW AC3 80A 3P+1NO+1NC Coil 230VAC |
| EKC2-8011-240 | Contactor 37KW AC3 80A 3P+1NO+1NC Coil 240VAC |
| EKC2-8011-380 | Contactor 37KW AC3 80A 3P+1NO+1NC Coil 380VAC |
| EKC2-8011-415 | Contactor 37KW AC3 80A 3P+1NO+1NC Coil 415VAC |

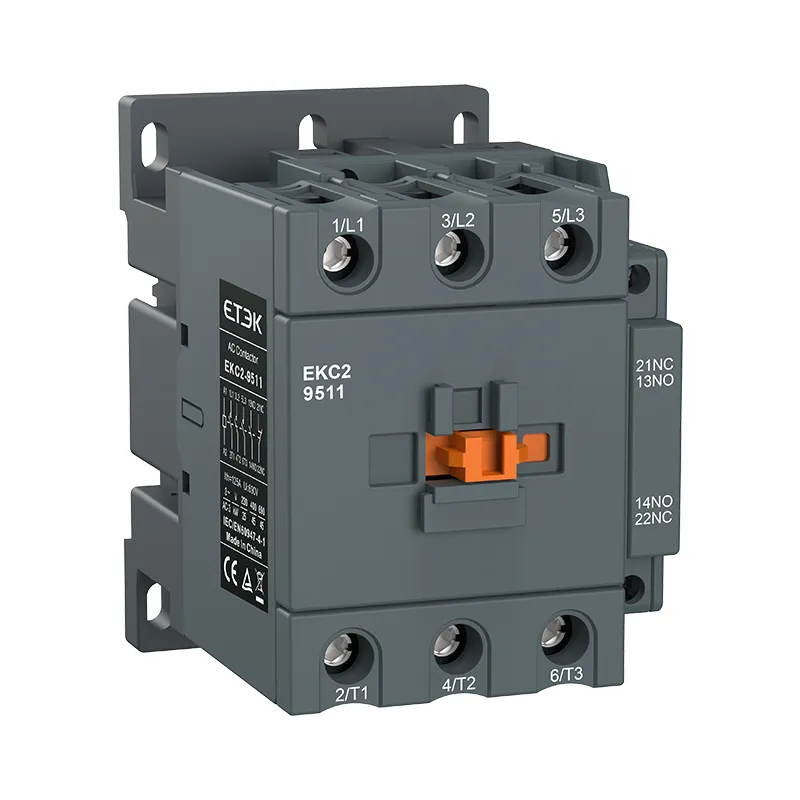

| EKC2-9511-24 | Contactor 45KW AC3 95A 3P+1NO+1NC Coil 24VAC |
| EKC2-9511-42 | Contactor 45KW AC3 95A 3P+1NO+1NC Coil 42VAC |
| EKC2-9511-48 | Contactor 45KW AC3 95A 3P+1NO+1NC Coil 48VAC |
| EKC2-9511-110 | Contactor 45KW AC3 95A 3P+1NO+1NC Coil 110VAC |
| EKC2-9511-220 | Contactor 45KW AC3 95A 3P+1NO+1NC Coil 220VAC |
| EKC2-9511-230 | Contactor 45KW AC3 95A 3P+1NO+1NC Coil 230VAC |
| EKC2-9511-240 | Contactor 45KW AC3 95A 3P+1NO+1NC Coil 240VAC |
| EKC2-9511-380 | Contactor 45KW AC3 95A 3P+1NO+1NC Coil 380VAC |
| EKC2-9511-415 | Contactor 45KW AC3 95A 3P+1NO+1NC Coil 415VAC |
