Disjuntor miniatura de alta corrente ETM1-125(H) | 63A–125A, 6kA/10kA

Disjuntor miniatura de alta corrente 63A-125A, 6kA/10kA

O ETM1-125(H) é um disjuntor miniatura termomagnético de alta corrente para proteção contra sobrecarga e curto-circuito em sistemas de distribuição CA de baixa tensão. Está disponível nas capacidades de 63 A, 80 A, 100 A e 125 A, com opções de 1P, 2P, 3P e 4P.

O modelo ETM1-125 oferece capacidade de interrupção de 6 kA, enquanto o modelo ETM1-125H oferece capacidade de interrupção de 10 kA. A série foi projetada para sistemas de 240/415 V CA, 50/60 Hz e suporta montagem em trilho DIN de 35 mm.

Capacidade de interrupção: opções de 6kA/10kA
Faixa de corrente: 63A a 125A
Voltagem: Sistemas CA de 240/415 V (50/60 Hz)
Tipo eletromagnético
Indicação da posição de contato
MCB de acordo com IEC/EN 60947-2

Pergunte AGORA

Características do produto

Faixa de corrente nominal: 63A, 80A, 100A e 125A
Capacidade de interrupção: 6 kA para ETM1-125; 10 kA para ETM1-125H
Proteção termomagnética contra sobrecarga e curto-circuito.

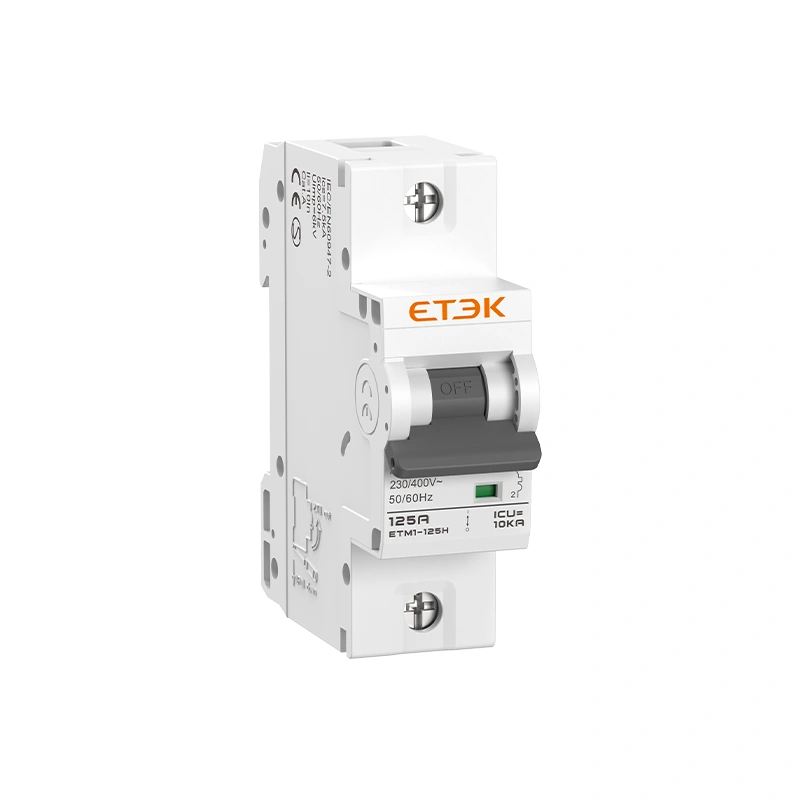

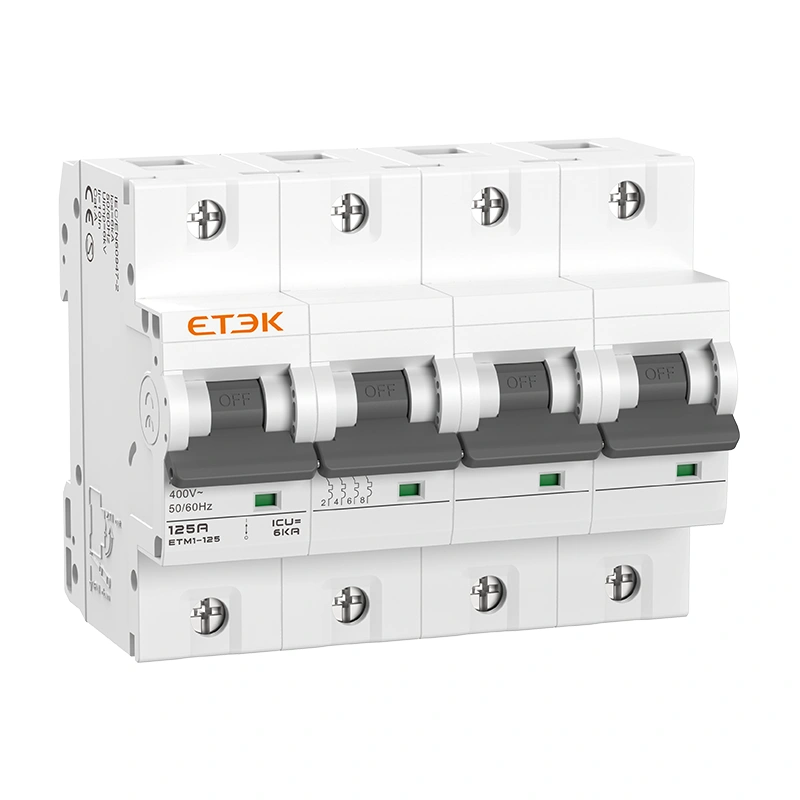

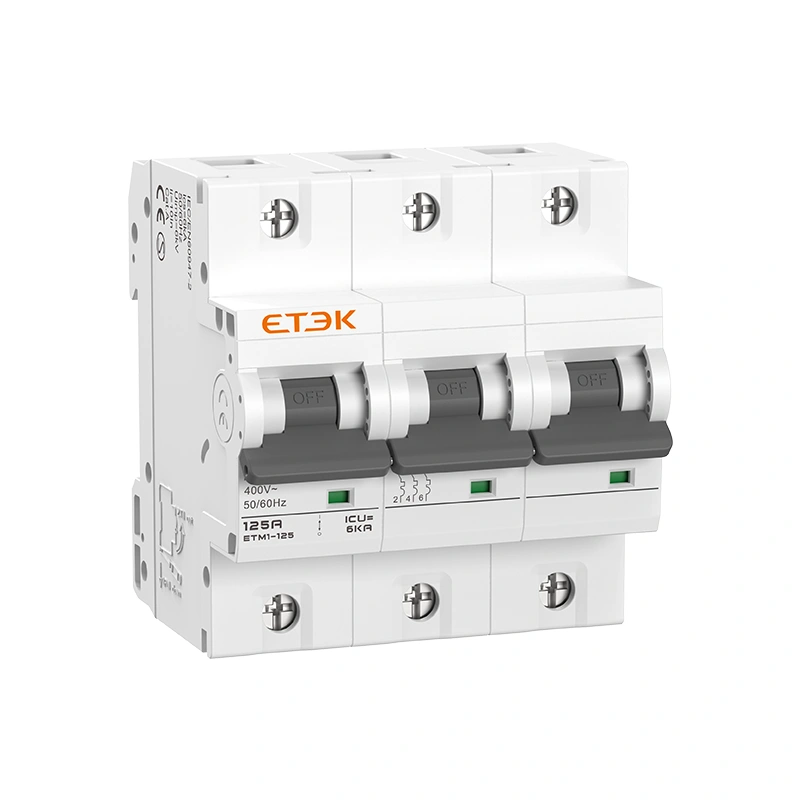

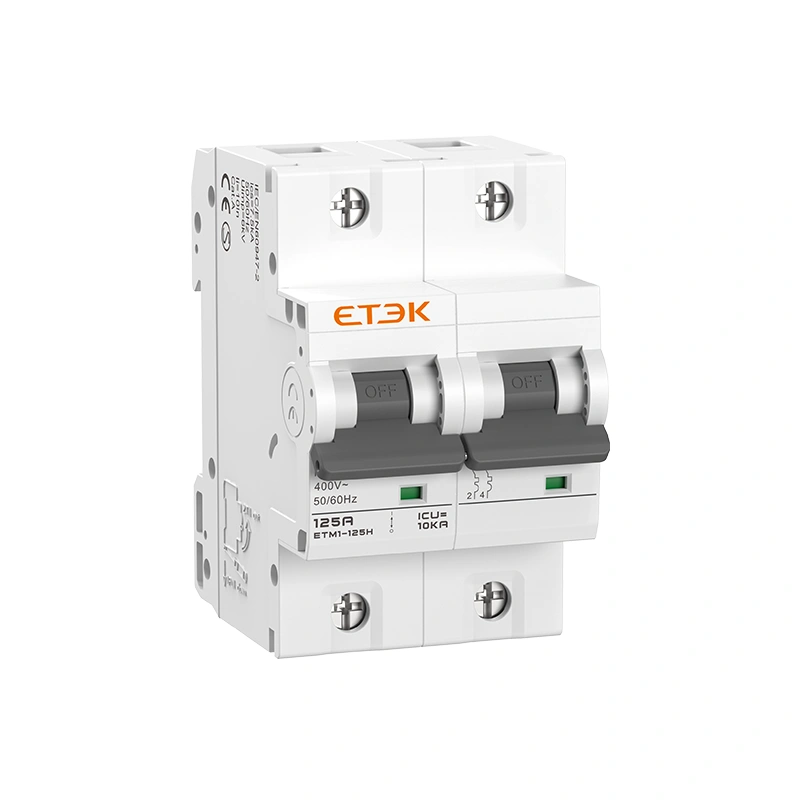

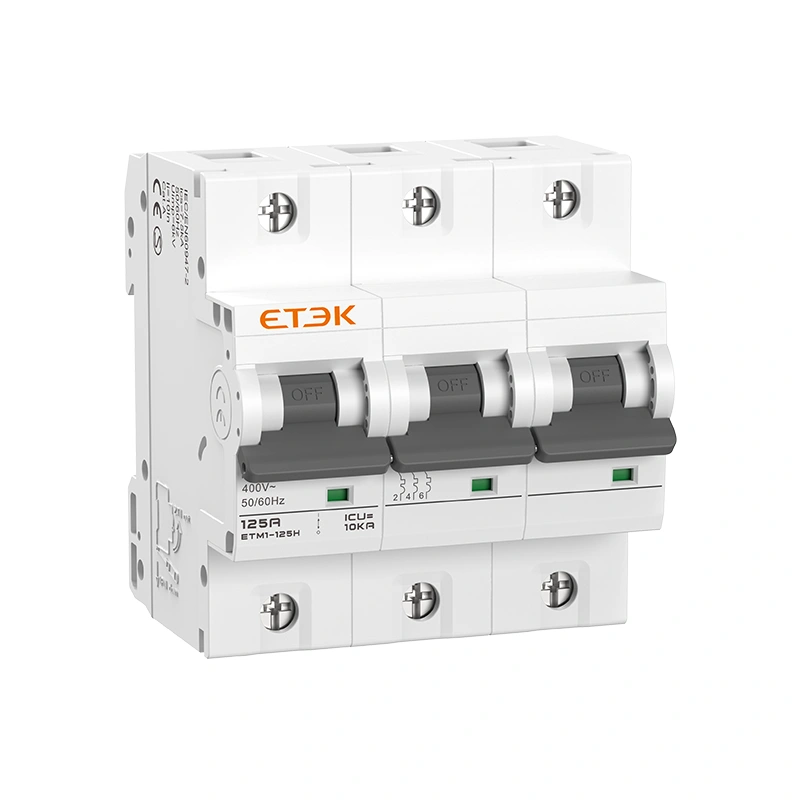

Disponível nas configurações 1P, 2P, 3P e 4P.
Tensão nominal: até 400/415 V CA, 50/60 Hz
Projetado de acordo com a norma IEC/EN 60947-2
Característica de disparo padrão: 8In–12In; curvas L e K opcionais
Montagem em trilho DIN de 35 mm

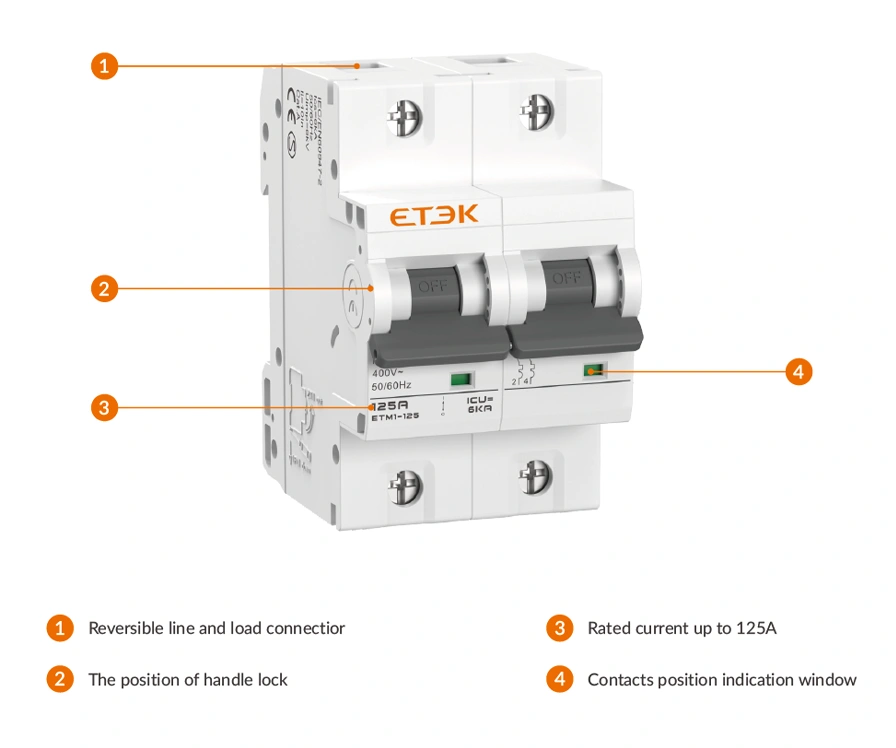

Dicas sobre o produto

Diagrama de fiação

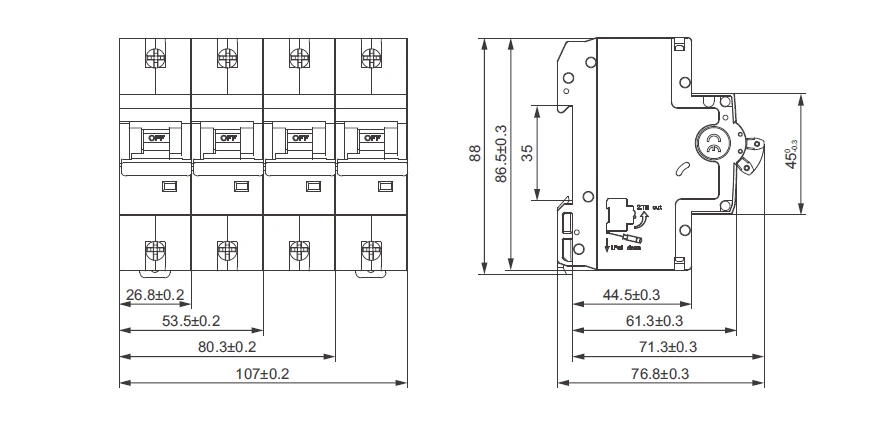

Dimensão (mm)

Dados técnicos

Modelo	ETM1-125	ETM1-125H
Padrão	IEC/EN 60947-2
Função de proteção	Proteção contra sobrecarga e curto-circuito
Tipo de viagem	Termomagnético
Número de polos	1P, 2P, 3P, 4P
Tensão operacional nominal, Ue	1P: 230/400 Vca (240/415Vca); 2P, 3P, 4P: 400/415 Vca
Corrente nominal, em	63A, 80A, 100A, 125A
Frequência nominal	50/60Hz
Tensão de isolamento nominal, Ui	690V
Tensão nominal de impulso suportável, Uimp	6kV
Tensão de teste dielétrico	2 kV, 50/60 Hz, 1 minuto
Capacidade nominal máxima de interrupção de curto-circuito, Icu	6kA	10kA
Capacidade nominal de interrupção de curto-circuito em serviço, ICs	6kA	7,5kA
Característica de disparo térmico	1,05 pol.: sem tropeços em 2 horas; 1,30 pol.: com tropeços em 2 horas
Característica de disparo instantâneo	8 pol. a 12 pol. (Padrão)
	Curva L: 6 pol. a 10 pol.; Curva K: 10 pol. a 14 pol. (Opcional)
Resistência ao fogo, Enclausuramento	960 ± 15°C
Resistência ao fogo, alça	650 ± 10°C
Grau de Poluição	2
Vida útil elétrica	4.000 ciclos
Vida Mecânica	10.000 ciclos
Indicação da posição de contato	Verde DESLIGADO / Vermelho LIGADO
Grau de proteção	IP20
Temperatura de referência	30°C
Temperatura ambiente de operação	-5°C a +40°C, média diária não superior a +35°C
Temperatura de armazenamento	-30°C a +70°C
Tipo de conexão do terminal	Cabo / Tipo pino
Bloco de terminais	Conexão por pressão de parafuso
Tamanho máximo do cabo	35 mm² flexível / 50 mm² rígido
Torque máximo de aperto	3,5 N·m
Tipo de montagem	Montagem em trilho DIN de 35 mm
Método de entrada	Bidirecional
