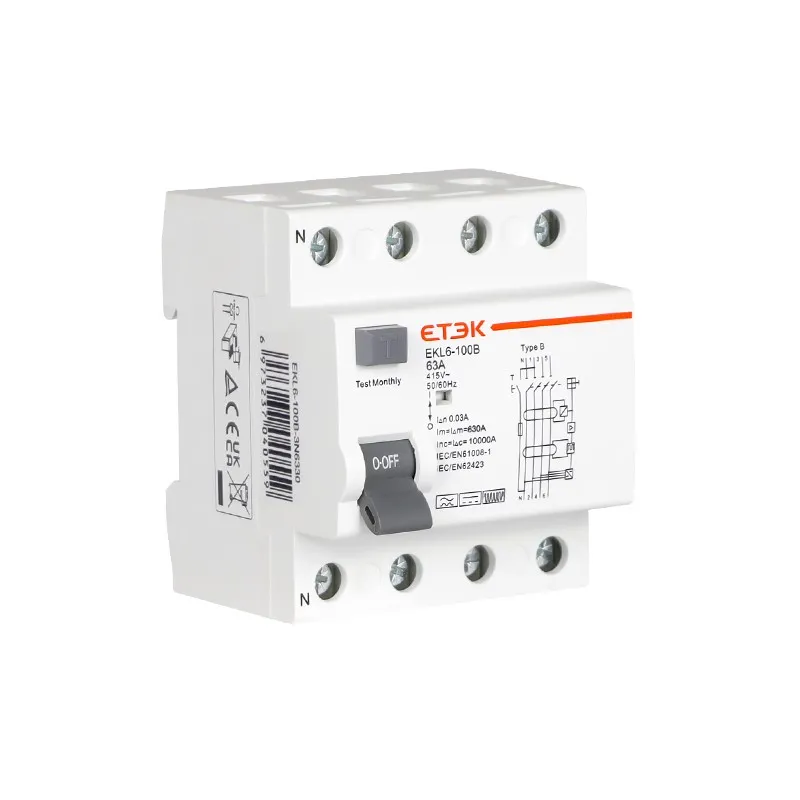

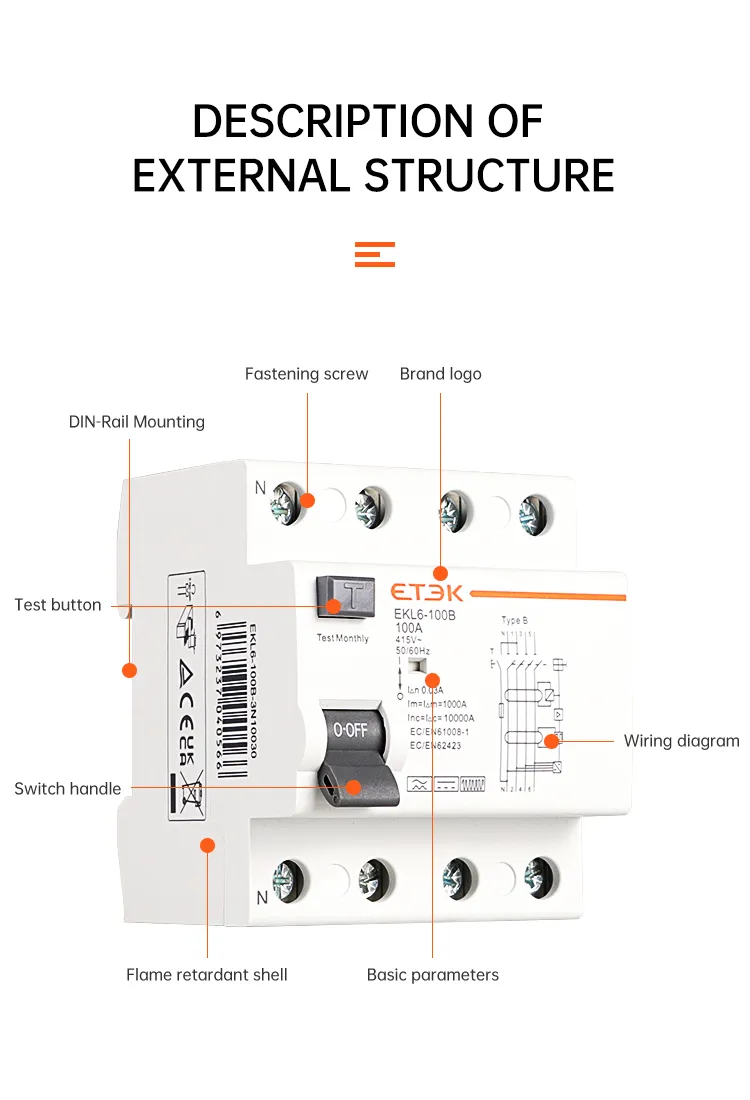

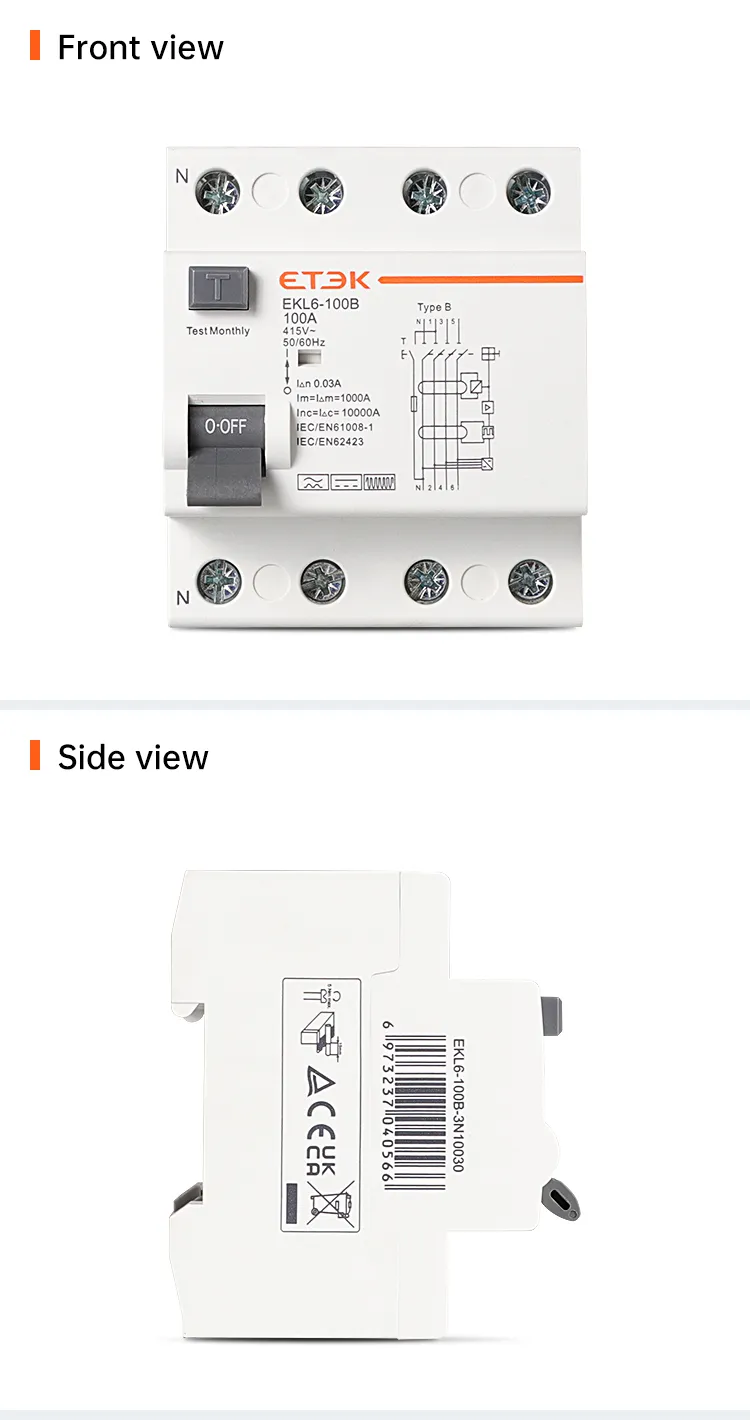

EKL6-100B tipo B RCD tem design de aparência inovadora, estrutura compacta, boa confiabilidade e alta segurança. Os produtos estão em conformidade com IEC61008-1, IEC62423. Eles garantem níveis de proteção mais altos com máxima continuidade operacional em todas as condições de trabalho. Os RCDs tipo B podem garantir a máxima segurança em muitas aplicações, como estação de carregamento de VE, guindaste e elevador, usinas fotovoltaicas e eólicas, etc.

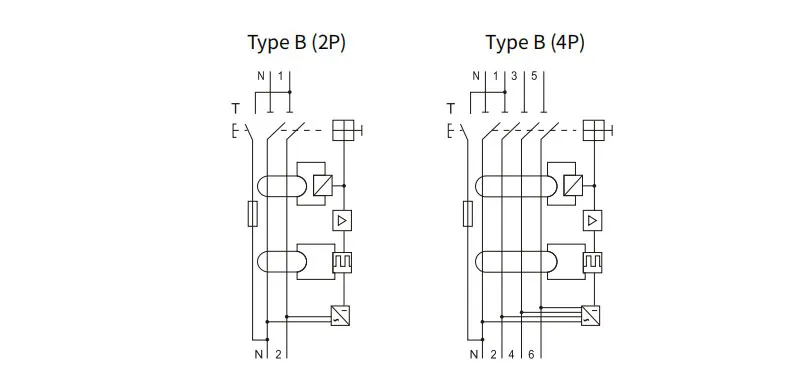

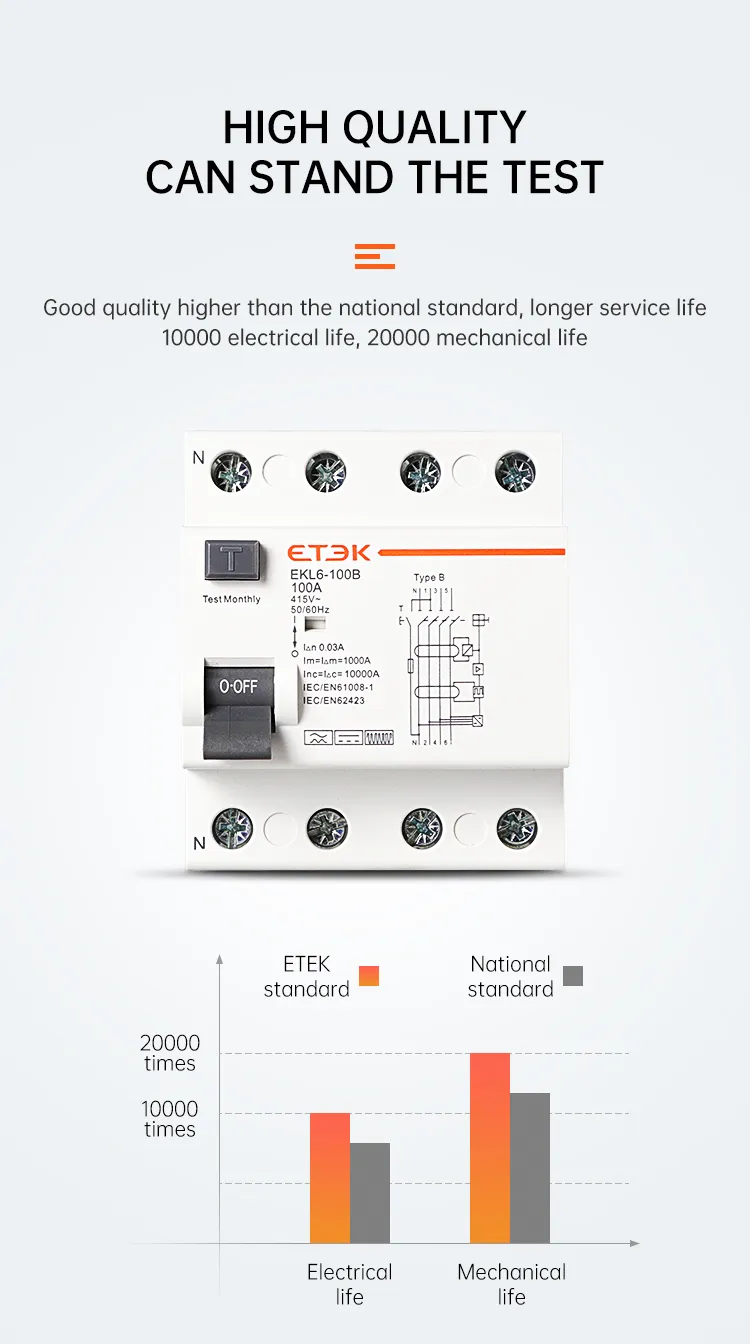

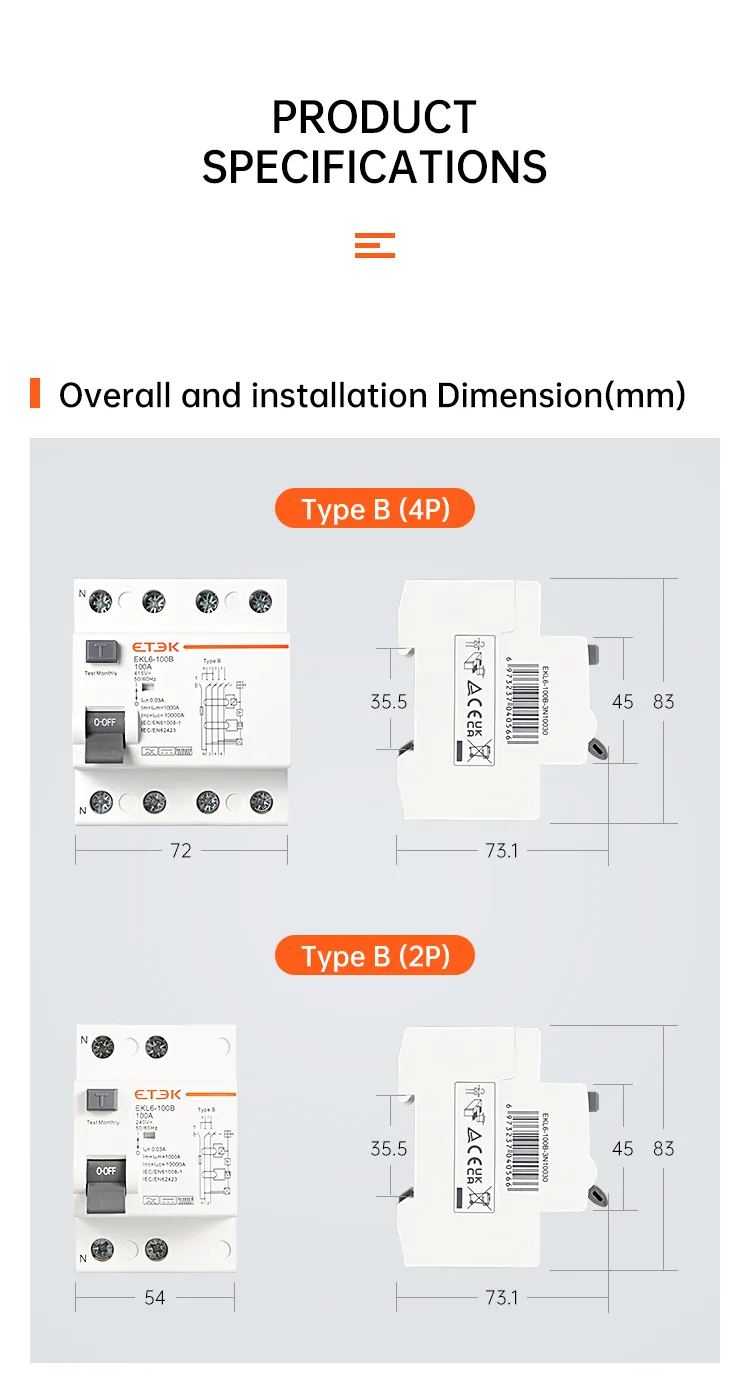

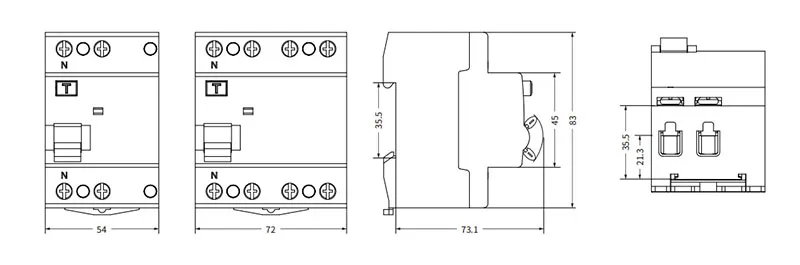

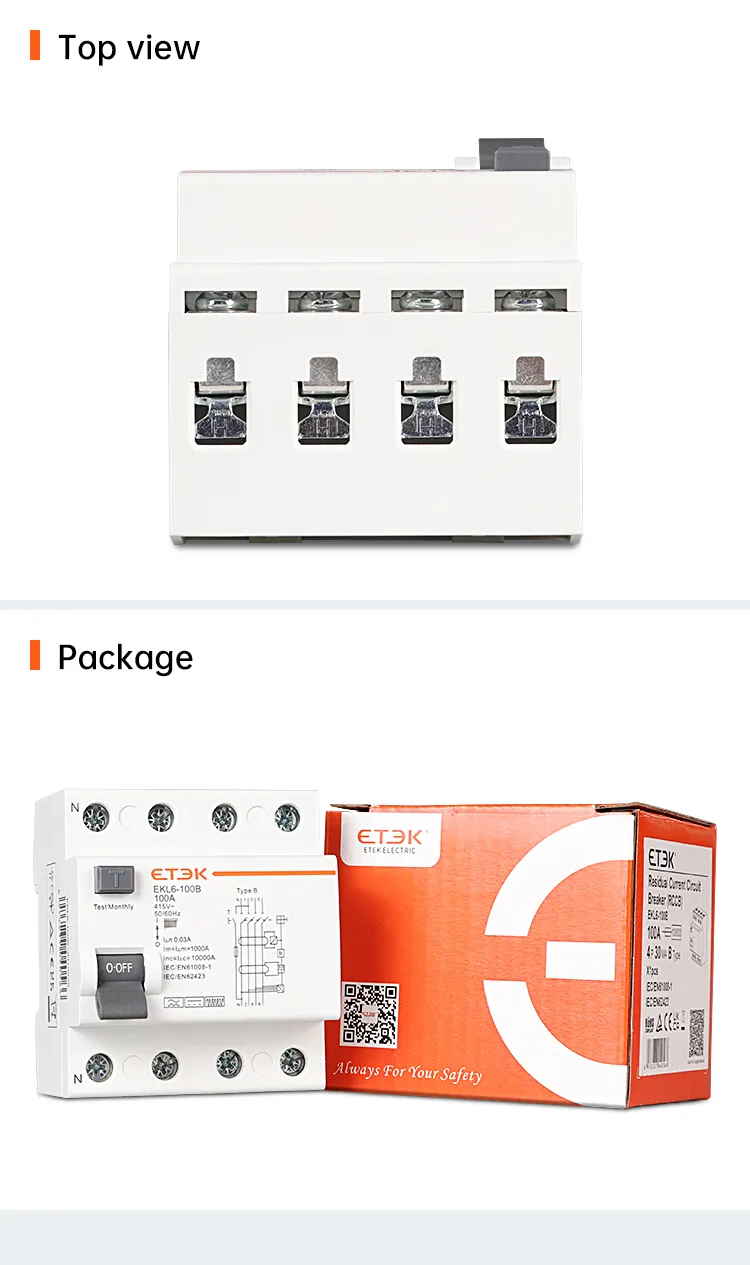

Características elétricas | ||
| Modo | eletromagnético | |
| Tipo (forma de onda da fuga à terra detectada) | B | |
| Corrente nominal em | 25,40,63,80,100A | |
| pólos | 2P,4P | |
| Tensão nominal Ue | 2P 240V~, 4P 415V~ | |
| Tensão de isolamento Ui | 500V | |
| frequência nominal | 50/60 Hz | |
| Corrente de operação residual nominal (I△n) | 30mA | |
| Capacidade residual nominal de abertura e interrupção (I△m) | 500(In=25, 40A) 630(In=63A) | |
| Corrente de curto-circuito Inc= I△c | 10.000A | |
| fusível SCPD |  | |
| Intervalo sob I△n | ≤0,1s | |
| O impulso nominal resiste à tensão (1,5/50) Uimp | 4000V | |
| Tensão de teste dielétrico em ind.Freq. por 1min | 2,5kV | |
| Vida elétrica | 2.000 ciclos | |
| Vida mecânica | 4.000 ciclos | |
Instalação | ||
| Indicador de posição de contato | Sim | |
| Grau de proteção | IP20 | |
| Temperatura ambiente (com média diária≤35℃) | -5℃~+40℃ | |
| Temperatura de armazenamento | -25℃~+70℃ | |
| Tipo de conexão do terminal | Cabo/barramento tipo pino/barramento tipo U | |
| Tamanho do terminal superior/inferior para cabo | 35mm2 18-3AWG | |
| Tamanho do terminal superior/inferior para barramento | 35mm2 18-3AWG | |
| Torque de aperto | 2,5Nm 22In-lbs | |
| Montagem | Em trilho DIN EN60715(35mm) por meio de dispositivo de grampo rápido | |
| Conexão | Fonte de alimentação em ambas as direções | |
Intervalo atual de disparo | ||
| Ângulo de atraso | I△n＞0.01A | I△n≤0,01A |
| 0° | 0,35I△n≤I△≤1,4I△n | 0,35I△n≤I△≤2I△n |
| 90° | 0,25I△n≤I△≤1,4I△n | 0,25I△n≤I△≤2I△n |
| 135° | 0,11I△n≤I△≤1,4I△n | 0,11I△n≤I△≤2I△n |
| pólos | Corrente nominal (A) | Sensibilidade | ||
| 30mA | 100mA | 300mA | ||
| 1P+N | 16A | EKL6-100B-1N1630 | EKL6-100B-1N16100 | EKL6-100B-1N16300 |
| 25A | EKL6-100B-1N2530 | EKL6-100B-1N25100 | EKL6-100B-1N25300 | |
| 32A | EKL6-100B-1N3230 | EKL6-100B-1N32100 | EKL6-100B-1N32300 | |
| 40A | EKL6-100B-1N4030 | EKL6-100B-1N40100 | EKL6-100B-1N40300 | |
| 63A | EKL6-100B-1N6330 | EKL6-100B-1N63100 | EKL6-100B-1N63300 | |
| 80A | EKL6-100B-1N8030 | EKL6-100B-1N80100 | EKL6-100B-1N80300 | |
| 100A | EKL6-100B-1N10030 | EKL6-100B-1N100100 | EKL6-100B-1N100300 | |
| 3P+N | 16A | EKL6-100B-3N1630 | EKL6-100B-3N16100 | EKL6-100B-3N16300 |
| 25A | EKL6-100B-3N2530 | EKL6-100B-3N25100 | EKL6-100B-3N25300 | |
| 32A | EKL6-100B-3N3230 | EKL6-100B-3N32100 | EKL6-100B-3N32300 | |
| 40A | EKL6-100B-3N4030 | EKL6-100B-3N40100 | EKL6-100B-3N40300 | |
| 63A | EKL6-100B-3N6330 | EKL6-100B-3N63100 | EKL6-100B-3N63300 | |
| 80A | EKL6-100B-3N8030 | EKL6-100B-3N80100 | EKL6-100B-3N80300 | |
| 100A | EKL6-100B-3N10030 | EKL6-100B-3N100100 | EKL6-100B-3N100300 | |
