● Norma: IEC61008-1
● Tipo: A
● Corrente nominal: 16~100A
● Tensão nominal: 230/400V~240/415V
● Polos: 2P(1P+N), 4P(3P+N), Polo N à esquerda
● Sensibilidade nominal I△n: 30mA, 100mA, 300mA
● Capacidade de interrupção nominal: 10 kA
● Temperatura ambiente: -25...+40 ºC
● Conexão: De cima para baixo
● Certificados: CE, CB, TUV, UKCA

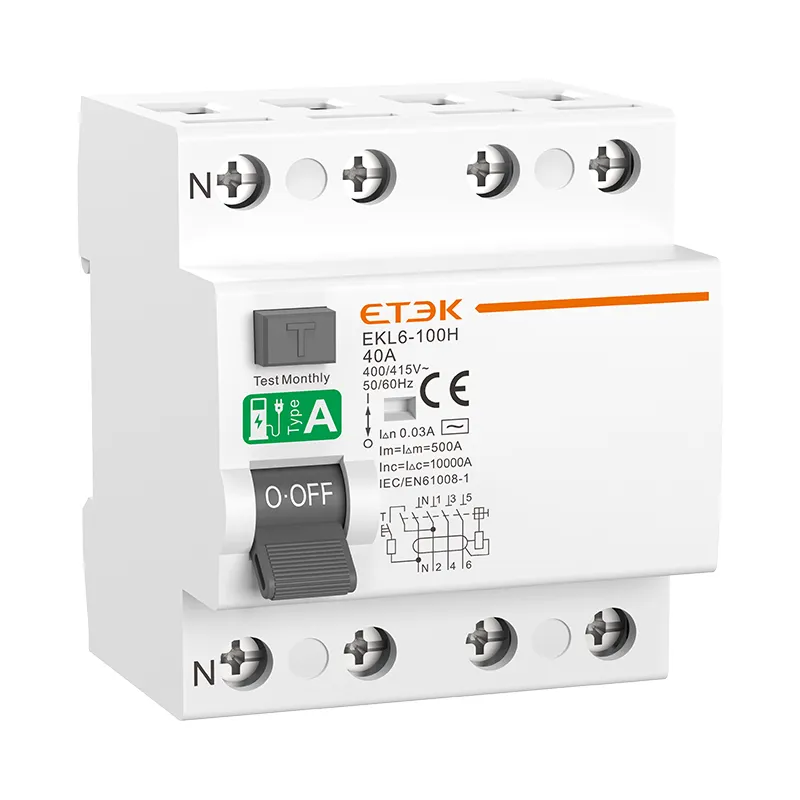

Disjuntor diferencial residual (DR) tipo A EKL6-100H, adequado para proteção contra fuga à terra em sistemas de distribuição CA de 16 a 100 A, com ampla área de terminais de 35 mm², permitindo o uso de barramento tipo pino ou garfo em ambos os lados; Alto desempenho de segurança, suportando correntes acima de 30 mA e desligamento automático em caso de falha de energia em 3 milissegundos; Todos os componentes e peças foram desenvolvidos e produzidos internamente.
Padrão | IEC/EN61008-1 | ||
Proteção | Falha de aterramento | ||
Tipo de viagem | Eletromagnético | ||
Tipo de proteção (fuga de corrente elétrica) | UM | ||
Número de postes | 2P(1P+N), 4P(3P+N), Polo N à esquerda | ||
| Corrente nominal em | 16,25,32,40,63,80,100A | ||
Correntes de sensibilidade nominais I△n | 10, 30, 100, 300 mA (10 mA apenas para In = 16-25 A) | ||
Tempo de desligamento da corrente residual sob I△n | ≤0,1s | ||
Capacidade residual nominal de formação e ruptura (I△m) | 500A (In≤50A), 10In (In>50A) | ||
| Tensão nominal Ue | 1P+N: 230/240V~, 3P+N: 400/415V~ | ||
| Frequência nominal | 50/60Hz | ||
| Capacidade de ruptura nominal | 10.000A | ||
| Fusível SCPD | 10000 | ||
| Tensão nominal de impulso suportável (1,5/50) Uimp | 4000V | ||
| Tensão de teste dielétrico na frequência indicada durante 1 minuto | 2kV | ||
| Vida útil elétrica | 2.000 ciclos | ||
| Vida mecânica | 4.000 ciclos | ||
| Indicador de posição de contato | Sim | ||
indicador de falha de aterramento | Sim | ||
| Grau de proteção | IP20 | ||
| Temperatura ambiente | -25 °C a 40 °C, umidade máxima de 95%. | ||
| Tipo de conexão do terminal | Barramento tipo cabo/pino/barramento tipo garfo | ||
Tamanho máximo do terminal para cabo | 35mm 2 | ||
Torque máximo de aperto | 2,5 Nm | ||
Instalação | Montagem em trilho DIN de 35 mm | ||
| Conexão | De cima para baixo | ||
| A Type | |||||
| Breaking capacity | Poles | Rated Current(A) | Sensitivity | ||
| 30mA | 100mA | 300mA | |||
| 10KA | 1P+N | 16A | EKL6-100H-1N1630A | EKL6-100H-1N16100A | EKL6-100H-1N16300A |
| 25A | EKL6-100H-1N2530A | EKL6-100H-1N25100A | EKL6-100H-1N25300A | ||
| 32A | EKL6-100H-1N3230A | EKL6-100H-1N32100A | EKL6-100H-1N32300A | ||
| 40A | EKL6-100H-1N4030A | EKL6-100H-1N40100A | EKL6-100H-1N40300A | ||
| 63A | EKL6-100H-1N6330A | EKL6-100H-1N63100A | EKL6-100H-1N63300A | ||
| 80A | EKL6-100H-1N8030A | EKL6-100H-1N80100A | EKL6-100H-1N80300A | ||
| 100A | EKL6-100H-1N10030A | EKL6-100H-1N100100A | EKL6-100H-1N100300A | ||
| 3P+N | 16A | EKL6-100H-3N1630A | EKL6-100H-3N16100A | EKL6-100H-3N16300A | |
| 25A | EKL6-100H-3N2530A | EKL6-100H-3N25100A | EKL6-100H-3N25300A | ||
| 32A | EKL6-100H-3N3230A | EKL6-100H-3N32100A | EKL6-100H-3N32300A | ||
| 40A | EKL6-100H-3N4030A | EKL6-100H-3N40100A | EKL6-100H-3N40300A | ||
| 63A | EKL6-100H-3N6330A | EKL6-100H-3N63100A | EKL6-100H-3N63300A | ||
| 80A | EKL6-100H-3N8030A | EKL6-100H-3N80100A | EKL6-100H-3N80300A | ||
| 100A | EKL6-100H-3N10030A | EKL6-100H-3N100100A | EKL6-100H-3N100300A | ||
