O contator modular é um tipo de dispositivo de comutação usado para controlar cargas de baixa capacidade sem emitir ruído durante sua operação. Ele pode ser montado em trilho DIN. É compacto e pode ser usado em pequenas caixas e painéis elétricos.
Os contatores modulares ETEK EKMF oferecem versões manuais e automáticas com uma ampla gama de correntes nominais, de 16 A a 100 A. Amplamente utilizados em edifícios para acionar e controlar iluminação, aquecimento, ventilação, motores e bombas, os contatores modulares elevam a redução de ruído a um novo patamar.
Características elétricas | ||
| Classificação de tensão (Ue) | 1P, 2P | 250 V CA |
| 3P, 4P | 400 V CA | |
| Freqüência | 50/60Hz | |
| Resistência (OC) | ||
| Vida útil elétrica | 100000 | |
| Número máximo de operações de comutação por dia | 100 | |
| Características adicionais | ||
| Tensão de isolamento (Ui) | 500 V CA | |
| Grau de poluição | 2 | |
| Tensão nominal de impulso suportável (Uimp) | 2,5 kV (4 kV a 12/24/48 VCA) | |
| Grau de proteção (IEC 60529) | IP20 | |
| IP40 | ||
| Temperatura de operação | -5℃~+60℃ (1) | |
| Temperatura de armazenamento | -40℃~+70℃ | |
| Tropicalização (IEC 60068-1) | Tratamento 2 (umidade relativa de 95% a 55°C) | |
| Conformidade com ELSV (Tensão de Segurança Extra Baixa) para versões de 12/24/48 VCA | ||
| O controle do produto está em conformidade com os requisitos SELV (tensão extra baixa de segurança). | ||

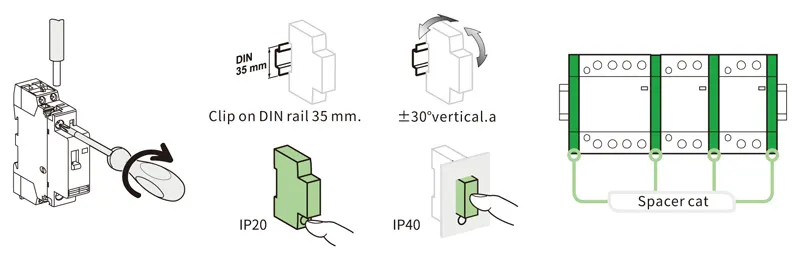

| Nota: No caso de montagem de contatores em uma caixa cuja temperatura interna esteja entre 50°C e 60°C, é necessário utilizar um espaçador entre cada contator. | ||
| Tipo | Avaliação | Comprimento da viagem | Circuito | torque de aperto | Cabos de cobre | ||
| Rígido | Flexível ou ponteira | ||||||
  |   | ||||||
| EKMF | PZ1:4MM | 16~100A | 9mm | Controlar | 0,8 Nm | 1,5~2,5mm² 2×1,5mm² | 1,5~2,5mm² 2×2,5mm² |
| 16~25A | Poder | 1,5~6mm² | 1~4mm2 | ||||
| PZ2:6MM | 40A-63A | 14 mm | 3,5 Nm | 6~25mm² | 6~16mm² | ||
| 100A | 6×3,5mm² | 6~35mm² | |||||
Consumo | ||||||
| Classificação (em) | Tensão de controle (VAC) (50/60 Hz) | Consumo | Potência máxima | |||
| AC-7a | AC-7b | Contenção | Inrush | |||
| 1P | 16A | 6A | 230 | 2,8 VA | 11,5 VA | 1,2 W |
| 20A | 7A | 230 | 2,8 VA | 11,5 VA | 1,2 W | |
| 25A | 9A | 230 | 2,8 VA | 11,5 VA | 1,2 W | |
| 2P | 16A | 6A | 230 | 2,8 VA | 11,5 VA | 1,2 W |
| 20A | 7A | 230 | 2,8 VA | 11,5 VA | 1,2 W | |
| 25A | 9A | 240 | 3,0 VA | 11,5 VA | 1,3 W | |
| 230 | 2,8 VA | 11,5 VA | 1,2 W | |||
| 32A | 12A | 230 | 4.1VA | 31VA | 1,6 W | |
| 40A | 18A | 230 | 4.1VA | 31VA | 1,6 W | |
| 63A | 25A | 230 | 4.1VA | 31VA | 1,6 W | |
| 100A | - | 230 | 4.1VA | 31VA | 2,1 W | |
| 3P | 16A | 6A | 230 | 4.1VA | 31VA | 1,6 W |
| 20A | 7A | 230 | 4.1VA | 31VA | 1,6 W | |
| 25A | 9A | 230 | 4.1VA | 31VA | 1,6 W | |
| 32A | 12A | 230 | 7VA | 48VA | 2,1 W | |
| 40A | 18A | 230 | 7VA | 48VA | 2,1 W | |
| 63A | 25A | 230 | 7VA | 48VA | 2,1 W | |
| 4P | 16A | 6A | 230 | 4.1VA | 31VA | 1,6 W |
| 20A | 7A | 230 | 4.1VA | 31VA | 1,6 W | |
| 25A | 9A | 240 | 4,8 VA | 33VA | 1,6 W | |
| 230 | 4.1VA | 31VA | 1,6 W | |||
| 32A | 12A | 230 | 7VA | 48VA | 2,1 W | |
| 40A | 18A | 230 | 7VA | 48VA | 2,1 W | |
| 63A | 25A | 230 | 7VA | 48VA | 2,1 W | |
| 100A | - | 230 | 13VA | 106VA | 4,2 W | |
| Dimensões totais e de instalação (mm) |
 |
| EKMF-16/20/25A |
 |
| EKMF-32/40/63A |
 |
EKMF-80/100/125A |
 |
| EACTs |
|
EKMF Automatic Type Reference List
|
|||||
|
No.of Poles
|
Mode
|
Rating (In)
|
Rated voltage Ue (VAC)(50Hz)
|
Circuit Diagram
|
|
|
AC-7a
|
AC-7b
|
||||
| 1P |
EKMF-1610
|
16A
|
6A |
24
110
230
|
 |
|
EKMF-2010
|
20A | 7A | |||
|
EKMF-2510
|
25A | 9A | |||
|
EKMF-1601
|
16A | 6A |  |
||
|
EKMF-2001
|
20A | 7A | |||
| EKMF-2501 | 25A | 9A | |||
|
EKMF-3210
|
32A | 12A |  |
||
|
EKMF-4010
|
40A | 18A | |||
|
EKMF-6310
|
63A | 25A | |||
|
EKMF-3201
|
32A | 12A |  |
||
|
EKMF-4001
|
40A | 18A | |||
|
EKMF-6301
|
63A | 25A | |||
| 2P |
EKMF-1620
|
16A | 6A |
24
110
230
|
 |
|
EKMF-2020
|
20A | 7A | |||
|
EKMF-2520
|
25A | 9A | |||
|
EKMF-1611
|
16A | 6A |  |
||
|
EKMF-2011
|
20A | 7A | |||
|
EKMF-2511
|
25A | 9A | |||
|
EKMF-1602
|
16A | 6A |  |
||
|
EKMF-2002
|
20A | 7A | |||
|
EKMF-2502
|
25A | 9A | |||
|
EKMF-3220
|
32A
|
12A |  |
||
|

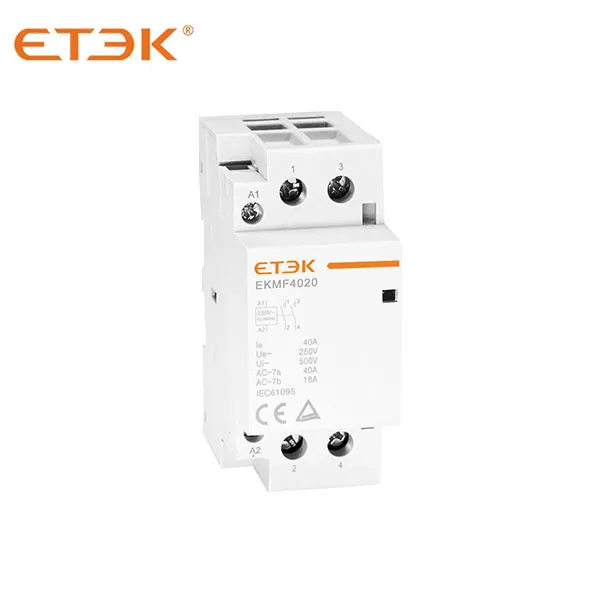

EKMF-4020
|
40A | 18A | |||
|
EKMF-6320
|
63A | 25A | |||
|
EKMF-3211
|
32A | 12A |  |
||
|
EKMF-4011
|
40A | 18A | |||
|
EKMF-6311
|
63A | 25A | |||
|
EKMF-3202
|
32A | 12A |  |
||
|
EKMF-4002
|
40A | 18A | |||
|
EKMF-6302
|
63A | 25A | |||
|
EKMF-8020
|
80A | 32A |  |
||
|
EKMF-10020
|
100A | 40A | |||
|
EKMF-12520
|
125A | 50A | |||
|
EKMF-8011
|
80A | 32A |  |
||
|
EKMF-10011
|
100A | 40A | |||
|
EKMF-12511
|
125A | 50A | |||
|
EKMF-8002
|
80A | 32A |  |
||
|
EKMF-10002
|
100A | 40A | |||
|
EKMF-12502
|
125A | 50A | |||
| 3P |
EKMF-1630
|
16A | 6A |
24
110
230
380
|
 |
|
EKMF-2030
|
20A | 7A | |||
|
EKMF-2530
|
25A | 9A | |||
|
EKMF-1603
|
16A | 6A |  |
||
|
EKMF-2003
|
20A | 7A | |||
|
EKMF-2503
|
25A | 9A | |||
|
EKMF-3230
|
32A | 12A |  |
||
|
EKMF-4030
|
40A | 18A | |||
|
EKMF-6330
|
63A | 25A | |||
|
EKMF-3203
|
32A | 12A |  |
||
|
EKMF-4003
|
40A | 18A | |||
|
EKMF-6303
|
63A | 25A | |||
4P |
EKMF-1640
|
16A | 6A |
24
110
230
380
|
 |
|
EKMF-2040
|
20A | 7A | |||
|

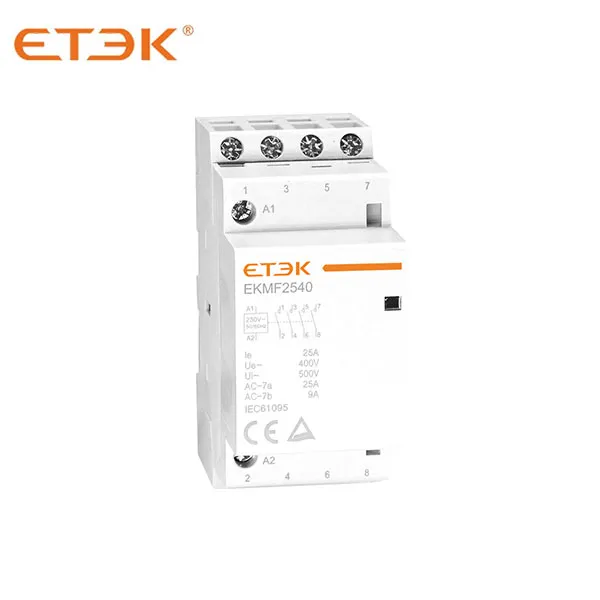

EKMF-2540
|
25A | 9A | |||
|
EKMF-1604
|
16A | 6A |  |
||
|
EKMF-2004
|
20A | 7A | |||
|
EKMF-2504
|
25A | 9A | |||
|
EKMF-1622
|
16A | 6A |  |
||
|
EKMF-2022
|
20A | 7A | |||
|
EKMF-2522
|
25A | 9A | |||
|
EKMF-1631
|
16A | 6A |  |
||
|
EKMF-2031
|
20A | 7A | |||
|
EKMF-2531
|
25A | 9A | |||
|
EKMF-3240
|
32A | 12A |  |
||
|

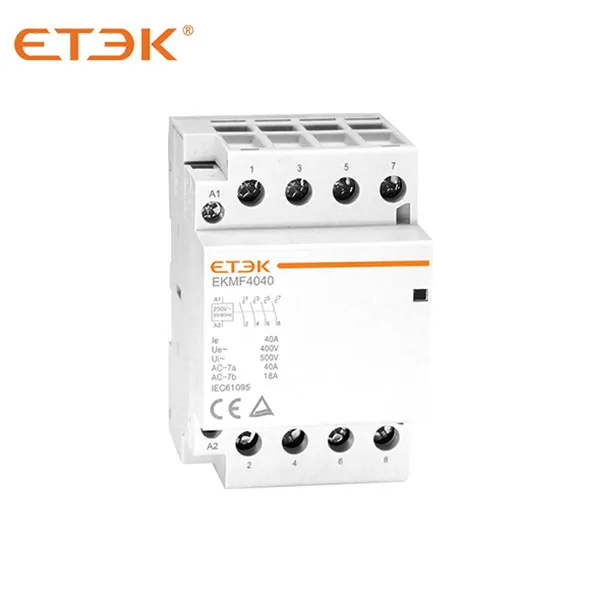

EKMF-4040
|
40A | 18A | |||
|
EKMF-6340
|
63A | 25A | |||
|
EKMF-3204
|
32A | 12A |  |
||
|
EKMF-4004
|
40A | 18A | |||
|
EKMF-6304
|
63A | 25A | |||
|
EKMF-3222
|
32A | 12A |  |
||
|
EKMF-4022
|
40A | 18A | |||
|
EKMF-6322
|
63A | 25A | |||
|
EKMF-3231
|
32A | 12A |  |
||
|
EKMF-4031
|
40A | 18A | |||
|
EKMF-6331
|
63A | 25A | |||
|
EKMF-8040
|
80A | 32A |  |
||
|
EKMF-10040
|
100A | 40A | |||
|
EKMF-12540
|
125A | 50A | |||
|
EKMF-8004
|
80A | 32A |  |
||
|
EKMF-10004
|
100A | 40A | |||
|
EKMF-12504
|
125A | 50A | |||
|
EKMF-8022
|
80A | 32A |  |
||
|
EKMF-10022
|
100A | 40A | |||
|
EKMF-12522
|
125A | 50A | |||
|
EKMF-8031
|
80A | 32A |  |
||
|
EKMF-10031
|
100A | 40A | |||
|
EKMF-12531
|
125A | 50A | |||
