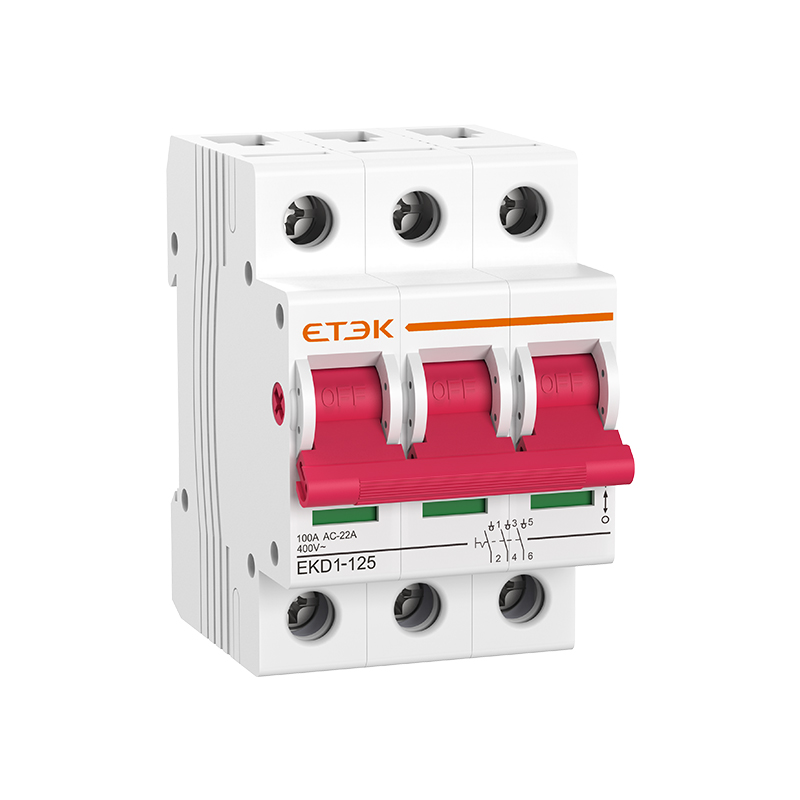

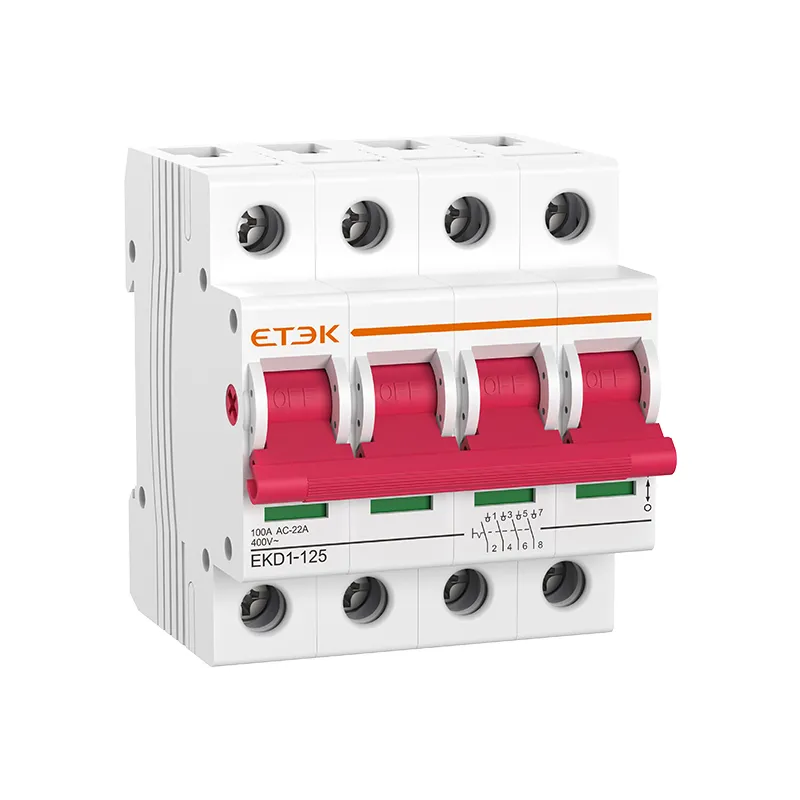

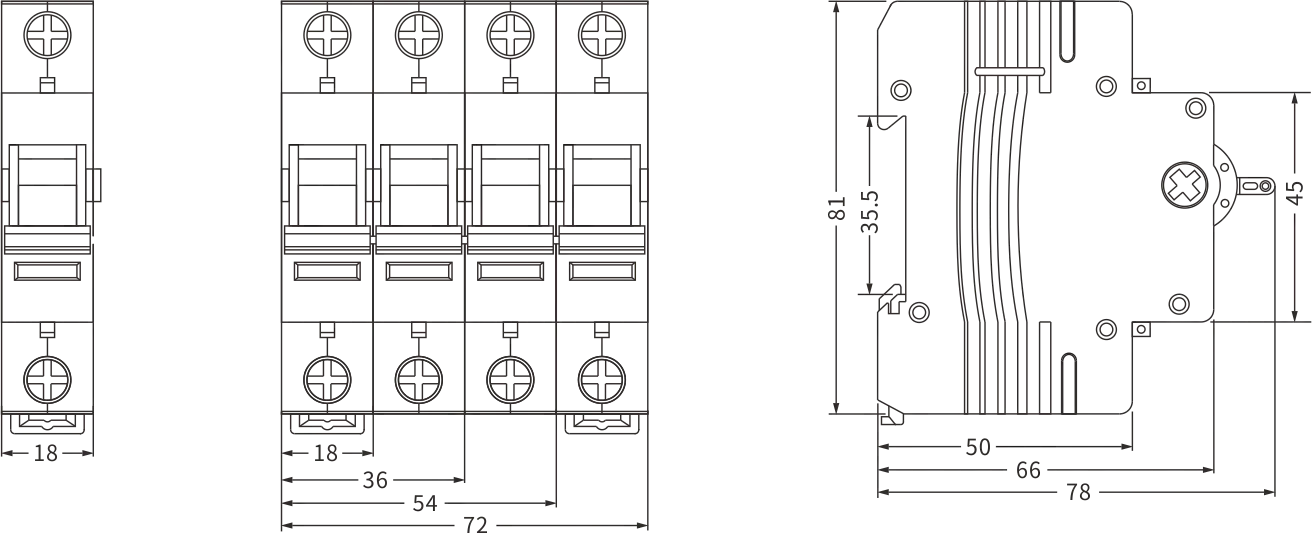

O interruptor de isolamento EKD1-125 é adequado para AC 50Hz ou 60Hz, corrente nominal 125A, tensão nominal de trabalho 230V e 400V ou inferior na distribuição de energia; É usado principalmente como interruptor principal de aparelhos elétricos terminais e também controla vários tipos de motores elétricos, pequenos aparelhos elétricos e locais de iluminação; Sua vida mecânica é de 10.000 vezes, das quais a vida elétrica é de 4.000 vezes.
Padrão | IEC/EN60947-3 |
Corrente nominal em | 16,20,32,40,50,63,80,100,125A |
pólos | 1P,2P,3P,4P |
Tensão nominal Ue | 240/415V |
frequência nominal | 50/60 Hz |
Categoria de utilização | AC-22A |
Corrente suportável de curta duração Icw | 12Ie, t=1s |
Capacidade nominal de criação de curto-circuito Icm | 20le, t=0,1s |
Capacidade nominal de fechamento e fechamento | 3Ie,1,05Ue, cosφ=0,65 |
O impulso nominal resiste à tensão (1,5/50) Uimp | 4.000 V |
Tensão de teste dielétrico em ind.Freq. por 1min | 2kV |
Tensão de isolamento nominal Ui | 690V |
Vida elétrica | 2.000 ciclos |
Vida mecânica | 10.000 ciclos |
Indicador de posição de contato | Sim |
Grau de proteção | IP20 |
Temperatura ambiente (com média diária≤35℃) | -5℃~+40℃, Máx. 95% de umidade |
Tipo de conexão do terminal | Barramento tipo cabo/pino |
máx. tamanho do terminal para cabo | 50mm 2 |
máx. Torque de aperto | 3,5Nm |
Instalação | Montagem em trilho DIN 35mm |
Conexão | De cima e de baixo |
Interruptor Isolador EKD1-125 | ||
pólos | Corrente nominal (A) | Número de referência |
1P | 16A | EKD1-125-1-016 |
20A | EKD1-125-1-020 | |
32A | EKD1-125-1-032 | |
40A | EKD1-125-1-040 | |
50A | EKD1-125-1-050 | |
63A | EKD1-125-1-063 | |
80A | EKD1-125-1-080 | |
100A | EKD1-125-1-100 | |
125A | EKD1-125-1-125 | |
2P | 16A | EKD1-125-2-016 |
20A | EKD1-125-2-020 | |
32A | EKD1-125-2-032 | |
40A | EKD1-125-2-040 | |
50A | EKD1-125-2-050 | |
63A | EKD1-125-2-063 | |
80A | EKD1-125-2-080 | |
100A | EKD1-125-2-100 | |
125A | EKD1-125-2-125 | |
3P | 16A | EKD1-125-3-016 |
20A | EKD1-125-3-020 | |
32A | EKD1-125-3-032 | |
40A | EKD1-125-3-040 | |
50A | EKD1-125-3-050 | |
63A | EKD1-125-3-063 | |
80A | EKD1-125-3-080 | |
100A | EKD1-125-3-100 | |
125A | EKD1-125-3-125 | |
4P | 16A | EKD1-125-4-016 |
20A | EKD1-125-4-020 | |
32A | EKD1-125-4-032 | |
40A | EKD1-125-4-040 | |
50A | EKD1-125-4-050 | |
63A | EKD1-125-4-063 | |
80A | EKD1-125-4-080 | |
100A | EKD1-125-4-100 | |
125A | EKD1-125-4-125 |
