● Norma: IEC60898-1
● Proteção: Sobrecorrente e curto-circuito
● Tipo de viagem: Termomagnética
● Corrente nominal: 6~40A
● Tensão nominal: 230/400V~240/415V
● Número de polos: 1P+N
● Capacidade nominal de interrupção de curto-circuito: 6 kA
● Curva de tropeço: B, C
● Temperatura ambiente: -25...+40 ºC
● Conexão: De cima para baixo
● Certificados: CE, CB

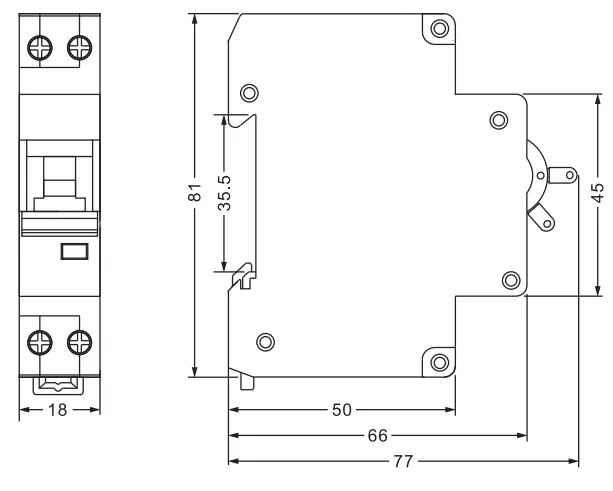

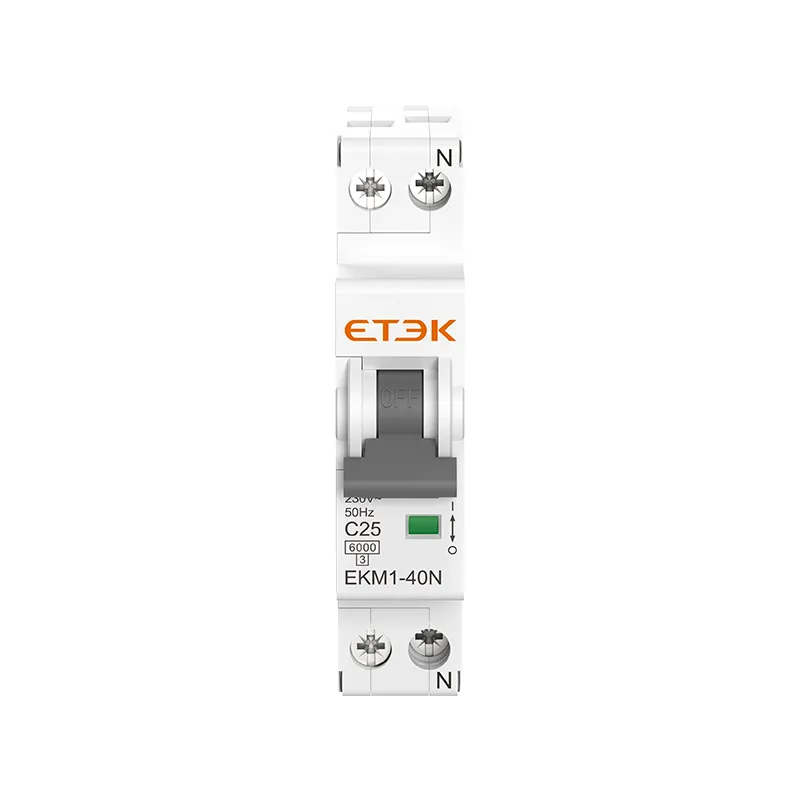

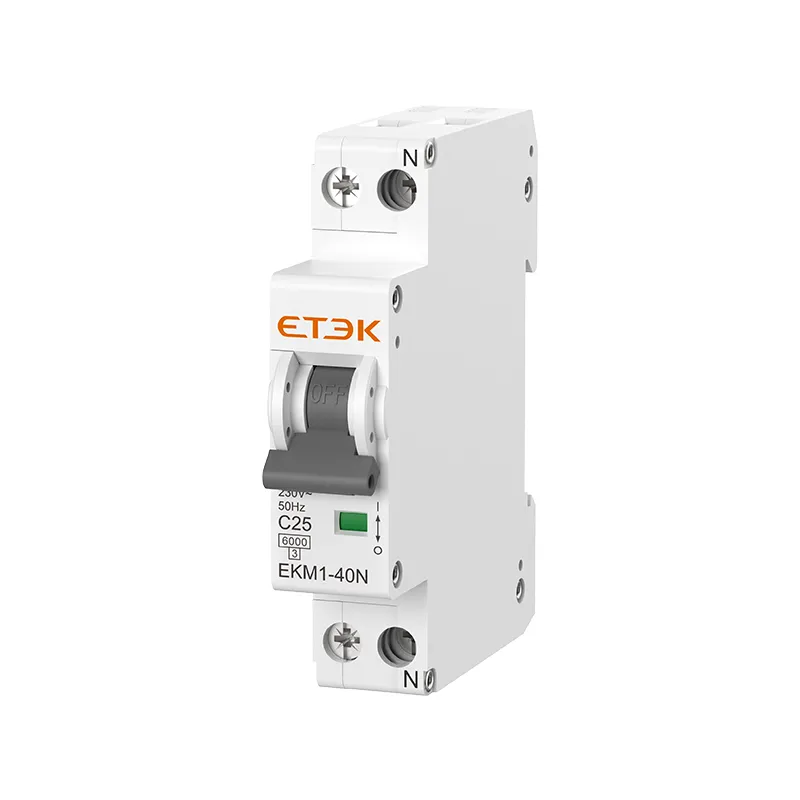

O disjuntor miniatura (MCB) EKM1-40N tipo DPN é um dispositivo de proteção de circuito compacto e eficiente, projetado para sistemas elétricos de baixa tensão. Ele opera com o mesmo princípio básico de um disjuntor padrão, que é interromper o fluxo de corrente em um circuito elétrico quando ocorre uma falha, como uma sobrecarga ou um curto-circuito.
O princípio de funcionamento de um disjuntor tipo DPN envolve uma lâmina bimetálica e uma bobina eletromagnética. Em caso de sobrecarga, a lâmina bimetálica aquece e se deforma, fazendo com que o disjuntor desarme. Em caso de curto-circuito, a bobina eletromagnética gera um forte campo magnético que desarma o disjuntor rapidamente.
Tamanho compacto: Os disjuntores miniatura do tipo DPN são menores do que os disjuntores tradicionais, tornando-os adequados para aplicações onde o espaço é limitado.
Disparo mais rápido: os disjuntores tipo DPN podem disparar mais rapidamente em caso de falha, proporcionando melhor proteção para equipamentos e sistemas elétricos.
Facilidade de instalação: Os disjuntores miniatura do tipo DPN são geralmente mais fáceis de instalar e substituir do que os disjuntores tradicionais, pois frequentemente oferecem opções de montagem por encaixe ou em trilho DIN.
Proteção unipolar + neutro (SPN): Os disjuntores miniatura do tipo DPN oferecem proteção tanto para os fios de fase (vivos) quanto para os fios neutros em um circuito, proporcionando maior segurança em comparação com os disjuntores unipolares.
Os disjuntores miniatura do tipo DPN são comumente utilizados em aplicações residenciais, comerciais e industriais onde é necessária proteção contra sobrecorrentes, curtos-circuitos e outras falhas elétricas. Eles são frequentemente usados em conjunto com outros dispositivos de proteção de circuito, como fusíveis ou dispositivos de corrente residual (DR), para fornecer proteção abrangente aos sistemas elétricos.
| Padrão | IEC/EN60898-1 |
| Proteção | Sobrecorrente e curto-circuito |
| Tipo de viagem | Termomagnético |
| Corrente nominal em | 6,10,16,20,25,32,40A |
| Polos | 1P+N |
| Tensão nominal Ue | 230/240V |
| Tensão de isolamento Ui | 500V |
| Frequência nominal | 50/60Hz |
| Capacidade de ruptura nominal | 6.000A |
| Classe de limitação de energia | 3 |
| Tensão nominal de impulso suportável (1,2/50) Uimp | 4.000 V |
| Tensão de teste dielétrico na frequência indicada durante 1 minuto | 2kV |
| característica de liberação térmica | (1,13-1,45) x em |
| Característica de liberação termomagnética | B:(3-5) x pol, C:(5-10) x pol |
| Vida útil elétrica | 4.000 ciclos |
| Vida mecânica | 10.000 ciclos |
| Indicador de posição de contato | Sim |
| Grau de proteção | IP20 |
| Temperatura ambiente (com média diária ≤ 35 °C) | -5℃~+40℃, umidade máxima de 95% |
| Tipo de conexão do terminal | Barramento tipo cabo/pino |
| Tamanho máximo do terminal para cabo | 10mm 2 |
| Torque máximo de aperto | 1,5 Nm |
| Montagem | Montagem em trilho DIN de 35 mm |
| Conexão | De cima para baixo |
| EKM1-40N 1P+N 6KA Circuit Breaker | |||
| Poles | Rated Current (A) | B Curve | C Curve |
| 1P+N | 6A | EKM1-40N-1B06 | EKM1-40N-1C06 |
| 10A | EKM1-40N-1B10 | EKM1-40N-1C10 | |
| 16A | EKM1-40N-1B16 | EKM1-40N-1C16 | |
| 20A | EKM1-40N-1B20 | EKM1-40N-1C20 | |
| 25A | EKM1-40N-1B25 | EKM1-40N-1C25 | |
| 32A | EKM1-40N-1B32 | EKM1-40N-1C32 | |
| 40A | EKM1-40N-1B40 | EKM1-40N-1C40 | |
