● Norma: IEC60898-1, IEC60947-2
● Tipo de viagem: Termomagnética
● Proteção: Sobrecorrente e curto-circuito
● Corrente nominal: 63~125A
● Tensão nominal: 230/400V~240/415V
● Número de polos: 1P, 2P, 3P, 4P, 1P+N, 3P+N
● Capacidade nominal de interrupção de curto-circuito: 10 kA, 15 kA
● Curva de tropeço: C, D
● Temperatura ambiente: -25...+40 ºC
● Conexão: De cima para baixo
● Certificados: CE, CB

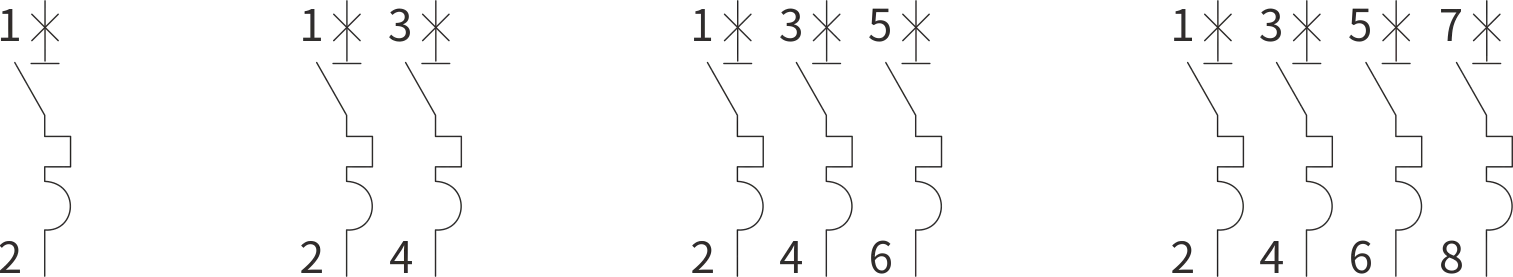

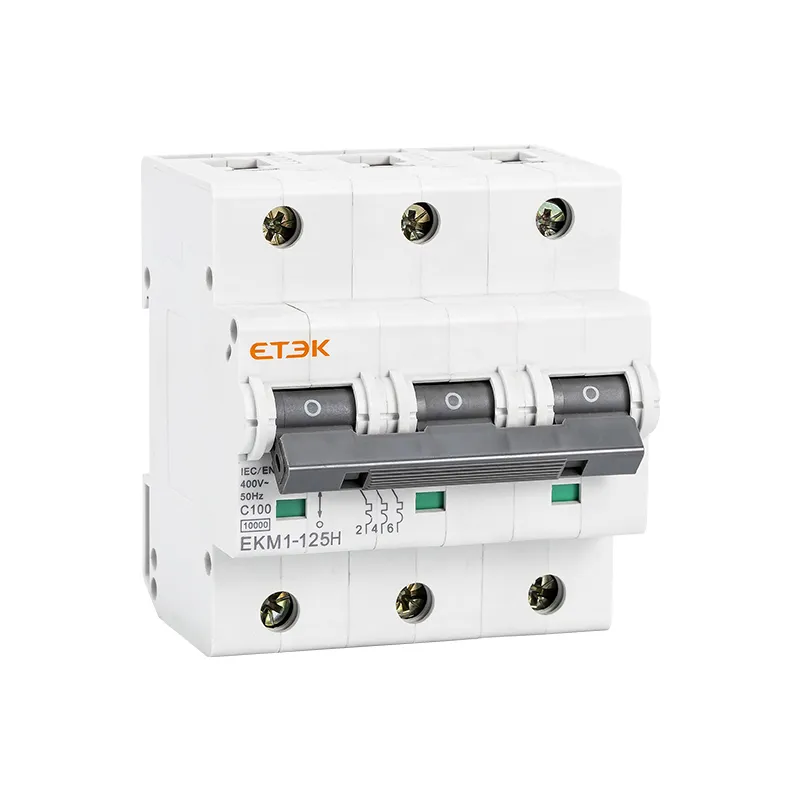

O disjuntor EKM1-125H possui estrutura avançada, desempenho confiável, alta capacidade de interrupção (10kA, 15kA) e design elegante. É utilizado principalmente em corrente alternada de 50Hz ou 60Hz, com tensão nominal de até 400V e corrente nominal de até 125A. É indicado para proteção contra sobrecarga e curto-circuito em iluminação, linhas de distribuição e equipamentos em edifícios comerciais, residenciais, etc. Também pode ser utilizado para operações intermitentes de ligar e desligar e para comutação de linhas.
| Padrão | IEC/EN60898-1 | IEC/EN60947-2 |
| Proteção | Sobrecorrente e curto-circuito | |
| Tipo de viagem | Termomagnético | |
| Corrente nominal em | 63,80,100,125A | |
| Polos | 1P,1P+N,2P,3P,3P+N,4P | |
| Tensão nominal Ue | 240/415V | |
| Tensão de isolamento Ui | 500V | |
| Frequência nominal | 50/60Hz | |
| Capacidade de ruptura nominal | 10.000A | 15.000A |
| Classe de limitação de energia | 3 | |
| Tensão nominal de impulso suportável (1,2/50) Uimp | 4.000 V | |
| Tensão de teste dielétrico na frequência indicada durante 1 minuto | 2kV | |
| característica de liberação térmica | (1,13-1,45) x em | (1,05-1,3) x em |
| Característica de liberação termomagnética | C: (5-10) x pol, D: (10-20) x pol | (8-12) x Em |
| Vida útil elétrica | 4.000 ciclos | |
| Vida mecânica | 10.000 ciclos | |
| Indicador de posição de contato | Sim | |
| Grau de proteção | IP20 | |
| Temperatura ambiente (com média diária ≤ 35 °C) | -5℃~+40℃, umidade máxima de 95% | |
| Tipo de conexão do terminal | Barramento tipo cabo/pino | |
| Tipo de conexão do terminal | 50mm 2 | |
| Torque máximo de aperto | 3,5 Nm | |
| Montagem | Montagem em trilho DIN de 35 mm | |
| Conexão | De cima para baixo | |
| EKM1-125 10KA Circuit Breaker | |||
| Poles | Rated Current(A) | C Curve | D Curve |
| 1P | 63A | EKM1-125-1C63 | EKM1-125-1D63 |
| 80A | EKM1-125-1C80 | EKM1-125-1D80 | |
| 100A | EKM1-125-1C100 | EKM1-125-1D100 | |
| 125A | EKM1-125-1C125 | EKM1-125-1D125 | |
| 2P | 63A | EKM1-125-2C63 | EKM1-125-2D63 |
| 80A | EKM1-125-2C80 | EKM1-125-2D80 | |
| 100A | EKM1-125-2C100 | EKM1-125-2D100 | |
| 125A | EKM1-125-2C125 | EKM1-125-2D125 | |
| 3P | 63A | EKM1-125-3C63 | EKM1-125-3D63 |
| 80A | EKM1-125-3C80 | EKM1-125-3D80 | |
| 100A | EKM1-125-3C100 | EKM1-125-3D100 | |
| 125A | EKM1-125-3C125 | EKM1-125-3D125 | |
| 4P | 63A | EKM1-125-4C63 | EKM1-125-4D63 |
| 80A | EKM1-125-4C80 | EKM1-125-4D80 | |
| 100A | EKM1-125-4C100 | EKM1-125-4D100 | |
| 125A | EKM1-125-4C125 | EKM1-125-4D125 | |
