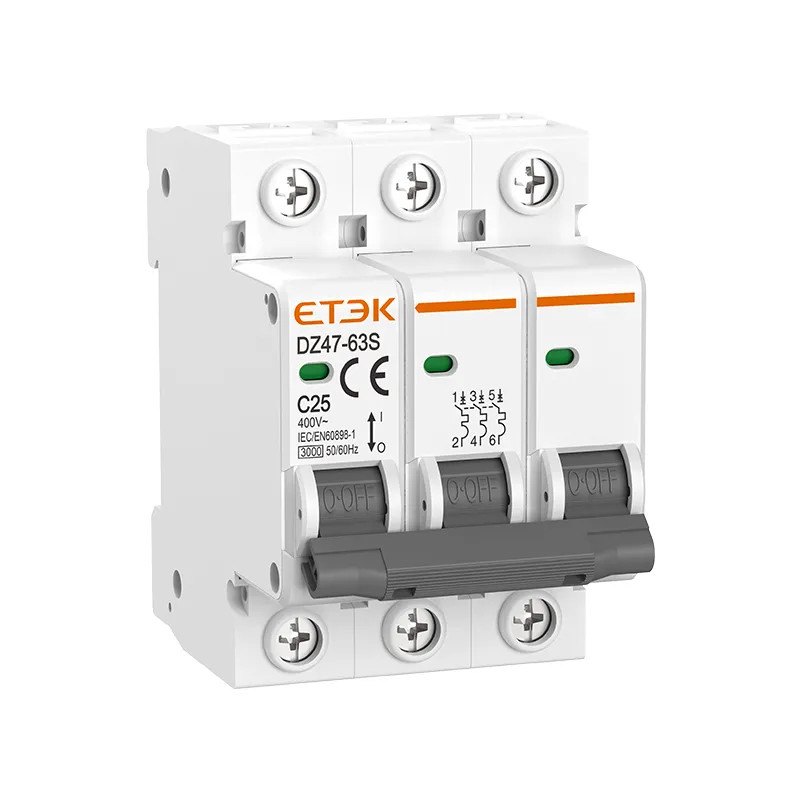

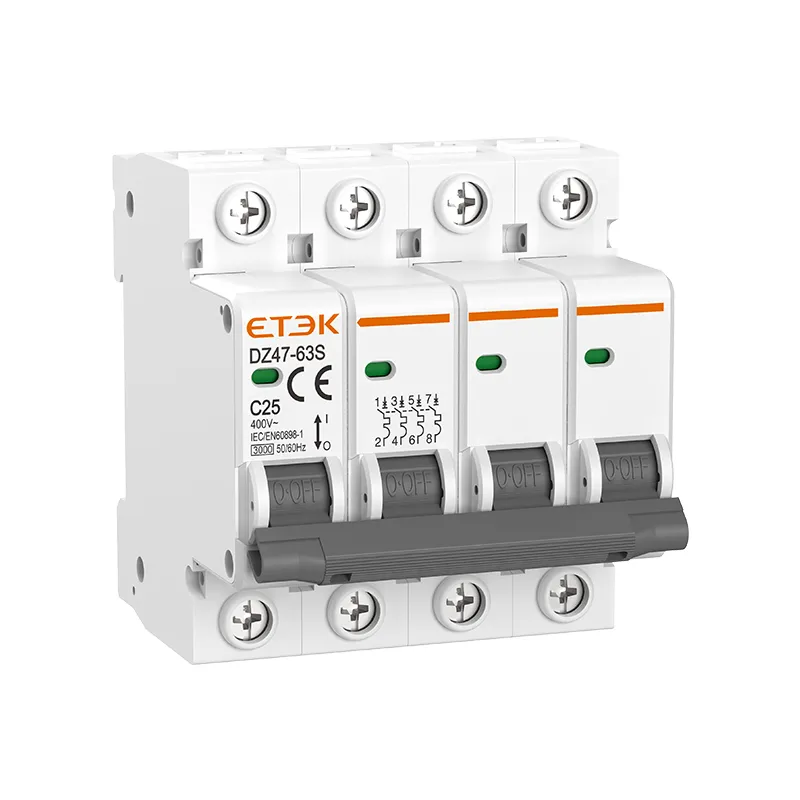

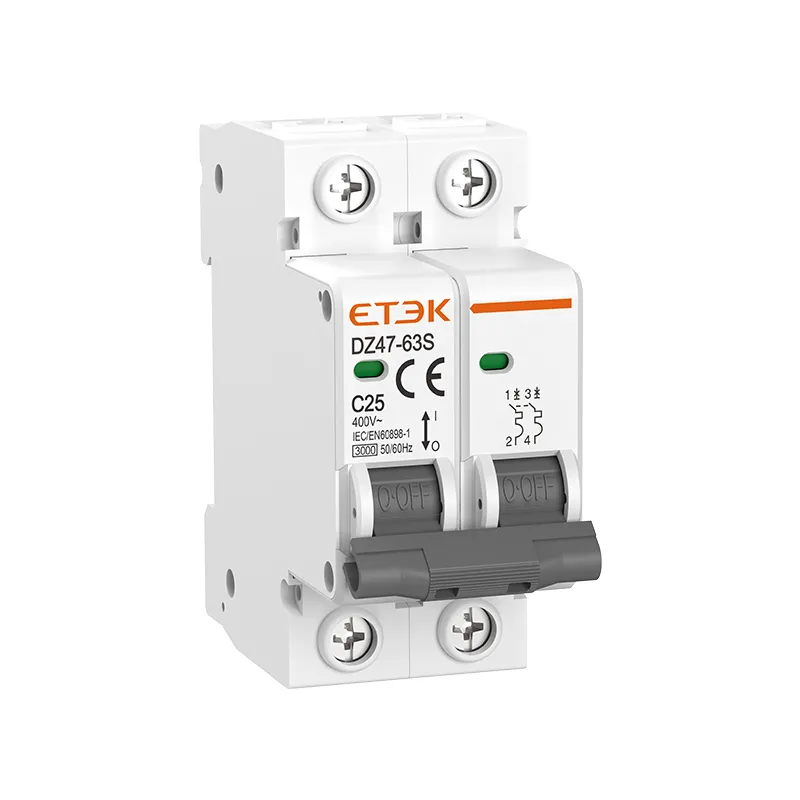

DZ47-63S MCB tem conexão dupla conveniente para barramento padrão e conexão de condutor; Vida útil muito mais longa graças ao mecanismo operacional de armazenamento de energia; Invólucro e peças funcionais feitas de plásticos importados com propriedades retardantes de chamas, resistentes ao calor e à prova de impulso; Maior limitação de corrente; capacidade garantindo uma gama de produtos com boa relação custo-benefício.
1. Extenso, é um produto de alta qualidade e pode ser utilizado na maioria dos circuitos domésticos.
2. Flexibilidade, alta capacidade de quebra e ação sensível.
3. Durabilidade, os terminais são temperados e revestidos para proteção ambiental, resistentes e à prova de ferrugem.
4. Invólucro retardador de chamas de alta qualidade e alto desempenho, à prova de fogo e anticorrosivo.
5. Segurança, fornece proteção contra sobrecarga e proteção contra curto-circuito para circuitos ou equipamentos.
Características elétricas | |
Corrente nominal em | 1,2,3,4,5,6,8,10,13,16,20,25,32,40,50,63A |
pólos | 1P,1P+N,2P,3P,3P+N,4P |
Tensão nominal Ue | 240/415V |
Tensão de isolamento Ui | 500V |
frequência nominal | 50/60 Hz |
Capacidade nominal de interrupção | 4.500A |
Classe limitante de energia | 3 |
O impulso nominal resiste à tensão (1,5/50) Uimp | 4.000 V |
Tensão de teste dielétrico em ind. Frequencia. por 1 min | 2kV |
grau de poluição | 2 |
Característica de liberação termomagnética | B, C, D |
Características Mecânicas | |
Vida elétrica | 4.000 ciclos |
Vida mecânica | 10.000 ciclos |
Indicador de posição de contato | Sim |
Grau de proteção | IP20 |
Temperatura de referência para configuração de elementos térmicos | 30℃ |
Temperatura ambiente (com média diária≤35℃) | -5℃~+40℃ |
Temperatura de armazenamento | -25℃~+70℃ |
Instalação | |
Tipo de conexão do terminal | Barramento tipo cabo/pino |
Tamanho do terminal superior/inferior para cabo | 25mm2 18-3AWG |
Tamanho do terminal superior/inferior para barramento | 25mm2 18-3AWG |
Torque de aperto | 2,5Nm 22In-Ibs |
Montagem | Em trilho DIN EN 60715 (35mm) por meio de um dispositivo de grampo rápido |
Conexão | Fonte de alimentação em ambas as direções |
Combinação com acessórios | |
Contato auxiliar | DZ47-OF |
contato de alarme | DZ47-FB |
liberação de derivação | DZ47-MX |
Liberação de sobre/subtensão | DZ47-MV+MN |
Disjuntor DZ47-63S | ||||
pólos | Corrente nominal (A) | Curva B | Curva C | Curva D |
1p | 1a | DZ47-63S-1B01 | DZ47-63S-1C01 | DZ47-63S-1D01 |
2a | DZ47-63S-1B02 | DZ47-63S-1C02 | DZ47-63S-1D02 | |
3A | DZ47-63S-1B03 | DZ47-63S-1C03 | DZ47-63S-1D03 | |
4a | DZ47-63S-1B04 | DZ47-63S-1C04 | DZ47-63S-1D04 | |
5A | DZ47-63S-1B05 | DZ47-63S-1C05 | DZ47-63S-1D05 | |
6A | DZ47-63S-1B06 | DZ47-63S-1C06 | DZ47-63S-1D06 | |
8A | DZ47-63S-1B08 | DZ47-63S-1C08 | DZ47-63S-1D08 | |
10a | DZ47-63S-1B10 | DZ47-63S-1C10 | DZ47-63S-1D10 | |
13A | DZ47-63S-1B13 | DZ47-63S-1C13 | DZ47-63S-1D13 | |
16A | DZ47-63S-1B16 | DZ47-63S-1C16 | DZ47-63S-1D16 | |
20A | DZ47-63S-1B20 | DZ47-63S-1C20 | DZ47-63S-1D20 | |
25A | DZ47-63S-1B25 | DZ47-63S-1C25 | DZ47-63S-1D25 | |
32A | DZ47-63S-1B32 | DZ47-63S-1C32 | DZ47-63S-1D32 | |
40A | DZ47-63S-1B40 | DZ47-63S-1C40 | DZ47-63S-1D40 | |
50A | DZ47-63S-1B50 | DZ47-63S-1C50 | DZ47-63S-1D50 | |
63A | DZ47-63S-1B63 | DZ47-63S-1C63 | DZ47-63S-1D63 | |
2p | 1a | DZ47-63S-2B01 | DZ47-63S-2C01 | DZ47-63S-2D01 |
2a | DZ47-63S-2B02 | DZ47-63S-2C02 | DZ47-63S-2D02 | |
3A | DZ47-63S-2B03 | DZ47-63S-2C03 | DZ47-63S-2D03 | |
4a | DZ47-63S-2B04 | DZ47-63S-2C04 | DZ47-63S-2D04 | |
5A | DZ47-63S-2B05 | DZ47-63S-2C05 | DZ47-63S-2D05 | |
6A | DZ47-63S-2B06 | DZ47-63S-2C06 | DZ47-63S-2D06 | |
8A | DZ47-63S-2B08 | DZ47-63S-2C08 | DZ47-63S-2D08 | |
10a | DZ47-63S-2B10 | DZ47-63S-2C10 | DZ47-63S-2D10 | |
13A | DZ47-63S-2B13 | DZ47-63S-2C13 | DZ47-63S-2D13 | |
16A | DZ47-63S-2B16 | DZ47-63S-2C16 | DZ47-63S-2D16 | |
20A | DZ47-63S-2B20 | DZ47-63S-2C20 | DZ47-63S-2D20 | |
25A | DZ47-63S-2B25 | DZ47-63S-2C25 | DZ47-63S-2D25 | |
32A | DZ47-63S-2B32 | DZ47-63S-2C32 | DZ47-63S-2D32 | |
40A | DZ47-63S-2B40 | DZ47-63S-2C40 | DZ47-63S-2D40 | |
50A | DZ47-63S-2B50 | DZ47-63S-2C50 | DZ47-63S-2D50 | |
63A | DZ47-63S-2B63 | DZ47-63S-2C63 | DZ47-63S-2D63 | |
3p | 1a | DZ47-63S-3B01 | DZ47-63S-3C01 | DZ47-63S-3D01 |
2a | DZ47-63S-3B02 | DZ47-63S-3C02 | DZ47-63S-3D02 | |
3A | DZ47-63S-3B03 | DZ47-63S-3C03 | DZ47-63S-3D03 | |
4a | DZ47-63S-3B04 | DZ47-63S-3C04 | DZ47-63S-3D04 | |
5A | DZ47-63S-3B05 | DZ47-63S-3C05 | DZ47-63S-3D05 | |
6A | DZ47-63S-3B06 | DZ47-63S-3C06 | DZ47-63S-3D06 | |
8A | DZ47-63S-3B08 | DZ47-63S-3C08 | DZ47-63S-3D08 | |
10a | DZ47-63S-3B10 | DZ47-63S-3C10 | DZ47-63S-3D10 | |
13A | DZ47-63S-3B13 | DZ47-63S-3C13 | DZ47-63S-3D13 | |
16A | DZ47-63S-3B16 | DZ47-63S-3C16 | DZ47-63S-3D16 | |
20A | DZ47-63S-3B20 | DZ47-63S-3C20 | DZ47-63S-3D20 | |
25A | DZ47-63S-3B25 | DZ47-63S-3C25 | DZ47-63S-3D25 | |
32A | DZ47-63S-3B32 | DZ47-63S-3C32 | DZ47-63S-3D32 | |
40A | DZ47-63S-3B40 | DZ47-63S-3C40 | DZ47-63S-3D40 | |
50A | DZ47-63S-3B50 | DZ47-63S-3C50 | DZ47-63S-3D50 | |
63A | DZ47-63S-3B63 | DZ47-63S-3C63 | DZ47-63S-3D63 | |
4p | 1a | DZ47-63S-4B01 | DZ47-63S-4C01 | DZ47-63S-4D01 |
2a | DZ47-63S-4B02 | DZ47-63S-4C02 | DZ47-63S-4D02 | |
3A | DZ47-63S-4B03 | DZ47-63S-4C03 | DZ47-63S-4D03 | |
4a | DZ47-63S-4B04 | DZ47-63S-4C04 | DZ47-63S-4D04 | |
5A | DZ47-63S-4B05 | DZ47-63S-4C05 | DZ47-63S-4D05 | |
6A | DZ47-63S-4B06 | DZ47-63S-4C06 | DZ47-63S-4D06 | |
8A | DZ47-63S-4B08 | DZ47-63S-4C08 | DZ47-63S-4D08 | |
10a | DZ47-63S-4B10 | DZ47-63S-4C10 | DZ47-63S-4D10 | |
13A | DZ47-63S-4B13 | DZ47-63S-4C13 | DZ47-63S-4D13 | |
16A | DZ47-63S-4B16 | DZ47-63S-4C16 | DZ47-63S-4D16 | |
20A | DZ47-63S-4B20 | DZ47-63S-4C20 | DZ47-63S-4D20 | |
25A | DZ47-63S-4B25 | DZ47-63S-4C25 | DZ47-63S-4D25 | |
32A | DZ47-63S-4B32 | DZ47-63S-4C32 | DZ47-63S-4D32 | |
40A | DZ47-63S-4B40 | DZ47-63S-4C40 | DZ47-63S-4D40 | |
50A | DZ47-63S-4B50 | DZ47-63S-4C50 | DZ47-63S-4D50 | |
63A | DZ47-63S-4B63 | DZ47-63S-4C63 | DZ47-63S-4D63 | |
1P+N | 1a | DZ47-63S-1NB01 | DZ47-63S-1NC01 | DZ47-63S-1ND01 |
2a | DZ47-63S-1NB02 | DZ47-63S-1NC02 | DZ47-63S-1ND02 | |
3A | DZ47-63S-1NB03 | DZ47-63S-1NC03 | DZ47-63S-1ND03 | |
4a | DZ47-63S-1NB04 | DZ47-63S-1NC04 | DZ47-63S-1ND04 | |
5A | DZ47-63S-1NB05 | DZ47-63S-1NC05 | DZ47-63S-1ND05 | |
6A | DZ47-63S-1NB06 | DZ47-63S-1NC06 | DZ47-63S-1ND06 | |
8A | DZ47-63S-1NB08 | DZ47-63S-1NC08 | DZ47-63S-1ND08 | |
10a | DZ47-63S-1NB10 | DZ47-63S-1NC10 | DZ47-63S-1ND10 | |
13A | DZ47-63S-1NB13 | DZ47-63S-1NC13 | DZ47-63S-1ND13 | |
16A | DZ47-63S-1NB16 | DZ47-63S-1NC16 | DZ47-63S-1ND16 | |
20A | DZ47-63S-1NB20 | DZ47-63S-1NC20 | DZ47-63S-1ND20 | |
25A | DZ47-63S-1NB25 | DZ47-63S-1NC25 | DZ47-63S-1ND25 | |
32A | DZ47-63S-1NB32 | DZ47-63S-1NC32 | DZ47-63S-1ND32 | |
40A | DZ47-63S-1NB40 | DZ47-63S-1NC40 | DZ47-63S-1ND40 | |
50A | DZ47-63S-1NB50 | DZ47-63S-1NC50 | DZ47-63S-1ND50 | |
63A | DZ47-63S-1NB63 | DZ47-63S-1NC63 | DZ47-63S-1ND63 | |
3P+N | 1a | DZ47-63S-3NB01 | DZ47-63S-3NC01 | DZ47-63S-3ND01 |
2a | DZ47-63S-3NB02 | DZ47-63S-3NC02 | DZ47-63S-3ND02 | |
3A | DZ47-63S-3NB03 | DZ47-63S-3NC03 | DZ47-63S-3ND03 | |
4a | DZ47-63S-3NB04 | DZ47-63S-3NC04 | DZ47-63S-3ND04 | |
5A | DZ47-63S-3NB05 | DZ47-63S-3NC05 | DZ47-63S-3ND05 | |
6A | DZ47-63S-3NB06 | DZ47-63S-3NC06 | DZ47-63S-3ND06 | |
8A | DZ47-63S-3NB08 | DZ47-63S-3NC08 | DZ47-63S-3ND08 | |
10a | DZ47-63S-3NB10 | DZ47-63S-3NC10 | DZ47-63S-3ND10 | |
13A | DZ47-63S-3NB13 | DZ47-63S-3NC13 | DZ47-63S-3ND13 | |
16A | DZ47-63S-3NB16 | DZ47-63S-3NC16 | DZ47-63S-3ND16 | |
20A | DZ47-63S-3NB20 | DZ47-63S-3NC20 | DZ47-63S-3ND20 | |
25A | DZ47-63S-3NB25 | DZ47-63S-3NC25 | DZ47-63S-3ND25 | |
32A | DZ47-63S-3NB32 | DZ47-63S-3NC32 | DZ47-63S-3ND32 | |
40A | DZ47-63S-3NB40 | DZ47-63S-3NC40 | DZ47-63S-3ND40 | |
50A | DZ47-63S-3NB50 | DZ47-63S-3NC50 | DZ47-63S-3ND50 | |
63A | DZ47-63S-3NB63 | DZ47-63S-3NC63 | DZ47-63S-3ND63 |
