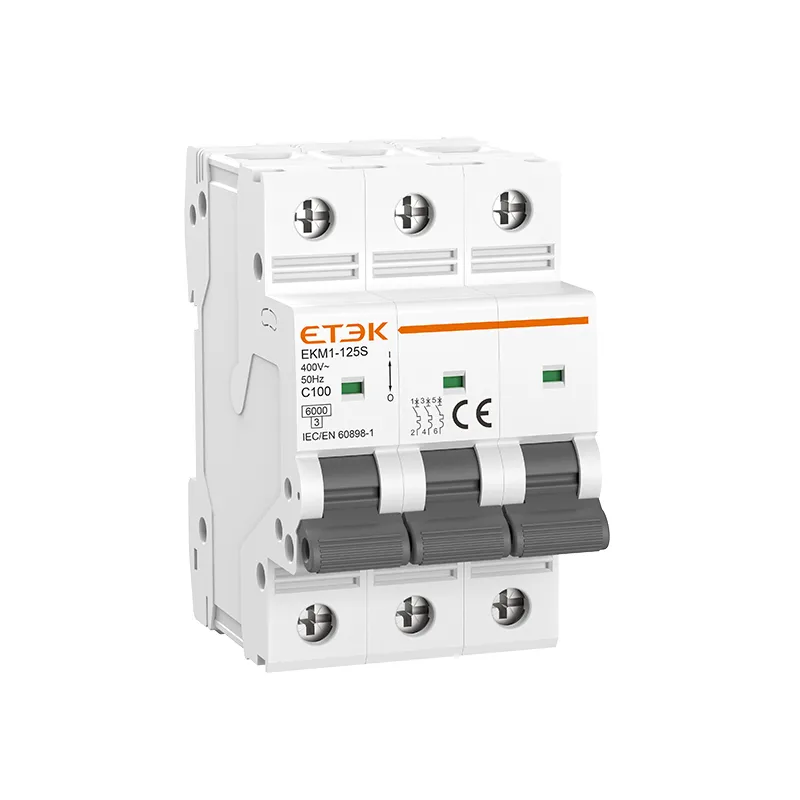

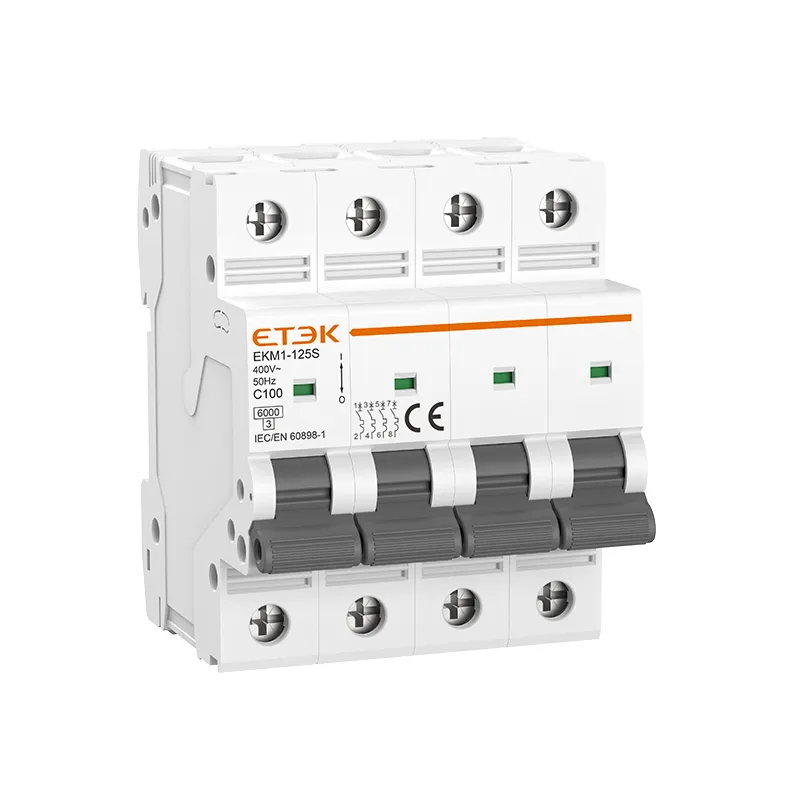

O disjuntor EKM1-125S possui estrutura avançada, desempenho confiável, alta capacidade de interrupção (6kA) e design elegante. É utilizado principalmente em corrente alternada de 50Hz ou 60Hz, com tensão nominal de até 400V e corrente nominal de até 125A. É indicado para proteção contra sobrecarga e curto-circuito em iluminação, linhas de distribuição e equipamentos em edifícios comerciais, residenciais, etc. Também pode ser utilizado para operações intermitentes de ligar e desligar e para comutação de linhas.

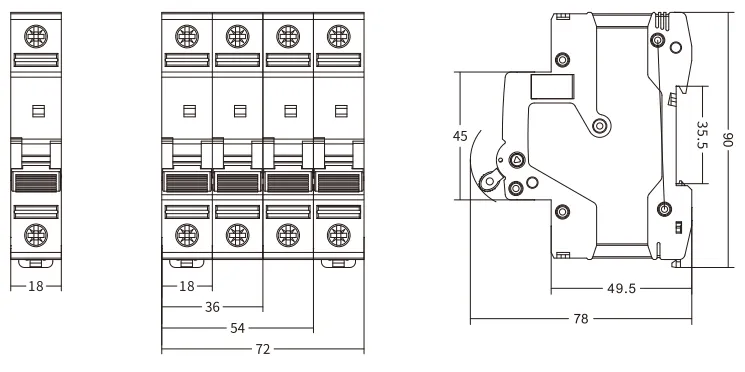

| Padrão | IEC/EN60898-1 |
| Proteção | Sobrecorrente e curto-circuito |
| Tipo de viagem | Termomagnético |
| Corrente nominal em | 63A,80,100,125A |
| Polos | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
| Tensão nominal Ue | 240/415V~ |
| Frequência nominal | 50/60Hz |
| Capacidade de ruptura nominal | 6.000A |
| Tensão nominal de impulso suportável (1,5/50) Uimp | 4.000 V |
| Tensão de teste dielétrico na frequência indicada durante 1 minuto | 2kV |
| característica de liberação térmica | (1,13-1,45) x em |
| característica de liberação magnética | C:(5-10) x pol, D:(10-20) x pol |
| Vida útil elétrica | 4.000 ciclos |
| Vida mecânica | 10.000 ciclos |
| Indicador de posição de contato | Sim |
| Grau de proteção | IP20 |
| Temperatura ambiente (com média diária ≤ 35 °C) | -5℃~+40℃, umidade máxima de 95% |
| Tipo de conexão do terminal | Barramento tipo cabo/pino |
| Tamanho máximo do terminal para cabo | 50mm 2 |
| Torque máximo de aperto | 3,5 Nm |
| Instalação | Montagem em trilho DIN de 35 mm |
| Conexão | De cima para baixo |
| Poles | Rated Current (A) | C Curve | D Curve |
| 1P | 63 | EKM1-125S-1C63 | EKM1-125S-1D63 |
| 80 | EKM1-125S-1C80 | EKM1-125S-1D80 | |
| 100 | EKM1-125S-1C100 | EKM1-125S-1D100 | |
| 125 | EKM1-125S-1C125 | EKM1-125S-1D125 | |
| 2P | 63 | EKM1-125S-2C63 | EKM1-125S-2D63 |
| 80 | EKM1-125S-2C80 | EKM1-125S-2D80 | |
| 100 | EKM1-125S-2C100 | EKM1-125S-2D100 | |
| 125 | EKM1-125S-2C125 | EKM1-125S-2D125 | |
| 3P | 63 | EKM1-125S-3C63 | EKM1-125S-3D63 |
| 80 | EKM1-125S-3C80 | EKM1-125S-3D80 | |
| 100 | EKM1-125S-3C100 | EKM1-125S-3D100 | |
| 125 | EKM1-125S-3C125 | EKM1-125S-3D125 | |
| 4P | 63 | EKM1-125S-4C63 | EKM1-125S-4D63 |
| 80 | EKM1-125S-4C80 | EKM1-125S-4D80 | |
| 100 | EKM1-125S-4C100 | EKM1-125S-4D100 | |
| 125 | EKM1-125S-4C125 | EKM1-125S-4D125 |
