● Norma: IEC60947-2
● Tipo de viagem: Termomagnética
● Corrente nominal: 80, 100, 125 A
● Tensão nominal: 1P (250VDC), 2P (500VDC), 4P (1000VDC)
● Número de polos: 1P, 2P, 4P
● Capacidade nominal de interrupção de curto-circuito: 10 kA
●Característica de liberação magnética: (8-12) x pol.
● Temperatura ambiente: -5...+40 ºC

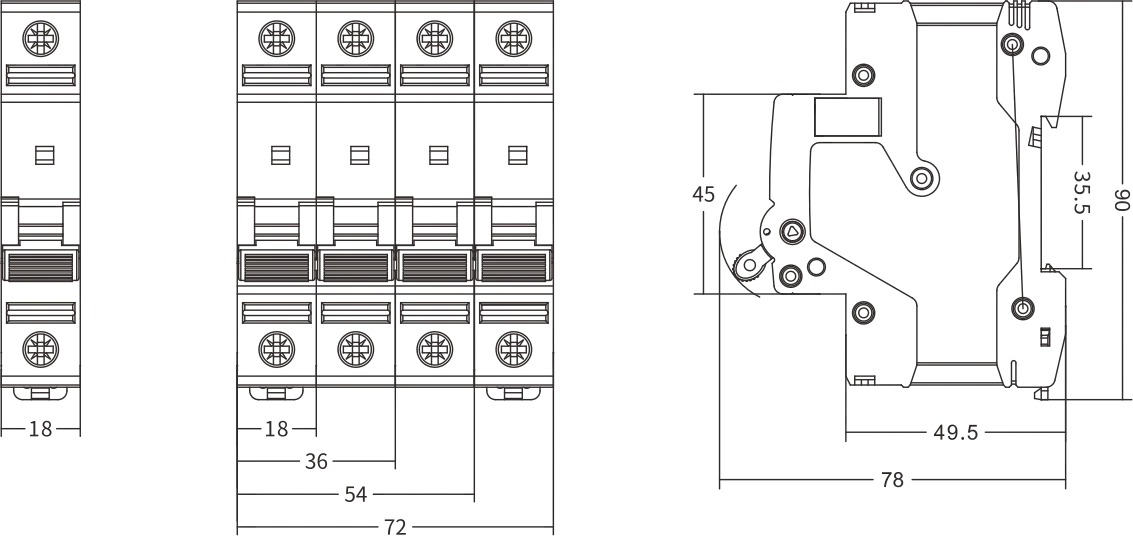

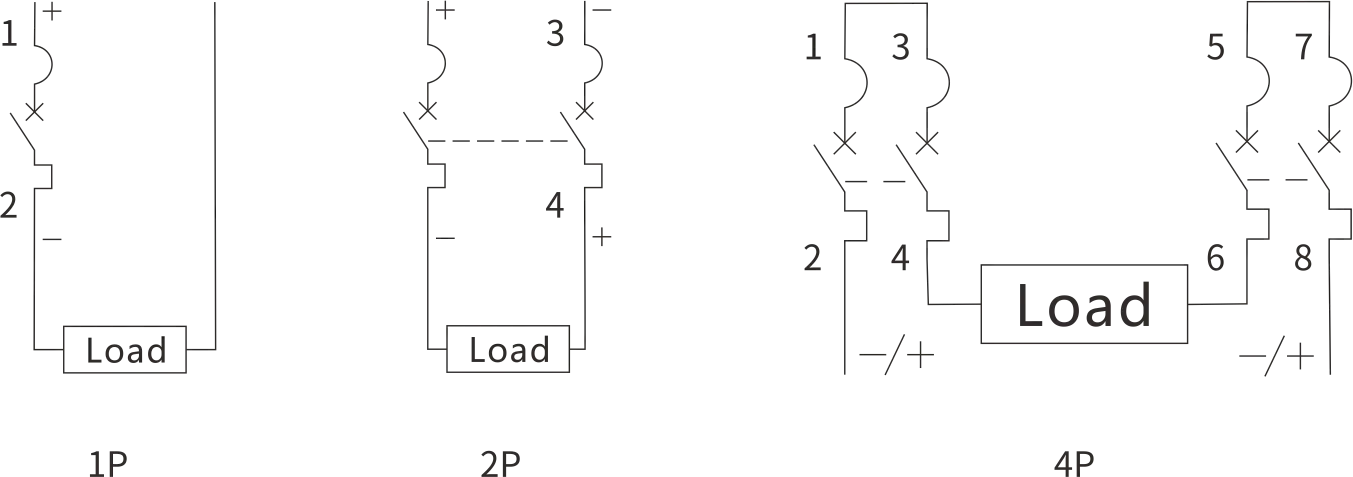

● Conexão: De acordo com o diagrama de fiação

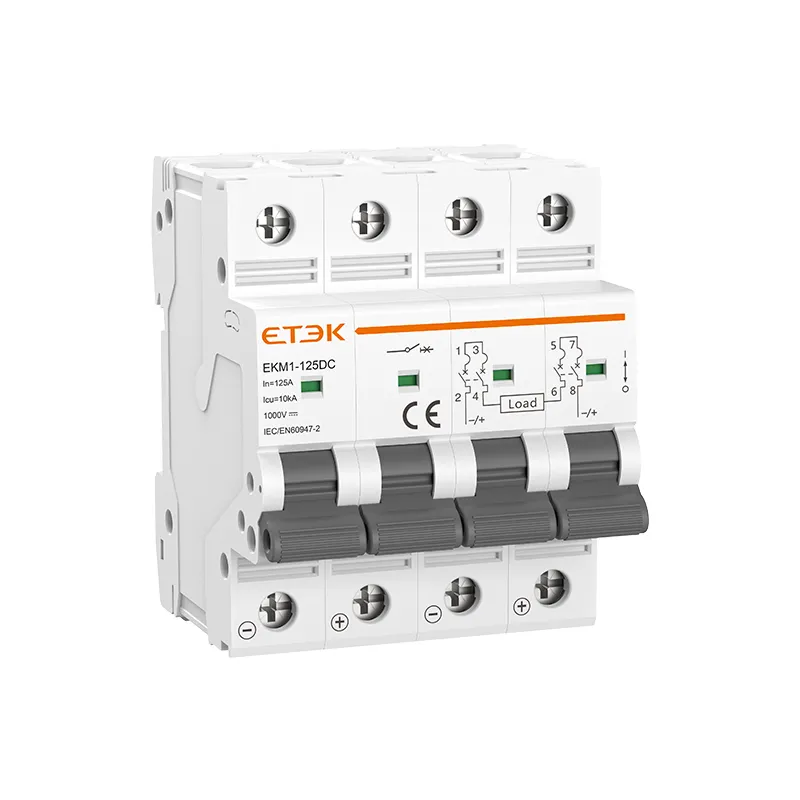

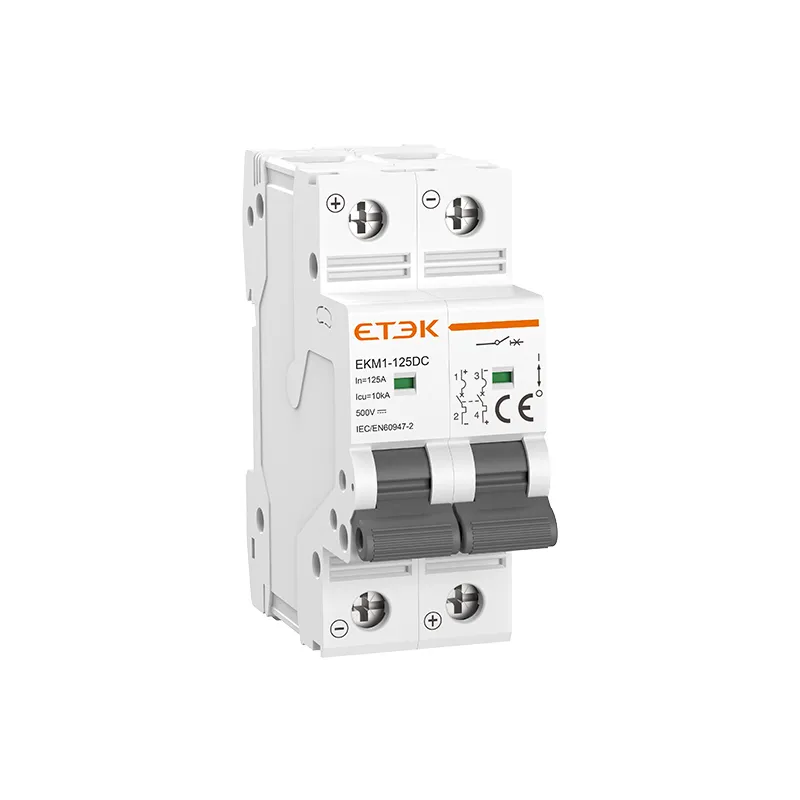

O disjuntor miniatura CC da série EKM1-125DC (doravante denominado disjuntor) é adequado para linhas com corrente nominal de até 125 A e tensão nominal CC de 250 V, 500 V ou 1000 V. É utilizado para proteção contra sobrecarga e curto-circuito de instalações e equipamentos elétricos em sistemas de distribuição de energia CC, podendo ser amplamente utilizado em empresas de energia elétrica, correios e telecomunicações, comunicação, indústria, mineração e outros setores. Este produto atende aos requisitos da norma IEC 60947-2.
Funções de proteção: sobrecarga, curto-circuito.
Capacidade nominal de interrupção de curto-circuito (icu) de até 10 kA.
Sem polaridade, fiação fácil.
Corrente nominal de até 125A.
Tensão nominal de até 1000V.
Projetado para sistemas fotovoltaicos, armazenamento de energia e outras aplicações de corrente contínua.
| Padrão | IEC/EN60947-2 |
| Proteção | Sobrecorrente e curto-circuito |
| Tipo de viagem | Termomagnético |
| Número de postes | 1P, 2P, 4P |
| Correntes nominais (em) | 80, 100, 125A |
| Tensão nominal (Ue) | 1P (250VDC), 2P (500VDC), 4P (1000VDC) |
| Tensão de isolamento nominal (Ui) | 500V |
| Capacidade de ruptura nominal | 10.000A |
| Tensão nominal de impulso suportável (1,2/50) Uimp | 4kV |
| Tensão de teste dielétrico na frequência industrial durante 1 minuto | 3kV |
| característica de liberação térmica | (1,05-1,30) x pol. |
| característica de liberação magnética | (8-12) x Em |
| Vida útil elétrica | 4.000 ciclos |
| Vida mecânica | 10.000 ciclos |
| Indicador de posição de contato | Sim |
| Grau de proteção | IP20 |
| Temperatura ambiente | -5 °C a +40 °C, umidade máxima de 95%. |
| Tipo de conexão do terminal | Barramento tipo cabo/pino/barramento tipo garfo |
| Tamanho máximo do terminal para cabo | 35mm 2 |
| Torque máximo de aperto | 2,5 Nm |
| Instalação | Montagem em trilho DIN de 35 mm |
| Conexão | De acordo com o diagrama de fiação |
| EKM1-125DC DC Circuit Breaker | ||
| Poles | Rated Current (A) | IEC60947-2 |
| Breaking capacity 10KA | ||
| 1P (250VDC) | 80A | EKM1-125HDC-1080 |
| 100A | EKM1-125HDC-1100 | |
| 125A | EKM1-125HDC-1125 | |
| 2P (500VDC) | 80A | EKM1-125HDC-2080 |
| 100A | EKM1-125HDC-2100 | |
| 125A | EKM1-125HDC-2125 | |
| 4P (1000VDC) | 80A | EKM1-125HDC-4080 |
| 100A | EKM1-125HDC-4100 | |
| 125A | EKM1-125HDC-4125 | |
