● Norma: IEC60898-1
● Tipo de viagem: Termomagnética
● Corrente nominal: 1~63A
● Tensão nominal: 230/400V~240/415V
● Número de polos: 1P, 2P, 3P, 4P
● Capacidade nominal de interrupção de curto-circuito: 6 kA
● Curva de tropeço: B, C, D
● Temperatura ambiente: -25...+55 ºC
● Conexão: Bidirecional
● Certificados: CB, CE, INMETRO

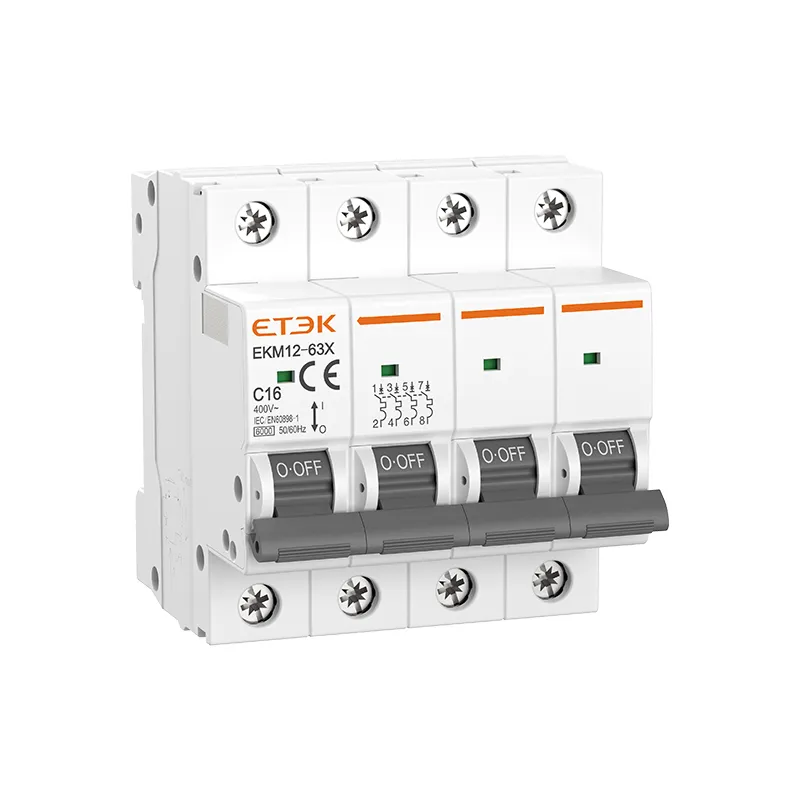

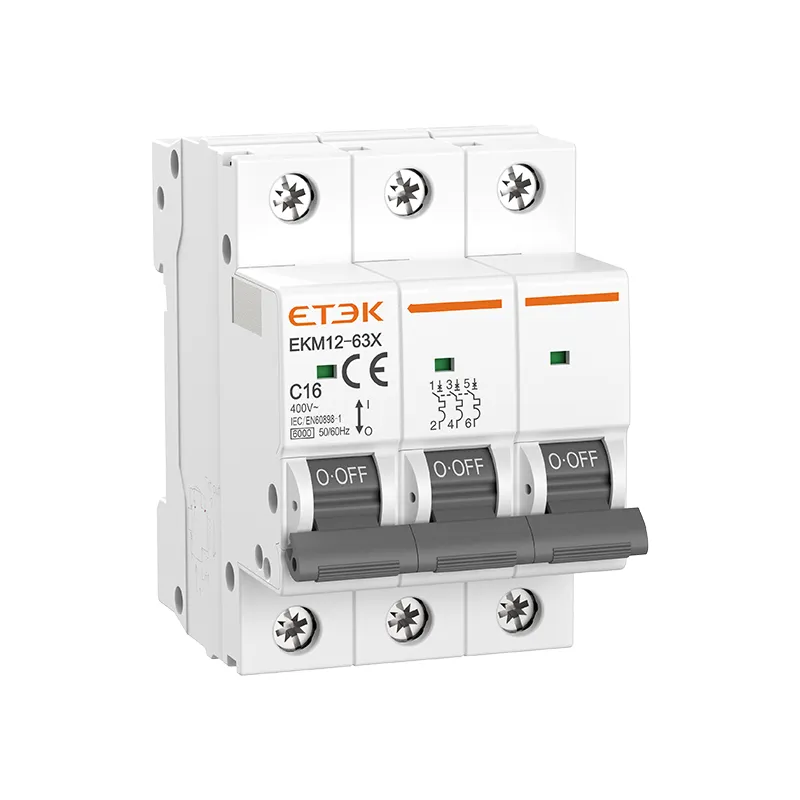

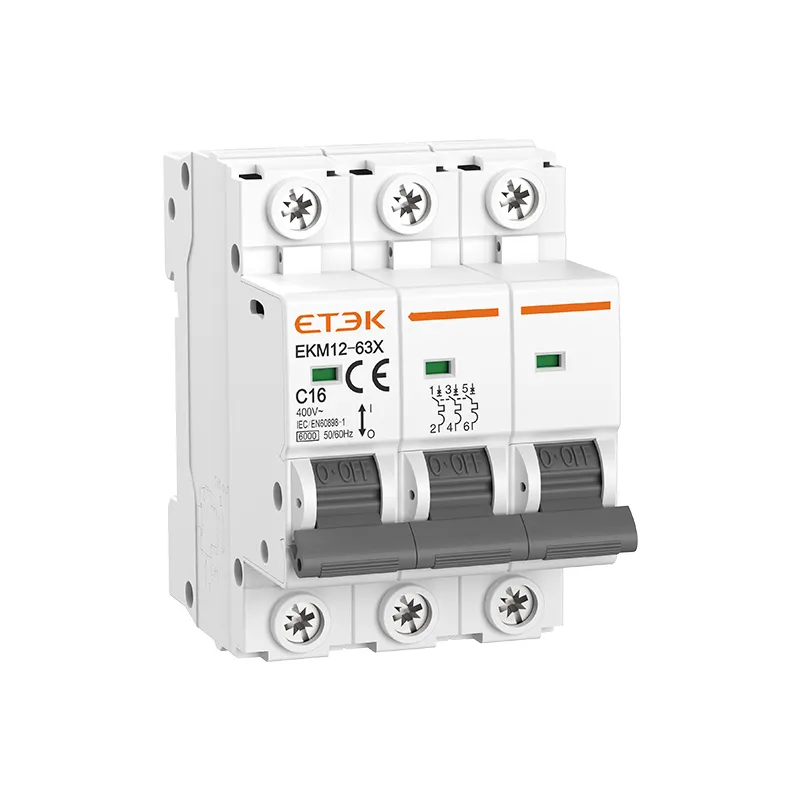

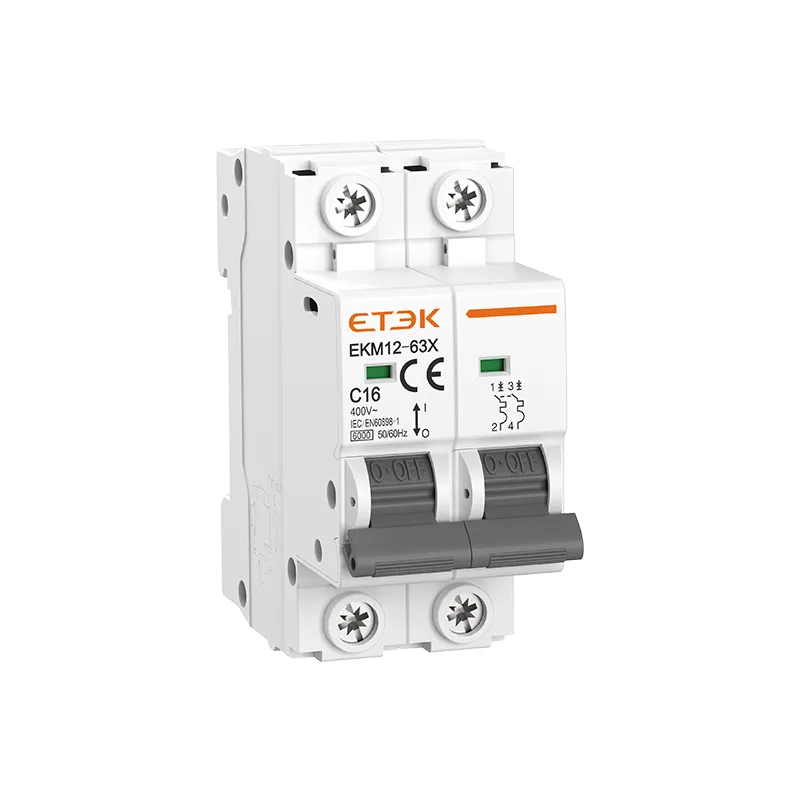

O disjuntor EKM12-63X estabelece um novo padrão em proteção de circuitos elétricos com seu recurso de conexão dupla, compatível com instalações em barramento padrão e com condutores diretos. Seu inovador mecanismo de armazenamento de energia prolonga significativamente a vida útil, superando os disjuntores convencionais. Fabricado com plásticos importados de alta qualidade, o EKM12-63X oferece propriedades excepcionais de retardamento de chama, resistência ao calor e proteção contra impulsos. O disjuntor possui capacidade de limitação de corrente aprimorada, proporcionando uma solução econômica sem comprometer a segurança ou a eficiência.
Versatilidade: Este disjuntor de alta qualidade é adequado para uma ampla gama de circuitos domésticos, adicionando uma camada de proteção abrangente com facilidade.
Flexibilidade: Com alta capacidade de interrupção e disparo sensível, o disjuntor EKM12-63X foi projetado para se adaptar a condições de estresse elétrico.
Durabilidade: Seus terminais são temperados e revestidos, garantindo que o MCB seja não apenas resistente às intempéries, mas também robusto e resistente à corrosão.
Construção superior: O invólucro de alto desempenho e retardante de chamas do MCB oferece resistência ao fogo e propriedades anticorrosivas incomparáveis.
Segurança garantida: Com o disjuntor EKM12-63X, você pode ficar tranquilo sabendo que ele oferece proteção confiável contra sobrecarga e curto-circuito para seus circuitos e equipamentos conectados.
| Padrão | IEC/EN60898-1 |
| Proteção | Sobrecorrente e curto-circuito |
| Tipo de viagem | Termomagnético |
| Corrente nominal em | 1,2,3,4,5,6,8,10,13,16,20,25,32,40,50,63A |
| Polos | 1P, 2P, 3P, 4P |
| Tensão nominal Ue | 240/415V~ |
| Tensão de isolamento Ui | 500V |
| Frequência nominal | 50/60Hz |
| Capacidade de ruptura nominal | 6.000A |
| Classe de limitação de energia | 1 |
| Tensão de impulso nominal suportável (Uimp) (1,2/50μs) | 4kV |
| tensão de teste dielétrico | 2kV (50/60Hz, 1min.) |
| característica de liberação térmica | (1,13-1,45) x em |
| característica de liberação magnética | B:(3-5) x pol, C:(5-10) x pol, D:(10-20) x pol |
| Vida útil elétrica | 4.000 ciclos |
| Vida mecânica | 10.000 ciclos |
| Indicador de posição de contato | Sim |
| Grau de proteção | IP20 |
| Temperatura ambiente (com média diária ≤ 35 °C) | -25℃~+55℃, umidade máxima de 95% |
| Tipo de conexão do terminal | Barramento tipo cabo/pino |
|
Tamanho máximo do terminal para cabo
|
16 mm² flexível/25 mm² rígido
|
| Torque máximo de aperto | 2,5 Nm |
|
Instalação
|
Montagem em trilho DIN de 35 mm |
| Conexão |
Bidirecional
|
| Poles | Rated Current | B Curve | C Curve | D Curve |
| 1P | 1A | EKM12-63X-1B01 | EKM12-63X-1C01 | EKM12-63X-1D01 |
| 2A | EKM12-63X-1B02 | EKM12-63X-1C02 | EKM12-63X-1D02 | |
| 3A | EKM12-63X-1B03 | EKM12-63X-1C03 | EKM12-63X-1D03 | |
| 4A | EKM12-63X-1B04 | EKM12-63X-1C04 | EKM12-63X-1D04 | |
| 5A | EKM12-63X-1B05 | EKM12-63X-1C05 | EKM12-63X-1D05 | |
| 6A | EKM12-63X-1B06 | EKM12-63X-1C06 | EKM12-63X-1D06 | |
| 8A | EKM12-63X-1B08 | EKM12-63X-1C08 | EKM12-63X-1D08 | |
| 10A | EKM12-63X-1B10 | EKM12-63X-1C10 | EKM12-63X-1D10 | |
| 13A | EKM12-63X-1B13 | EKM12-63X-1C13 | EKM12-63X-1D13 | |
| 16A | EKM12-63X-1B16 | EKM12-63X-1C16 | EKM12-63X-1D16 | |
| 20A | EKM12-63X-1B20 | EKM12-63X-1C20 | EKM12-63X-1D20 | |
| 25A | EKM12-63X-1B25 | EKM12-63X-1C25 | EKM12-63X-1D25 | |
| 32A | EKM12-63X-1B32 | EKM12-63X-1C32 | EKM12-63X-1D32 | |
| 40A | EKM12-63X-1B40 | EKM12-63X-1C40 | EKM12-63X-1D40 | |
| 50A | EKM12-63X-1B50 | EKM12-63X-1C50 | EKM12-63X-1D50 | |
| 63A | EKM12-63X-1B63 | EKM12-63X-1C63 | EKM12-63X-1D63 | |
| 2P | 1A | EKM12-63X-2B01 | EKM12-63X-2C01 | EKM12-63X-2D01 |
| 2A | EKM12-63X-2B02 | EKM12-63X-2C02 | EKM12-63X-2D02 | |
| 3A | EKM12-63X-2B03 | EKM12-63X-2C03 | EKM12-63X-2D03 | |
| 4A | EKM12-63X-2B04 | EKM12-63X-2C04 | EKM12-63X-2D04 | |
| 5A | EKM12-63X-2B05 | EKM12-63X-2C05 | EKM12-63X-2D05 | |
| 6A | EKM12-63X-2B06 | EKM12-63X-2C06 | EKM12-63X-2D06 | |
| 8A | EKM12-63X-2B08 | EKM12-63X-2C08 | EKM12-63X-2D08 | |
| 10A | EKM12-63X-2B10 | EKM12-63X-2C10 | EKM12-63X-2D10 | |
| 13A | EKM12-63X-2B13 | EKM12-63X-2C13 | EKM12-63X-2D13 | |
| 16A | EKM12-63X-2B16 | EKM12-63X-2C16 | EKM12-63X-2D16 | |
| 20A | EKM12-63X-2B20 | EKM12-63X-2C20 | EKM12-63X-2D20 | |
| 25A | EKM12-63X-2B25 | EKM12-63X-2C25 | EKM12-63X-2D25 | |
| 32A | EKM12-63X-2B32 | EKM12-63X-2C32 | EKM12-63X-2D32 | |
| 40A | EKM12-63X-2B40 | EKM12-63X-2C40 | EKM12-63X-2D40 | |
| 50A | EKM12-63X-2B50 | EKM12-63X-2C50 | EKM12-63X-2D50 | |
| 63A | EKM12-63X-2B63 | EKM12-63X-2C63 | EKM12-63X-2D63 | |
| 3P | 1A | EKM12-63X-3B01 | EKM12-63X-3C01 | EKM12-63X-3D01 |
| 2A | EKM12-63X-3B02 | EKM12-63X-3C02 | EKM12-63X-3D02 | |
| 3A | EKM12-63X-3B03 | EKM12-63X-3C03 | EKM12-63X-3D03 | |
| 4A | EKM12-63X-3B04 | EKM12-63X-3C04 | EKM12-63X-3D04 | |
| 5A | EKM12-63X-3B05 | EKM12-63X-3C05 | EKM12-63X-3D05 | |
| 6A | EKM12-63X-3B06 | EKM12-63X-3C06 | EKM12-63X-3D06 | |
| 8A | EKM12-63X-3B08 | EKM12-63X-3C08 | EKM12-63X-3D08 | |
| 10A | EKM12-63X-3B10 | EKM12-63X-3C10 | EKM12-63X-3D10 | |
| 13A | EKM12-63X-3B13 | EKM12-63X-3C13 | EKM12-63X-3D13 | |
| 16A | EKM12-63X-3B16 | EKM12-63X-3C16 | EKM12-63X-3D16 | |
| 20A | EKM12-63X-3B20 | EKM12-63X-3C20 | EKM12-63X-3D20 | |
| 25A | EKM12-63X-3B25 | EKM12-63X-3C25 | EKM12-63X-3D25 | |
| 32A | EKM12-63X-3B32 | EKM12-63X-3C32 | EKM12-63X-3D32 | |
| 40A | EKM12-63X-3B40 | EKM12-63X-3C40 | EKM12-63X-3D40 | |
| 50A | EKM12-63X-3B50 | EKM12-63X-3C50 | EKM12-63X-3D50 | |
| 63A | EKM12-63X-3B63 | EKM12-63X-3C63 | EKM12-63X-3D63 | |
| 4P | 1A | EKM12-63X-4B01 | EKM12-63X-4C01 | EKM12-63X-4D01 |
| 2A | EKM12-63X-4B02 | EKM12-63X-4C02 | EKM12-63X-4D02 | |
| 3A | EKM12-63X-4B03 | EKM12-63X-4C03 | EKM12-63X-4D03 | |
| 4A | EKM12-63X-4B04 | EKM12-63X-4C04 | EKM12-63X-4D04 | |
| 5A | EKM12-63X-4B05 | EKM12-63X-4C05 | EKM12-63X-4D05 | |
| 6A | EKM12-63X-4B06 | EKM12-63X-4C06 | EKM12-63X-4D06 | |
| 8A | EKM12-63X-4B08 | EKM12-63X-4C08 | EKM12-63X-4D08 | |
| 10A | EKM12-63X-4B10 | EKM12-63X-4C10 | EKM12-63X-4D10 | |
| 13A | EKM12-63X-4B13 | EKM12-63X-4C13 | EKM12-63X-4D13 | |
| 16A | EKM12-63X-4B16 | EKM12-63X-4C16 | EKM12-63X-4D16 | |
| 20A | EKM12-63X-4B20 | EKM12-63X-4C20 | EKM12-63X-4D20 | |
| 25A | EKM12-63X-4B25 | EKM12-63X-4C25 | EKM12-63X-4D25 | |
| 32A | EKM12-63X-4B32 | EKM12-63X-4C32 | EKM12-63X-4D32 | |
| 40A | EKM12-63X-4B40 | EKM12-63X-4C40 | EKM12-63X-4D40 | |
| 50A | EKM12-63X-4B50 | EKM12-63X-4C50 | EKM12-63X-4D50 | |
| 63A | EKM12-63X-4B63 | EKM12-63X-4C63 | EKM12-63X-4D63 |
