Visão geral do produto

O EKDB11T é um quadro de distribuição trifásico robusto, em conformidade com a norma IEC 61439-3, projetado para aplicações comerciais e industriais leves exigentes. Concebido para confiabilidade e eficiência de instalação, apresenta barramentos totalmente blindados e múltiplas opções de interruptor principal para atender a diferentes requisitos de carga.

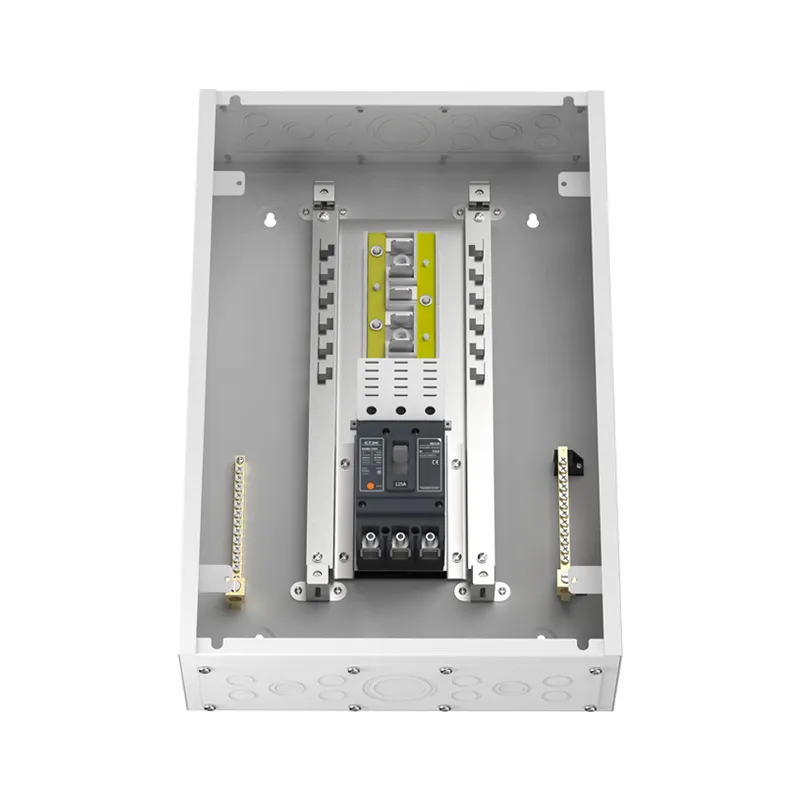

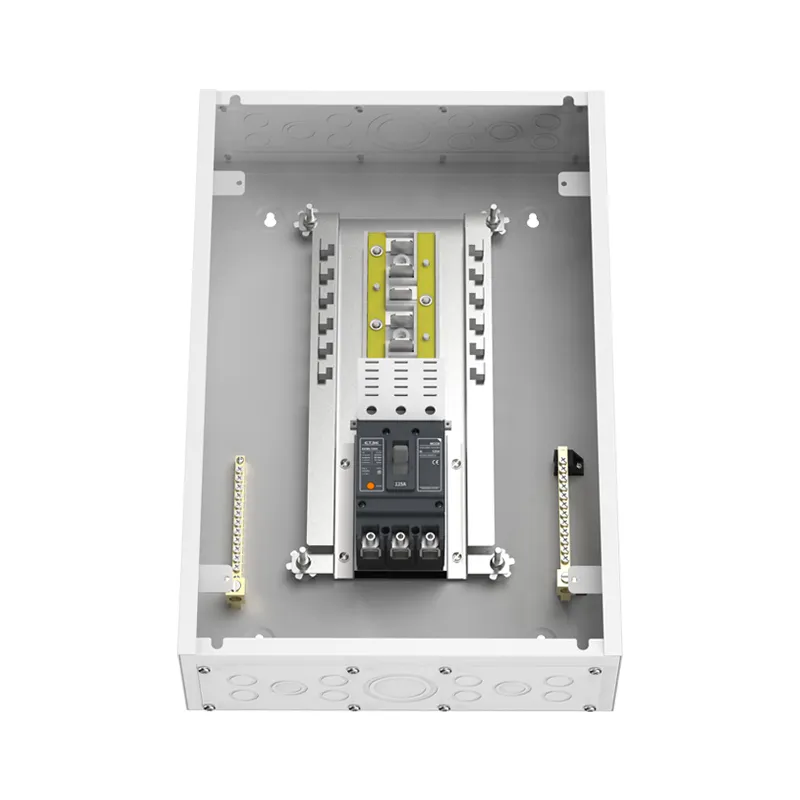

Disponível nas configurações de montagem em superfície (EKDB11TS) e embutida (EKDB11TF), o EKDB11T suporta três opções de interruptor principal: Seccionador de 125 A, Disjuntor de Caixa Moldada (MCCB) de 125 A ou MCCB de 250 A. O design inovador inclui mecanismos exclusivos de ajuste de altura para as versões embutidas, garantindo o alinhamento perfeito entre os disjuntores e a tampa frontal.

Com capacidade para circuitos derivados de 12 a 48 vias, o EKDB11T aceita tanto disjuntores miniatura (MCB) quanto disjuntores diferenciais residuais (RCBO) plugáveis, oferecendo excepcional flexibilidade para diversas aplicações comerciais e industriais. O quadro de distribuição possui placas de entrada de cabos removíveis/quebráveis, múltiplas opções de entradas pré-perfuradas e amplo espaço para fiação, facilitando a organização dos cabos e uma instalação simplificada.

Proteção superior : as barras de distribuição totalmente blindadas proporcionam maior segurança para a equipe de manutenção.
Configuração flexível : Múltiplas opções de interruptor principal (Seccionador de 125 A, Disjuntor de Caixa Moldada de 125 A, Disjuntor de Caixa Moldada de 250 A) para atender a diferentes requisitos de carga.
Instalação com altura ajustável : Parafusos exclusivos de ajuste de altura na parte interna da porta, para versões de montagem embutida, garantem o alinhamento perfeito do disjuntor.
Construção robusta : a estrutura em chapa de aço de 1,2 mm oferece durabilidade em ambientes exigentes.
Manutenção facilitada : os dispositivos de ramificação plug-in permitem substituição rápida e expansão futura com retrabalho mínimo.
Gerenciamento avançado de cabos : placas de entrada de cabos removíveis/quebráveis e múltiplas opções de abertura para instalações limpas e profissionais.
Capacidade escalável : opções de 12 a 48 vias para atender às necessidades complexas de distribuição elétrica.
Conformidade total com as normas de segurança : Totalmente em conformidade com a norma IEC 61439-3, com classificação de proteção IP40.

Parâmetros técnicos

Technical Data

Modelo		EKDB11TF	EKDB11TS
Padrão		IEC 61439-3
Número de fases		Trifásico
Tipo de montagem		Embutido	montado em superfície
Capacidade atual		125A, 250A
Classificação de tensão		415 VCA, 50/60 Hz
Tensão de isolamento nominal (Ui)		690V
Número de maneiras		12,18,24,30,36,42,48
Proteção contra entrada de água		IP40
espessura da chapa de aço		1,2 mm
Acabamento de superfície		Revestimento em pó com epóxi poliéster eletrostático (RAL7035)
Faixa de temperatura operacional		-25℃ a 55℃ (Redução de potência necessária; consulte as curvas de redução de potência do disjuntor)
Interruptor principal de entrada		Interruptor isolador
		MCCB
Quebra-galhos	Disjuntor tipo plug-in	1,2, 3 pólos: 6, 10, 16, 20, 25, 32, 40, 50, 63A
	RCBO de encaixe	1P+N:6,10,16,20,25,32,40,50,63A (I△n: 30,100,300mA)
Capacidade do terminal do disjuntor principal	Interruptor isolador	50mm²
	125AF MCCB	50mm²
	MCCB 250AF	120mm²
Capacidade do terminal do disjuntor de ramificação	Disjuntor tipo plug-in	25mm²
	RCBO de encaixe	25mm²
Capacidade do terminal neutro	Terminal de cabo de entrada	50mm²
	Terminais de saída	16mm²
capacidade do terminal terrestre	Terminal de cabo de entrada	50mm²
	Terminais de saída	16mm²
Número de terminais de saída		≥ Número de maneiras

Dimensões

Detalhes do Nocaute

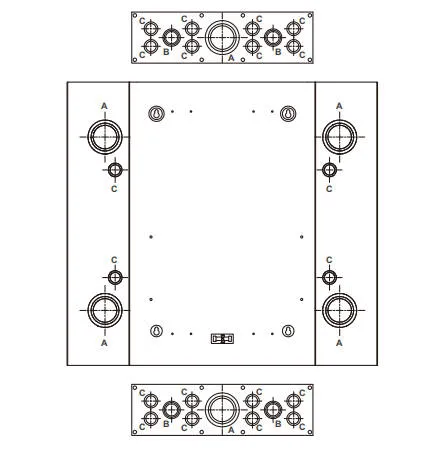

O quadro de distribuição EKDB11T foi projetado com várias aberturas pré-perfuradas em seu corpo para facilitar a instalação de cabos e reduzir a desordem. A ilustração mostra o design das aberturas pré-perfuradas na carcaça.

suprimir	Diâmetro (mm) (De dentro para fora)
UM	ø43/ø51/ø62
B	ø22/ø27/ø32
C	ø19/ø25

Interruptor isolador de montagem embutida

Nº de referência	Maneiras extrovertidas	C	W1	H	H1	D	UM	B	C
EKDB11TF-121	12	395	360	505	465	120	240	340	88
EKDB11TF-18I	48	395	360	581	541	120	240	416	88
EKDB11TF-24I	24	395	360	567	617	120	240	492	88
EKDB11TF-301	30	395	360	733	693	120	240	568	88
EKDB11TF-361	36	395	360	809	769	120	240	644	88
EKDB11TF-42I	42	395	360	885	845	120	240	720	88

Interruptor isolador de montagem em superfície

Nº de referência	Maneiras extrovertidas	C	W1	H	H1	D	UM	B	C
EKDB11TS-121	12	370	360	475	465	120	240	340	88
EKDB11TS-18l	48	370	360	551	541	120	240	416	88
EKDB11TS-241	24	370	360	627	617	120	240	492	88
EKDB11TS-301	30	370	360	703	693	120	240	568	88
EKDB11TS-361	36	370	360	779	769	120	240	644	88
EKDB11TS-42I	42	370	360	855	845	120	240	720	88

Disjuntor de caixa moldada (MCCB) 125AF de embutir

Nº de referência	Maneiras extrovertidas	C	W1	H	H1	D	UM	B	C
EKDB11TF-12M1	12	395	360	585	545	120	240	420	120
EKDB11TF-18M1	48	395	360	661	621	120	240	496	120
EKDB11TF-24M1	24	395	360	737	697	120	240	572	120
EKDB11TF-30M1	30	395	360	813	773	120	240	648	120
EKDB11TF-36M1	36	395	360	889	849	120	240	724	120
EKDB11TF-42M1	42	395	360	965	925	120	240	800	120
EKDB11TF-48M1	48	395	360	1041	1001	120	240	876	120

Disjuntor de caixa moldada (MCCB) 125AF de montagem em superfície

Nº de referência	Maneiras extrovertidas	C	W1	H	H1	D	UM	B	C
EKDB11TS-12M1	12	370	360	555	545	120	240	420	120
EKDB11TS-18M1	48	370	360	631	621	120	240	496	120
EKDB11TS-24M1	24	370	360	707	697	120	240	572	120
EKDB11TS-30M1	30	370	360	783	773	120	240	648	120
EKDB11TS-36M1	36	370	360	859	849	120	240	724	120
EKDB11TS-42M1	42	370	360	935	925	120	240	800	120
EKDB11TS-48M1	48	370	360	1011	1001	120	240	876	120

Disjuntor de caixa moldada (MCCB) 250AF de embutir

Nº de referência	Maneiras extrovertidas	C	W1	H	H1	D	UM	B	C
EKDB11TF-12M2	12	395	360	620	580	120	240	455	120
EKDB11TF-18M2	48	395	360	696	656	120	240	531	120
EKDB11TF-24M2	24	395	360	772	732	120	240	607	120
EKDB11TF-30M2	30	395	360	848	808	120	240	683	120
EKDB11TF-36M2	36	395	360	924	884	120	240	759	120
EKDB11TF-42M2	42	395	360	1000	960	120	240	835	120
EKDB11TF-48M2	48	395	360	1076	1036	120	240	911	120

Disjuntor de caixa moldada (MCCB) 250AF de montagem em superfície

Nº de referência	Maneiras extrovertidas	C	W1	H	H1	D	UM	B	C
EKDB11TS-12M2	12	370	360	590	580	120	240	455	120
EKDB11TS-18M2	48	370	360	666	656	120	240	531	120
EKDB11TS-24M2	24	370	360	742	732	120	240	607	120
EKDB11TS-30M2	30	370	360	818	808	120	240	683	120
EKDB11TS-36M2	36	370	360	894	884	120	240	759	120
EKDB11TS-42M2	42	370	360	970	960	120	240	835	120
EKDB11TS-48M2	48	370	360	1046	1036	120	240	911	120
