Um disjuntor de proteção do motor, ou MPCB, é um dispositivo eletromecânico que executa três funções importantes a montante de um motor elétrico: isolamento, proteção do motor contra sobrecarga e curto-circuito, controle do motor (liga/desliga).
Em caso de sobrecarga ou curto-circuito, o MPCB desliga automaticamente o circuito. Possui contatos internos que conectam a linha de alimentação à carga. Uma bobina interna detecta as correntes de curto-circuito (valores de corrente altos ou muito altos), enquanto um elemento termossensível, soldado no bimetal, detecta sobrecorrentes (valores de corrente ligeiramente superiores ao valor nominal) que podem danificar o motor. Em caso de sobrecorrente, a bobina ou o bimetal determina a abertura dos contatos.
EK | EM | 2 | 32 | 01 |
Código da corrente nominal | Motor de partida CA | Número da sequência de design | Corrente nominal do tamanho do quadro (A) | Código da corrente nominal |
valor elétrico | AC690V, 32A, 80A |
Padrão | IEC/EN 60947-2, IEC60947-4-1 |
Temperatura: | -5℃~+40℃, temperatura média em 24 horas não excede +35℃ |
Altitude | não excede 2000m |
Condições de ar | no local de montagem, umidade relativa não exceda 50% na temperatura máxima de +40℃, umidade relativa mais alta é permitida sob temperatura mais baixa, por exemplo, UR pode ser de 90% a +20℃ |
Nota de lançamento | Grau Ⅲ |
10A(EKMS2-32) 10A(EKMS2-80) | |
Sistema operacional classificado | Sistema operacional contínuo |
Condições de montagem | A inclinação entre o plano de montagem e o plano vertical não deve exceder 5° |
O produto deve ser instalado e operado em um local sem agitação óbvia, impacto e vibração |
Propriedades de proteção contra sobrecarga | ||||||
Número da série | Múltiplo da corrente de configuração | estado inicial | Tempo | Resultados esperados | Temperatura ambiente | |
1 | 1.05 | status frio | t≥2h | sem tropeçar | +20℃±2℃ | |
2 | 1.2 | Status de calor (logo após test.1) | t<2min | Tropeçar | +20℃±2℃ | |
3 | 1,5 | Status de calor (logo após test.1) | classe de viagem | 10A t<2min | Tropeçar | +20℃±2℃ |
10 t<4min | ||||||
4 | 7.2 | status frio | classe de viagem | 10A 2s<t≤10s | Tropeçar | +20℃±2℃ |
10 4s<t≤10s |
Propriedades de proteção contra falha de fase | ||||||
Número da Série | Múltiplo da corrente de ajuste | estado inicial | Tempo | Resultados esperados | Temperatura ambiente | |
Qualquer 2 fase | a outra fase | |||||
1 | 1 | 0,9 | status frio | t≥2h | sem tropeçar | +20℃±2℃ |
2 | 1.15 | 0 | Status de calor (logo após test.1) | t<2h | Tropeçar | +20℃±2℃ |
Propriedades de compensação de temperatura | |||||
Número da Série | Múltiplo da corrente de configuração | estado inicial | Tempo | Resultados esperados | Temperatura ambiente |
1 | 1 | status frio | t≥2h | sem tropeçar | +40℃±2℃ |
2 | 1.2 | Status de calor (logo após test.1) | t<2min | Tropeçar | +40℃±2℃ |
3 | 1.05 | status frio | t≥2h | sem tropeçar | -5℃±2℃ |
4 | 1.3 | Status de calor (logo após test.1) | t<2min | Tropeçar | -5℃±2℃ |
Modelo de relé de sobrecarga | Código | Corrente nominal (A) | Capacidade máxima nominal de interrupção de curto-circuito lcu(kA) | Capacidade nominal de interrupção de curto-circuito em serviço lcs(kA) | Potência nominal padrão do motor trifásico (kW) | ||||||
230/ 240V | 400/ 415V | 660/ 690V | 230/ 240V | 400/ 415V | 660/ 690V | 230/ 240V | 400/ 415V | 660/ 690V | |||
EKMS2 -32 | 3201 | 0,1~0,16 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | - |
3202 | 0,16~0,25 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | - | |
3203 | 0,25~0,4 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | - | |
3204 | 0,4~0,63 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | 0,37 | |
3205 | 0,63~1 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | 0,55 | |
3206 | 1~1,6 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | 1.1 | |
3207 | 1,6~2,5 | 100 | 100 | 3 | 100 | 100 | 2.25 | 0,37 | 0,75 | 1,5 | |
3208 | 2,5~4 | 100 | 100 | 3 | 100 | 100 | 2.25 | 0,75 | 1,5 | 3 | |
3210 | 4~6.3 | 100 | 100 | 3 | 100 | 100 | 2.25 | 1.1 | 2.2 | 4 | |
3214 | 6~10 | 100 | 100 | 3 | 100 | 100 | 2.25 | 2.2 | 4 | 7.5 | |
3216 | 9~14 | 100 | 15 | 3 | 100 | 7.5 | 2.25 | 3 | 5.5 | 9 | |
3220 | 13~18 | 100 | 15 | 3 | 100 | 7.5 | 2.25 | 4 | 9 | 11 | |
3221 | 17~23 | 50 | 15 | 3 | 50 | 6 | 2.25 | 5.5 | 11 | 15 | |
3222 | 20~25 | 50 | 15 | 3 | 50 | 6 | 2.25 | 5.5 | 11 | 18.5 | |
3232 | 24~32 | 50 | 15 | 3 | 50 | 6 | 2.25 | 7.5 | 12.5 | 22 | |
EKMS2 -80 | 8025 | 16~25 | - | 15 | - | - | 7.5 | - | 5.5 | 11 | - |
8040 | 25~40 | - | 15 | - | - | 7.5 | - | 11 | 22 | - | |
8063 | 40~63 | - | 15 | - | - | 7.5 | - | 15 | 33 | - | |
8080 | 56~80 | - | 15 | - | - | 7.5 | - | 22 | 45 | - |
Liberação de Subtensão | ||||
Tensão nominal de isolamento Ui(V) | Faixa de tensão de operação | Modelo | Especificação | |
690 | 35%~70%UE | EKMS2-UV110 | 110~115V 50Hz | |
690 | 35%~70%UE | EKMS2-UV127 | 127V 60Hz | |
690 | 35%~70%UE | EKMS2-UV220 | 220~240V 50Hz | |
690 | 35%~70%UE | EKMS2-UV380 | 380~400V 50Hz | |
690 | 35%~70%UE | EKMS2-UV440 | 440V 60Hz |
Liberação de derivação | ||||
Tensão nominal de isolamento Ui(V) | Faixa de tensão de operação | Modelo | Especificação | |
690 | 70%~110%UE | EKMS2-SH110 | 110~115V 50Hz | |
690 | 70%~110%UE | EKMS2-SH127 | 127V 60Hz | |
690 | 70%~110%UE | EKMS2-SH220 | 220~240V 50Hz | |
690 | 70%~110%UE | EKMS2-SH380 | 380~400V 50Hz | |
690 | 70%~110%UE | EKMS2-SH440 | 440V 60Hz |
Contato auxiliar instantâneo | ||||
Tensão nominal de isolamento Ui(V) | Corrente de aquecimento convencional Ith(A) | Modelo | Configuração | |
250 | 2.5 | EKMS2-AE20 | 2N/O | |
250 | 2.5 | EKMS2-AE11 | 1N/O+1N/C |
Tensão nominal de isolamento Ui(V) | Corrente de aquecimento convencional Ith(A) | Modelo | Configuração | Starter combinado | |
690 | 6 | EKMS2-AN20 | 2N/O | EKMS2-32 | |
690 | 6 | EKMS2-AN11 | 1N/O+1N/C | ||
690 | 6 | EKMS2-AU20 | 2N/O | EKMS2-80 | |
690 | 6 | EKMS2-AU11 | 1N/O+1N/C |
Contato de sinal de falha e contato auxiliar instantâneo | |||||
Tensão nominal de isolamento Ui(V) | Corrente de aquecimento convencional Ith(A) | Modelo | Configuração | ||
Contato auxiliar instantâneo | Contato de sinal de falha | ||||
690 | 6 | 2.5 | EKMS2-FA0110 | 1N/C+1N/O | |
690 | 6 | 2.5 | EKMS2-FA0101 | 1N/C+1N/C | |
690 | 6 | 2.5 | EKMS2-FA1010 | 1N/O+1N/O | |
690 | 6 | 2.5 | EKMS2-FA1001 | 1N/O+1N/C |
Classe de aplicação, tensão operacional nominal e corrente operacional tatted do contato auxiliar instantâneo | |||||||
Categoria de utilização | AC-15 | DC-13 | |||||
Tensão operacional nominal Ue(V) | 24 | 48 | 110/127 | 230/240 | 24 | 48 | 60 |
Corrente operacional nominal Ie(A) | 2 | 1.25 | 1 | 0,5 | 1 | 0,3 | 0,15 |
Potência operacional normal P(W) | 48 | 60 | 127 | 120 | 24 | 15 | 9 |
EKMS2-MC Caixa de instalação sem botão | IP55 |
EKMS2-MC | ||||
EKMS2-32 | ||||
EKMS2-80 |

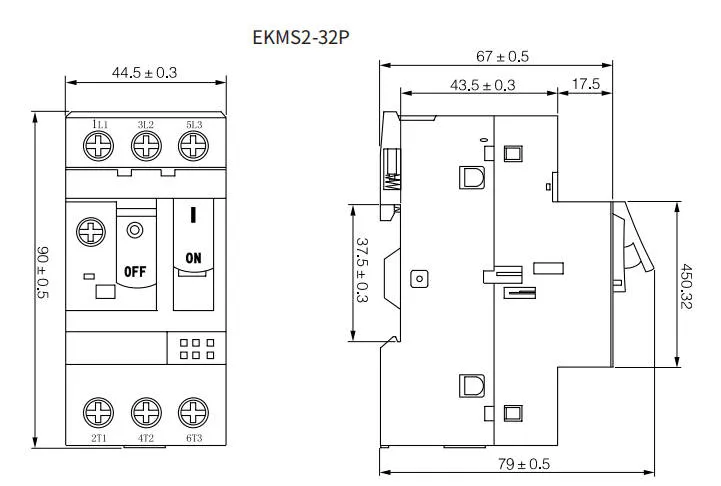

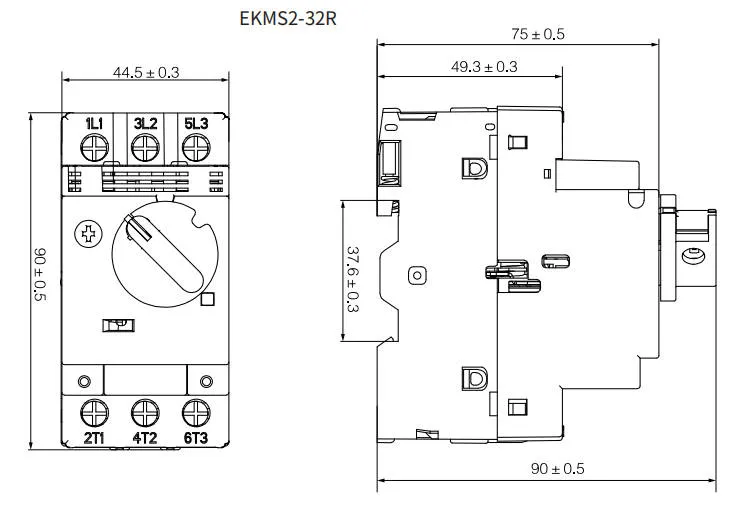

Número de referência | Especificação |
Disjuntor do Motor | |
EKMS2-3201P | Tipo de operação push MPCB 400/415V 0,1-0,16A |
EKMS2-3202P | Tipo de operação MPCB Push 400/415V 0,16-0,25A |
EKMS2-3203P | Tipo de operação push MPCB 400/415V 0,25-0,4A |
EKMS2-3204P | Tipo de operação MPCB Push 400/415V 0,4-0,63A |
EKMS2-3205P | MPCB Push tipo de operação 400/415V 0,63-1A |
EKMS2-3206P | MPCB Push tipo de operação 400/415V 1-1,6A |
EKMS2-3207P | MPCB Push tipo de operação 400/415V 1,6-2,5A |
EKMS2-3208P | Tipo de operação push MPCB 400/415V 2,5-4A |
EKMS2-3210P | Tipo de operação push MPCB 400/415V 4-6,3A |
EKMS2-3214P | Tipo de operação push MPCB 400/415V 6-10A |
EKMS2-3216P | Tipo de operação push MPCB 400/415V 9-14A |
EKMS2-3220P | Tipo de operação push MPCB 400/415V 13-18A |
EKMS2-3221P | Tipo de operação push MPCB 400/415V 17-23A |
EKMS2-3222P | MPCB Push tipo de operação 400/415V 20-25A |
EKMS2-3232P | Tipo de operação push MPCB 400/415V 24-32A |
EKMS2-3201R | Tipo de Operação Rotativa MPCB 400/415V 0,1-0,16A |
EKMS2-3202R | Tipo de Operação Rotativa MPCB 400/415V 0,16-0,25A |
EKMS2-3203R | Tipo de Operação Rotativa MPCB 400/415V 0,25-0,4A |
EKMS2-3204R | Tipo de Operação Rotativa MPCB 400/415V 0,4-0,63A |
EKMS2-3205R | Tipo de Operação Rotativa MPCB 400/415V 0,63-1A |
EKMS2-3206R | Tipo de Operação Rotativa MPCB 400/415V 1-1,6A |

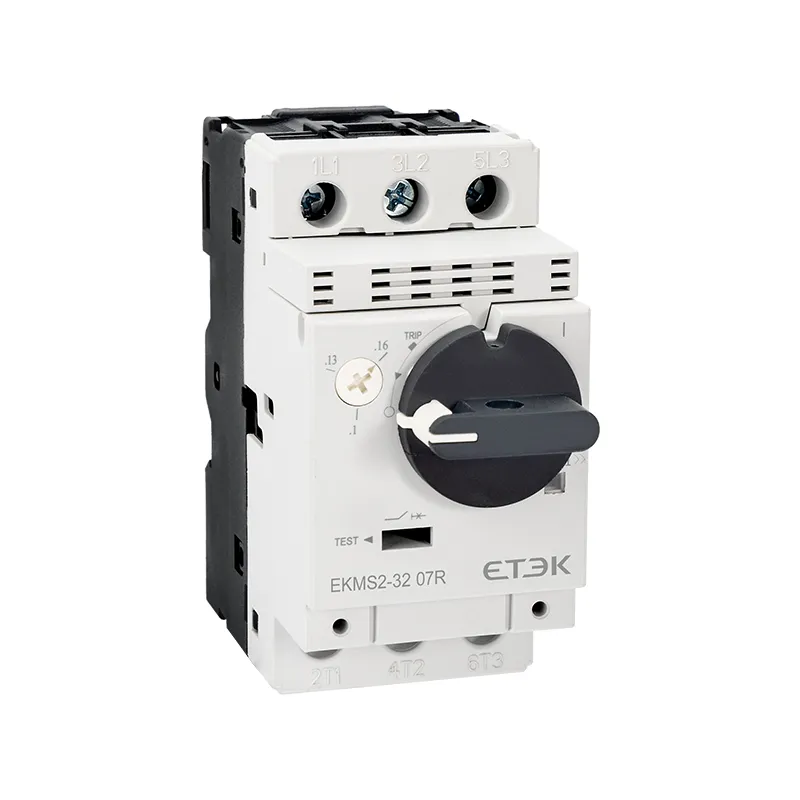

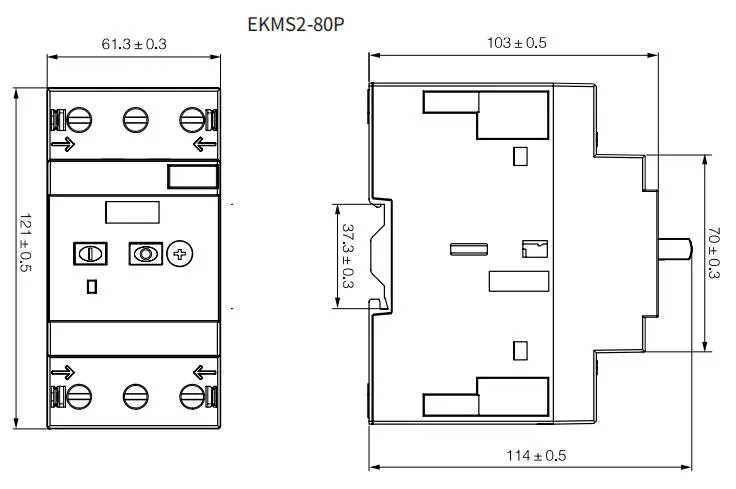

EKMS2-3207R | Tipo de Operação Rotativa MPCB 400/415V 1,6-2,5A |
EKMS2-3208R | Tipo de Operação Rotativa MPCB 400/415V 2,5-4A |
EKMS2-3210R | Tipo de Operação Rotativa MPCB 400/415V 4-6.3A |
EKMS2-3214R | Tipo de Operação Rotativa MPCB 400/415V 6-10A |
EKMS2-3216R | Tipo de Operação Rotativa MPCB 400/415V 9-14A |
EKMS2-3220R | Tipo de Operação Rotativa MPCB 400/415V 13-18A |
EKMS2-3221R | Tipo de Operação Rotativa MPCB 400/415V 17-23A |
EKMS2-3222R | Tipo de Operação Rotativa MPCB 400/415V 20-25A |
EKMS2-3232R | Tipo de Operação Rotativa MPCB 400/415V 24-32A |
EKMS2-8025P | Tipo de operação push MPCB 400/415V 16-25A |
EKMS2-8040P | Tipo de operação push MPCB 400/415V 25-40A |
EKMS2-8063P | Tipo de operação push MPCB 400/415V 40-63A |

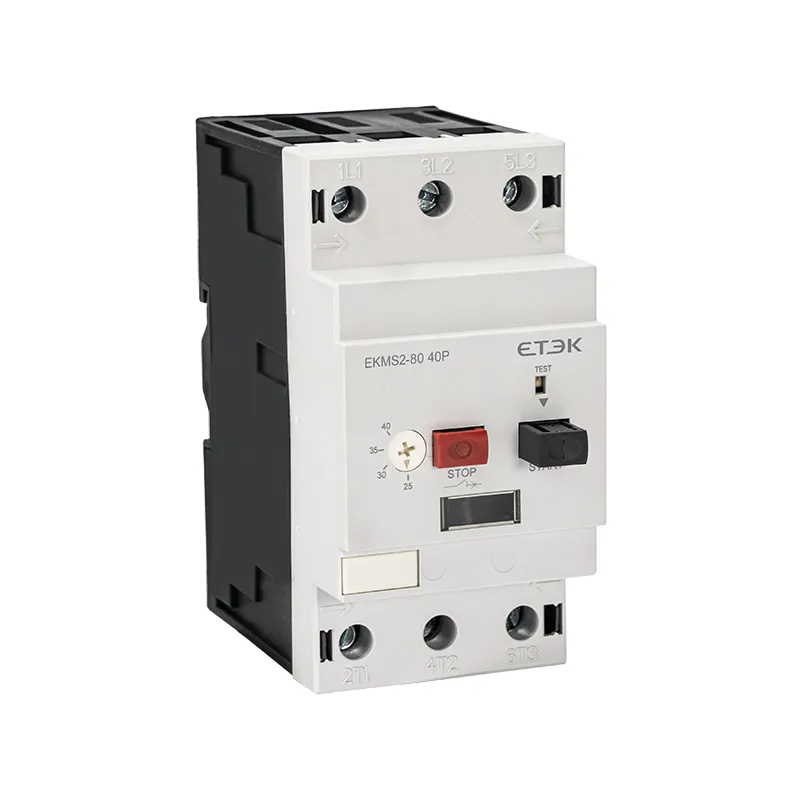

EKMS2-8080P | Tipo de operação push MPCB 400/415V 56-80A |
Acessório | |
EKMS2-UV110 | Liberação de subtensão MPCB 110VAC |
EKMS2-UV127 | Liberação de subtensão MPCB 127VAC |
EKMS2-UV220 | Liberação de subtensão MPCB 220VAC |
EKMS2-UV380 | Liberação de subtensão MPCB 380VAC |
EKMS2-UV415 | Liberação de subtensão MPCB 415VAC |
EKMS2-UV440 | Liberação de subtensão MPCB 440VAC |
EKMS2-SH110 | MPCB Shunt Release 110VAC |
EKMS2-SH127 | Liberação de Shunt MPCB 127VAC |
EKMS2-SH220 | Liberação de Shunt MPCB 220VAC |
EKMS2-SH380 | Liberação de Shunt MPCB 380VAC |
EKMS2-SH415 | Liberação de Shunt MPCB 415VAC |
EKMS2-SH440 | Liberação de Shunt MPCB 440VAC |
EKMS2-AE20 | MPCB EKMS2-32 Montagem superior do contato auxiliar 2NO |
EKMS2-AE11 | MPCB EKMS2-32 Montagem superior do contato auxiliar 1NO+1NC |
EKMS2-AN20 | MPCB EKMS2-32 Montagem lateral de contato auxiliar 2NO |
EKMS2-AN11 | MPCB EKMS2-32 Montagem lateral de contato auxiliar 1NO+1NC |
EKMS2-AU20 | MPCB EKMS2-80 Montagem lateral de contato auxiliar 2NO |
EKMS2-AU11 | MPCB EKMS2-80 Montagem lateral de contato auxiliar 1NO+1NC |
EKMS2-FA0110 | MPCB EKMS2-32 Contato Auxiliar de Sinal de Falha 1NC+1NO |
EKMS2-FA0110 | MPCB EKMS2-32 Contato Auxiliar de Sinal de Falha 1NC+1NC |
EKMS2-FA1010 | MPCB EKMS2-32 Contato Auxiliar de Sinal de Falha 1NO+1NO |
EKMS2-FA1001 | MPCB EKMS2-32 Contato Auxiliar de Sinal de Falha 1NO+1NC |
EKMS2-MC | MPCB EKMS2-32 Caixa vazia IP55 sem botão |
