DeutschAcessório para Contator Magnético CA
Investigar

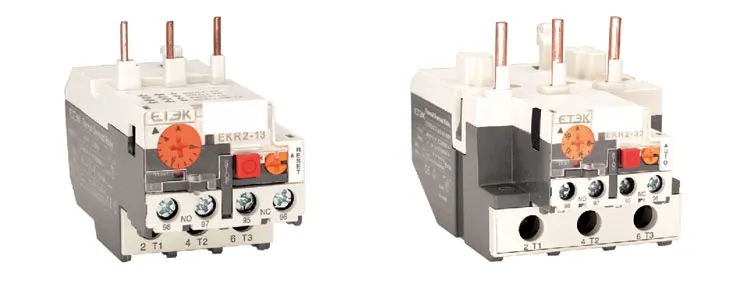

Os relés de sobrecarga são dispositivos que protegem os motores elétricos contra sobrecargas e falta de fase. Quando o motor está sobrecarregado, ele detecta isso e interrompe o fluxo de energia, evitando o superaquecimento do motor e danos ao enrolamento.
| valor elétrico | AC50/60Hz, 690V, 0,1A~630A |
| classe de viagem | 10A |
| Versão de montagem | Plug-in: Disponível para EKR2-13,23,33 |
EK | R | 2 | 13 | 10 |
Código da companhia | Relé de Sobrecarga Térmica | Número da sequência de design | Tamanho da moldura | Código da corrente nominal: Especificação básica, expressa com a corrente operacional nominal (380V/400V, AC3) |
bimetálico trifásico
Configurações de corrente continuamente ajustáveis,
Compensação de temperatura
Indicador de disparo
Botão de teste, quando o motor precisa de paradas de emergência durante a operação, é possível parar o motor
cortando seu contato do contato magnético com o botão de teste. Para testar a operação dos contatos do relé de sobrecarga térmica, o teste imediato é possível puxando para cima o botão de teste que altera o contato NO/NC.
Botão de parada, quando o motor precisa de paradas de emergência durante a operação, é possível parar o motor cortando seu contato do contato magnético com o botão de parada.
Botão de reset manual e automático
Contato 1N/O separado eletricamente mais contato 1N/C

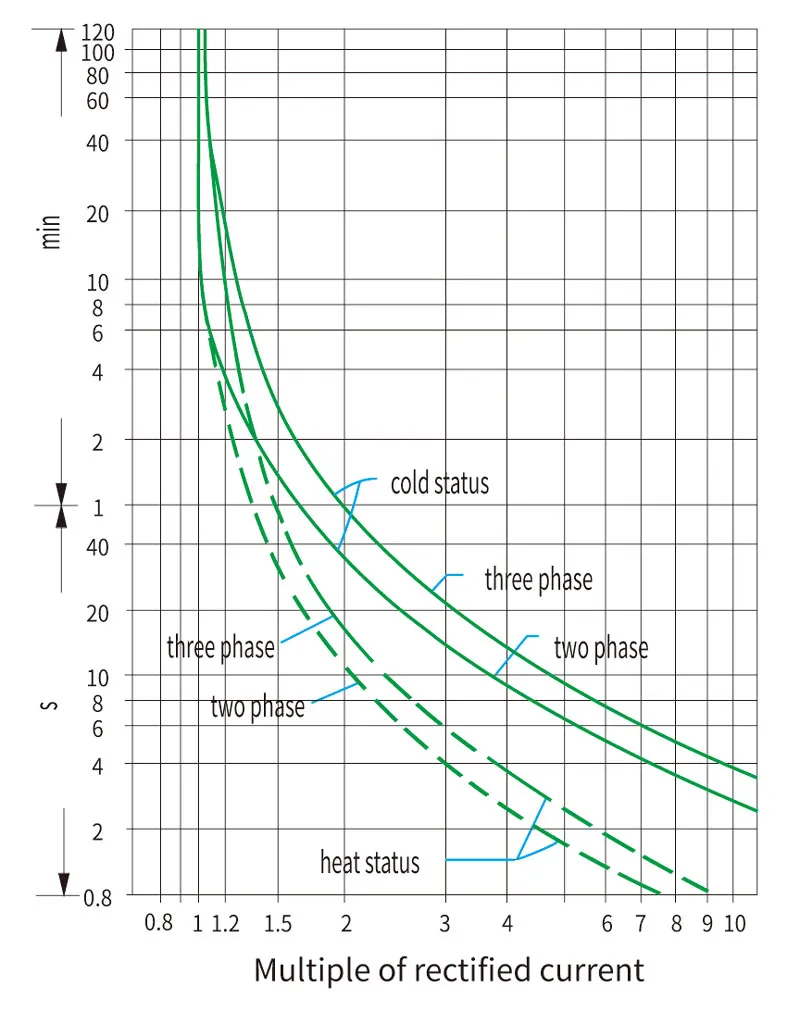

propriedade de proteção | |||||
| Item | Número da Série | eu/dentro | Tempo de operação Tp | Condição de teste | |
| Sobrecarga proteção | 1 | 1.05 | >2h | Iniciar do estado frio | |
| 2 | 1.2 | ≤2h | Comece do estado de calor, logo após o item nº 1 | ||
| 3 | 1,5 | ≤2min | Comece do estado de calor, logo após o item nº 1 | ||
| 4 | 7.2 | 2s | Iniciar do estado frio | ||
| Falha de fase proteção | 5 | Quaisquer duas fases | outras fases | >2h | Iniciar do estado frio |
| 1 | 0,9 | ||||
| 6 | 1.15 | 0 | ≤2h | Comece do estado de calor, logo após o item nº 5 | |
Dados Técnicos Principais | ||
| Função de proteção de falha de fase | Sim | |
| Reinicialização automática e manual | Sim | |
| Compensação de temperatura | Sim | |
| Indicador de disparo | Sim | |
| Botão de teste e parada | Sim | |
| Modo de montagem | Plugar | Sim |
| Independente | Sim | |
| Nº de contatos | 1N/O+1N/C | |
| contatos auxiliares | Corrente nominal (A) (AC-15 220V) | 2.73 |
| Corrente nominal (A) (AC-15 380V) | 1,58 | |
| Corrente nominal (A) (DC-13 220V) | 0,2 | |
Fiação | |||||

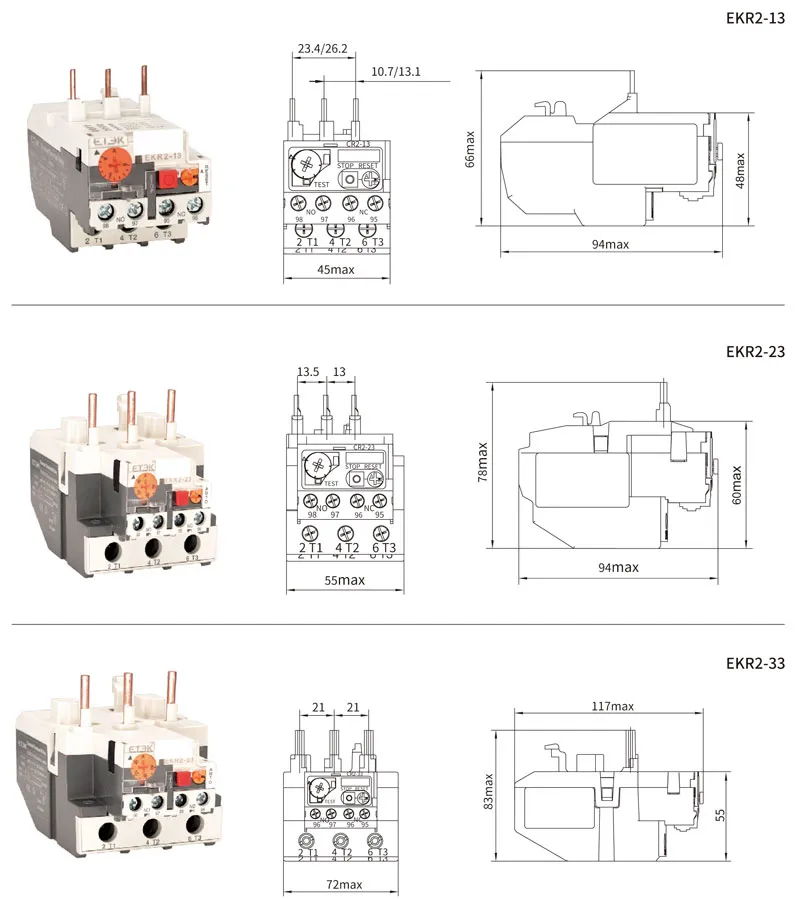

| Unid | EKR2-13 | EKR2-23 | EKR2-33 | ||
| Área da seção transversal do condutor mm2 | Circuito principal | Fio simples ou trançado | 1~4 | 4~10 | 4~35 |
| Parafuso de fiação | M4 | M4 | M10 | ||
| circuito auxiliar | Fio simples ou trançado | 0,5~2,5 | 0,5~2,5 | 0,5~2,5 | |
| Parafuso de fiação | M3,5 | M3,5 | M3,5 | ||
Montagem com contator | |||||
| Modelo de relé de sobrecarga | Código | Corrente nominal (A) | Tipo de fusível recomendado (RT16 recomendado) | Contator compatível | |
| sou | gG | ||||
| EKR2-13 | 1301 | 0,1~0,16 | 0,25 | 2 | EKC1-09 EKC1-12 EKC1-18 EKC1-25 EKC1-32 |
| 1302 | 0,16~0,25 | 0,5 | 2 | ||
| 1303 | 0,25~0,4 | 1 | 2 | ||
| 1304 | 0,4~0,63 | 1 | 2 | ||
| 1305 | 0,63~1 | 2 | 4 | ||
| 1306 | 1~1,6 | 2 | 4 | ||
| 1307 | 1,6~2,5 | 4 | 6 | ||
| 1308 | 2,5~4 | 6 | 10 | ||
| 1310 | 4~6 | 8 | 16 | ||
| 1312 | 5,5~8 | 12 | 20 | ||
| 1314 | 7~10 | 12 | 20 | ||
| 1316 | 9~13 | 16 | 25 | ||
| 1321 | 12~18 | 20 | 35 | ||
| 1322 | 17~25 | 25 | 50 | ||
| EKR2-23 | 2353 | 23~32 | 40 | 63 | EKC1-32 |
| 2355 | 30~40 | 40 | 80 | ||
| EKR2-33 | 3353 | 23~32 | 40 | 63 | EKC1-40 EKC1-50 EKC1-65 EKC1-80 EKC1-95 |
| 3355 | 30~40 | 40 | 100 | ||
| 3357 | 37~50 | 63 | 100 | ||
| 3359 | 48~65 | 63 | 100 | ||
| 3361 | 55~70 | 80 | 125 | ||
| 3363 | 63~80 | 80 | 125 | ||
| 3365 | 80~93 | 100 | 160 | ||
| Número de referência | Especificação |
| EKR2-1301 | Corrente do relé de sobrecarga térmica 0,1-0,16A |
| EKR2-1302 | Corrente do relé de sobrecarga térmica 0,16-0,25A |
| EKR2-1303 | Corrente do relé de sobrecarga térmica 0,25-0,4A |
| EKR2-1304 | Corrente do relé de sobrecarga térmica 0,4-0,63A |
| EKR2-1305 | Corrente do relé de sobrecarga térmica 0,63-1A |
| EKR2-1306 | Corrente do Relé de Sobrecarga Térmica 1-1,6A |
| EKR2-1307 | Corrente do relé de sobrecarga térmica 1,6-2,5A |
| EKR2-1308 | Corrente do Relé de Sobrecarga Térmica 2,5-4A |
| EKR2-1310 | Corrente do Relé de Sobrecarga Térmica 4-6A |
| EKR2-1312 | Corrente do relé de sobrecarga térmica 5,5-8A |
| EKR2-1314 | Corrente do Relé de Sobrecarga Térmica 7-10A |
| EKR2-1316 | Corrente do Relé de Sobrecarga Térmica 9-13A |
| EKR2-1321 | Corrente do Relé de Sobrecarga Térmica 12-18A |
| EKR2-1322 | Corrente do Relé de Sobrecarga Térmica 17-25A |

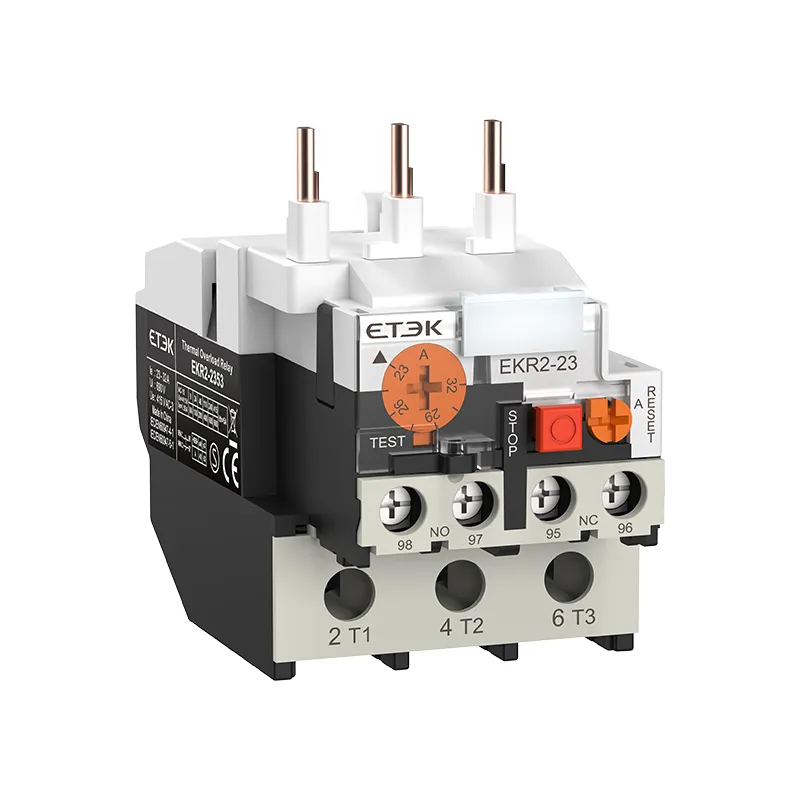

| EKR2-2353 | Corrente do Relé de Sobrecarga Térmica 23-32A |
| EKR2-2355 | Corrente do Relé de Sobrecarga Térmica 30-40A |
| EKR2-3353 | Corrente do Relé de Sobrecarga Térmica 23-32A |

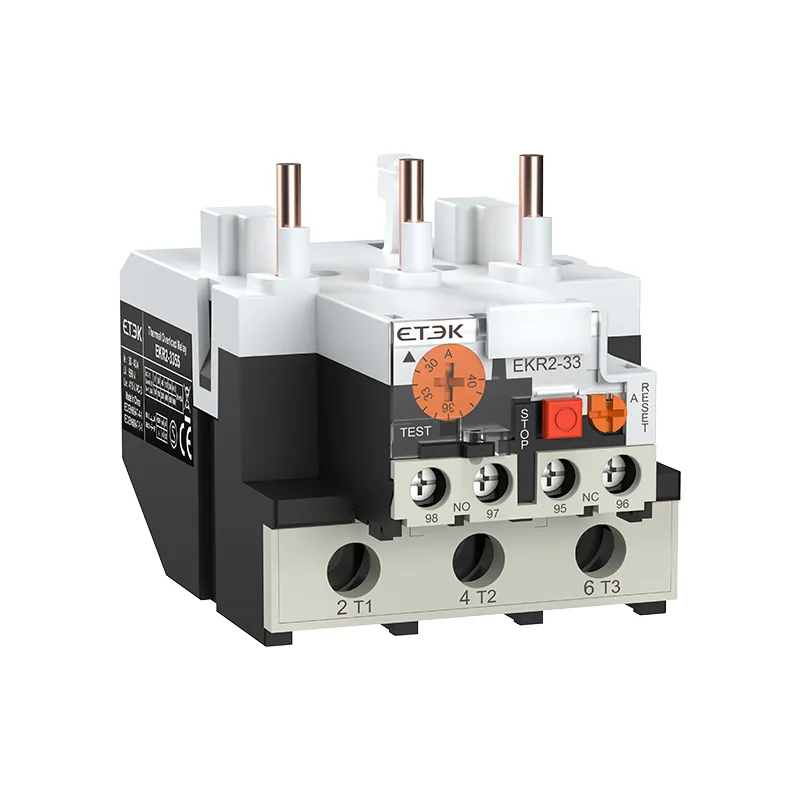

| EKR2-3355 | Corrente do Relé de Sobrecarga Térmica 30-40A |
| EKR2-3357 | Corrente do Relé de Sobrecarga Térmica 37-50A |
| EKR2-3359 | Corrente do Relé de Sobrecarga Térmica 48-65A |
| EKR2-3361 | Corrente do Relé de Sobrecarga Térmica 55-70A |
| EKR2-3363 | Corrente do Relé de Sobrecarga Térmica 63-80A |
| EKR2-3365 | Corrente do Relé de Sobrecarga Térmica 80-93A |
