ETM-MX+OF Shunt Release and Auxiliary Contact

ETM-MX+OF Shunt Release and Auxiliary Contact

ETM-MX+OF

Liberação de derivação e contato auxiliar

Combines shunt trip functionality with status feedback for remote control and status indication.

Typical Applications：

Complex automation systems requiring control and feedback mechanisms.

Width: 18mm
Mechanical status indicator
Standard: IEC/EN 60947-5-1
Rated voltage: 24–48V AC/DC / 110–400V AC/DC
Shunt release with integrated 1NO + 1NC auxiliary contact
Enables remote tripping with simultaneous status feedback

Pergunte AGORA

Características do produto

Dicas sobre o produto

Dados técnicos

Descarregar ficheiros

Características do produto

Circuit breaker body
ETM-TZ mechanical interlock
ETM-MV+MN over-undervoltage release
ETM-MN undervoltage release
ETM-MV overvoltage release
ETM-MNs voltage loss release
ETM-MX+OF shunt release and auxiliary contact
ETM-MX shunt release
ETM-OF auxiliary contact
ETM-FB auxiliary and alarm contact

Dicas sobre o produto

Installation

Wiring Diagram

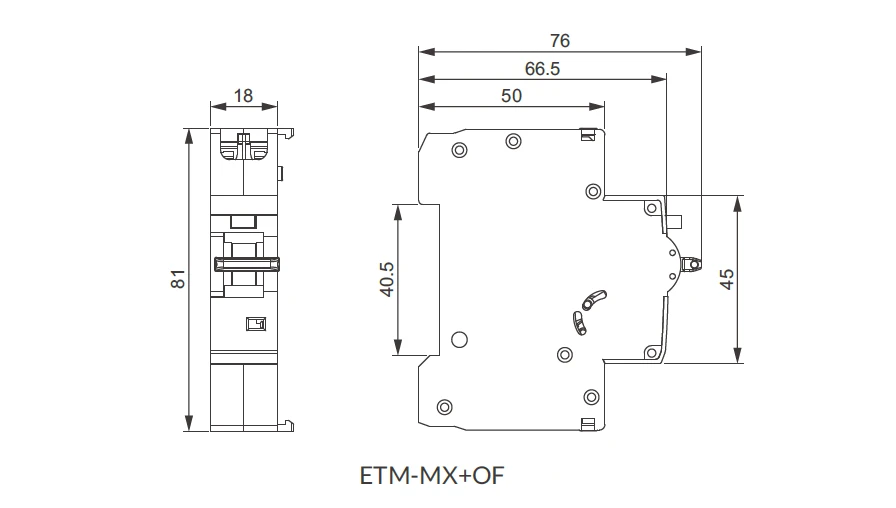

Dimension (mm)

Dados técnicos

Technical Data
Model		ETM-MX+OF-48	ETM-MX+OF-400
Standard		IEC/EN 60947-5-1
Number of contacts		1NO+1NC
Rated voltage (Ue)	AC/DC	24~48V	110~400V
Operating frequency		50/60Hz
Rated insulation voltage (Ui)		400V
Rated impulse withstand voltage (Uimp)		2.5kV
Pollution degree		2
Mechanical state indicator		Yes
Terminal type		Lug type
Terminal capacity		Up to 2.5mm²
Tightening torque		0.8 N.m
Ambient temperature		-5℃~+40℃
Storage temperature		-25℃~+70℃
Product width		18mm
Compatible product		T Series MCB, RCBO
