A montagem e remoção do quarto polo e contato auxiliar são rápidas e simples sem ferramentas.
01 | Add-o ntacts | 02 | tampa do terminal | 03 | Quarto poste adicional de montagem lateral |
A chave seccionadora adota o mesmo auxiliar A chave de isolação pode ser instalada com até | A tampa do terminal do interruptor de isolação tem um simples | Operação de contato simultâneo ou antecipado | |||
04 | Troque o corpo | 05 | Alça Giratória | ||
O switch adota contato de compressão | Alça giratória, com cadeado anti-manipulação |

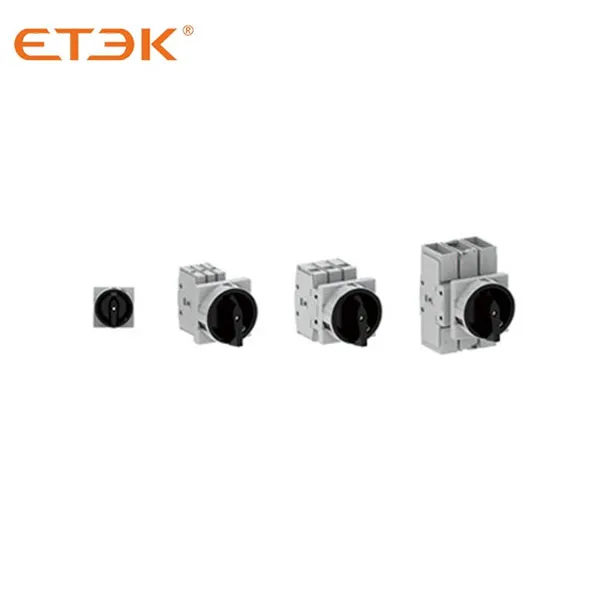

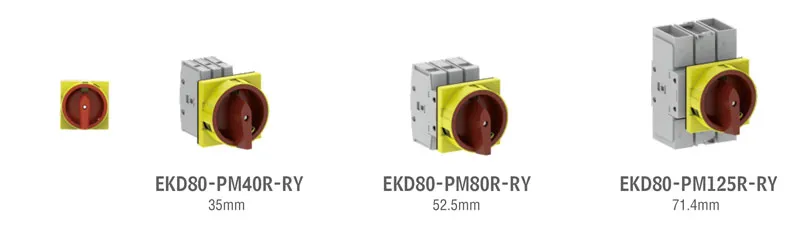

Tipo | 3P | EKD80 -PM16R -3RY | EKD80 -PM20R -3RY | EKD80 -PM25R -3RY | EKD80 -PM32R -3RY | EKD80 -PM40R -3RY | EKD80 -PM63R -3RY | EKD80 -PM80R -3RY | EKD80 -PM80HR -3RY | EKD80 -PM100R -3RY | EKD80 -PM125R -3RY | |
4P | EKD80 -PM16R -4RY | EKD80 -PM20R -4RY | EKD80 -PM25R -4RY | EKD80 -PM32R -4RY | EKD80 -PM40R -4RY | EKD80 -PM63R -4RY | EKD80 -PM80R -4RY | EKD80 -PM80HR -4RY | EKD80-PM100R -4RY | EKD80 -PM125R -4RY | ||
Atual Corrente de aquecimento acordada (≤40°C) | 16A | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A | 125A | ||
Operacional classificado IEC arquivo atual AC-21 A/B (≤690V) | 16A/16A | 20A/20A | 25A/25A | 32A/32A | 40A/40A | 63A/63A | 80A/80A | 100A/100A | 100A/100A | 125A/125A | ||
classificação lEC | 415V | 16A/16A | 20A/20A | 25A/25A | 32A/32A | 40A/40A | 63A/63A | 80A/80A | 100A/100A | 100A/100A | 125A/125A | |
500V | ||||||||||||
690V | 32A/40A | 40A/63A | 63A/80A | 63A/80A | 80A/100A | 100A/125A | ||||||
Classificação IEC | 415V | 16A/16A | 20A/20A | 25A/25A | 32A/32A | 40A/40A | 63A/63A | 80A/80A | 80A/80A | 100A/100A | 125A/125A | |
500V | 25A/25A | 63A/63A | 80A/80A | 100A/125A | ||||||||
690V | 40A/40A | 63A/63A | 63A/63A | |||||||||
classificação lEC | 110VCC | 16A① | 20A① | 25A① | 32A① | 40A① | 63A① | 80A① | 80A① | 100A① | 125A① | |
250VCC | 16A② | 20A② | 25A② | 32A② | 40A② | 63A② | 80A② | 80A② | 100A② | 125A② | ||
400VCC | 16A③ | 20A③ | 25A③ | 25A③ | 40A③ | 63A③ | ||||||
classificação lEC | 415V | 7,5KW | 9KW | 11KW | 15KW | 18,5 KW | 30KW | 37KW | 45KW | 55KW | ||
500V | ||||||||||||
690V | 11KW | 15KW | ||||||||||
Corrente suportável de curto-circuito do fusível de proteção (valor esperado kA rms) | ||||||||||||
classe de fusível | 415V | 16A | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 125A | ||
classificado condicional corrente de curto-circuito | 415V | 50kA | 25kA | |||||||||
Corrente suportável de curto-circuito do disjuntor para proteção, qualquer disjuntor que possa desarmar em 0,3s | ||||||||||||
classificado para curto prazo suportar corrente | 0,3S | 2,5 kA | 3kA | 5kA | ||||||||
Desempenho de curto-circuito (desprotegido) | ||||||||||||
classificado para curto prazo suportar corrente | 1S | 1,26kA | 1,5 kA | 2,75kA | ||||||||
Curto-circuito nominal capacidade de fabricação | 1,8 kA | 2,1 kA | 3,9 kA | |||||||||
Área transversal dos terminais | 1,5~16mm2 | 2,5~35mm2 | 10~70mm2 | |||||||||
Tensão de isolamento nominal Ui | 800V | |||||||||||
Resistente ao impulso nominal voltagem Uimp | 8kV | |||||||||||
Resistência Mecânica | 100000 | |||||||||||
Temperatura ambiente | Operando -25...+55℃ Armazenamento -40...+70°C |
①Cada pólo é usado como positivo e negativo
②Três pólos são usados em série com pólos positivos e negativos, dos quais dois pólos estão em série e o outro é negativo
③quatro polos são usados em série com polos positivos e negativos

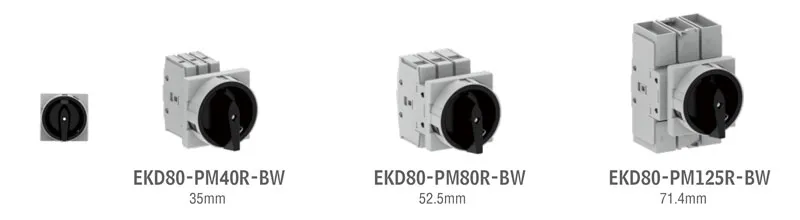

Tipo | 3P | EKD80- PM16R -3BW | EKD80- PM20R -3BW | EKD80- PM25R -3BW | EKD80- PM32R -3BW | EKD80- PM40R -3BW | EKD80- PM63R -3BW | EKD80- PM80R -3BW | EKD80- PM80HR -3BW | EKD80- PM100R -3BW | EKD80- PM125R -3BW | |
4P | EKD80- PM16R -4BW | EKD80- PM20R -4BW | EKD80- PM25R -4BW | EKD80- PM32R -4BW | EKD80- PM40R -4BW | EKD80- PM63R -4BW | EKD80- PM80R -4BW | EKD80- PM80HR -4BW | EKD80- PM100R -4BW | EKD80- PM125R -4BW | ||
Atual Corrente de aquecimento acordada (≤40°C) | 16A | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A | 125A | ||
Operacional classificado IEC arquivo atual AC-21 A/B (≤690V) | 16A/16A | 20A/20A | 25A/25A | 32A/32A | 40A/40A | 63A/63A | 80A/80A | 100A/100A | 100A/100A | 125A/125A | ||
classificação lEC | 415V | 16A/16A | 20A/20A | 25A/25A | 32A/32A | 40A/40A | 63A/63A | 80A/80A | 100A/100A | 100A/100A | 125A/125A | |
500V | ||||||||||||
690V | 32A/40A | 40A/63A | 63A/80A | 63A/80A | 80A/100A | 100A/125A | ||||||
Classificação IEC | 415V | 16A/16A | 20A/20A | 25A/25A | 32A/32A | 40A/40A | 63A/63A | 80A/80A | 80A/80A | 100A/100A | 125A/125A | |
500V | 25A/25A | 63A/63A | 80A/80A | 100A/125A | ||||||||
690V | 40A/40A | 63A/63A | 63A/63A | |||||||||
classificação lEC | 110VCC | 16A① | 20A① | 25A① | 32A① | 40A① | 63A① | 80A① | 80A① | 100A① | 125A① | |
250VCC | 16A② | 20A② | 25A② | 32A② | 40A② | 63A② | 80A② | 80A② | 100A② | 125A② | ||
400VCC | 16A③ | 20A③ | 25A③ | 25A③ | 40A③ | 63A③ | ||||||
classificação lEC | 415V | 7,5KW | 9KW | 11KW | 15KW | 18,5 KW | 30KW | 37KW | 45KW | 55KW | ||
500V | ||||||||||||
690V | 11KW | 15KW | ||||||||||
Corrente suportável de curto-circuito do fusível de proteção (valor esperado kA rms) | ||||||||||||
classe de fusível | 415V | 16A | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 125A | ||
classificado condicional corrente de curto-circuito | 415V | 50kA | 25kA | |||||||||
Corrente suportável de curto-circuito do disjuntor para proteção, qualquer disjuntor que possa desarmar em 0,3s | ||||||||||||
classificado para curto prazo suportar corrente | 0,3S | 2,5 kA | 3kA | 5kA | ||||||||
Desempenho de curto-circuito (desprotegido) | ||||||||||||
classificado para curto prazo suportar corrente | 1S | 1,26kA | 1,5 kA | 2,75kA | ||||||||
Curto-circuito nominal capacidade de fabricação | 1,8 kA | 2,1 kA | 3,9kA | |||||||||
Área transversal dos terminais | 1,5~16mm2 | 2,5~35mm2 | 10~70mm2 | |||||||||
Tensão de isolamento nominal Ui | 800V | |||||||||||
Resistente ao impulso nominal voltagem Uimp | 8kV | |||||||||||
Resistência Mecânica | 100000 | |||||||||||
Temperatura ambiente | Operando -25...+55℃ Armazenamento -40...+70°C |
①Cada pólo é usado como positivo e negativo
②Três pólos são usados em série com pólos positivos e negativos, dos quais dois pólos estão em série e o outro é negativo
③quatro polos são usados em série com polos positivos e negativos

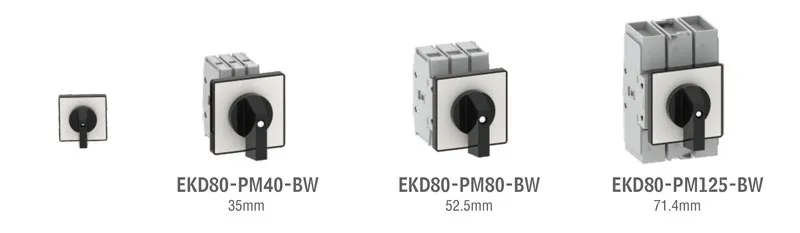

Tipo | 3P | EKD80- PM16 -3BW | EKD80- PM20 -3BW | EKD80- PM25 -3BW | EKD80- PM32 -3BW | EKD80- PM40 -3BW | EKD80- PM63 -3BW | EKD80- PM80 -3BW | EKD80- PM80H -3BW | EKD80- PM100 -3BW | EKD80- PM125 -3BW | |
4P | EKD80- PM16 -4BW | EKD80- PM20 -4BW | EKD80- PM25 -4BW | EKD80- PM32 -4BW | EKD80- PM40 -4BW | EKD80- PM63 -4BW | EKD80- PM80 -4BW | EKD80- PM80H -4BW | EKD80- PM100 -4BW | EKD80- PM125 -4BW | ||
Atual Corrente de aquecimento acordada (≤40°C) | 16A | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A | 125A | ||
Operacional classificado IEC arquivo atual AC-21 A/B (≤690V) | 16A/16A | 20A/20A | 25A/25A | 32A/32A | 40A/40A | 63A/63A | 80A/80A | 100A/100A | 100A/100A | 125A/125A | ||
classificação lEC | 415V | 16A/16A | 20A/20A | 25A/25A | 32A/32A | 40A/40A | 63A/63A | 80A/80A | 100A/100A | 100A/100A | 125A/125A | |
500V | ||||||||||||
690V | 32A/40A | 40A/63A | 63A/80A | 63A/80A | 80A/100A | 100A/125A | ||||||
Classificação IEC | 415V | 16A/16A | 20A/20A | 25A/25A | 32A/32A | 40A/40A | 63A/63A | 80A/80A | 80A/80A | 100A/100A | 125A/125A | |
500V | 25A/25A | 63A/63A | 80A/80A | 100A/125A | ||||||||
690V | 40A/40A | 63A/63A | 63A/63A | |||||||||
classificação lEC | 110VCC | 16A① | 20A① | 25A① | 32A① | 40A① | 63A① | 80A① | 80A① | 100A① | 125A① | |
250VCC | 16A② | 20A② | 25A② | 32A② | 40A② | 63A② | 80A② | 80A② | 100A② | 125A② | ||
400VCC | 16A③ | 20A③ | 25A③ | 25A③ | 40A③ | 63A③ | ||||||
classificação lEC | 415V | 7,5KW | 9KW | 11KW | 15KW | 18,5 KW | 30KW | 37KW | 45KW | 55KW | ||
500V | ||||||||||||
690V | 11KW | 15KW | ||||||||||
Corrente suportável de curto-circuito do fusível de proteção (valor esperado kA rms) | ||||||||||||
classe de fusível | 415V | 16A | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 125A | ||
classificado condicional corrente de curto-circuito | 415V | 50kA | 25kA | |||||||||
Corrente suportável de curto-circuito do disjuntor para proteção, qualquer disjuntor que possa desarmar em 0,3s | ||||||||||||
classificado para curto prazo suportar corrente | 0,3S | 2,5 kA | 3kA | 5kA | ||||||||
Desempenho de curto-circuito (desprotegido) | ||||||||||||
classificado para curto prazo suportar corrente | 1S | 1,26kA | 1,5 kA | 2,75kA | ||||||||
Curto-circuito nominal capacidade de fabricação | 1,8 kA | 2,1 kA | 3,9kA | |||||||||
Área transversal dos terminais | 1,5~16mm2 | 2,5~35mm2 | 10~70mm2 | |||||||||
Tensão de isolamento nominal Ui | 800V | |||||||||||
Resistente ao impulso nominal voltagem Uimp | 8kV | |||||||||||
Resistência Mecânica | 100000 | |||||||||||
Temperatura ambiente | Operando -25...+55℃ Armazenamento -40...+70°C |
①Cada pólo é usado como positivo e negativo
②Três pólos são usados em série com pólos positivos e negativos, dos quais dois pólos estão em série e o outro é negativo
③quatro polos são usados em série com polos positivos e negativos
Dimensão total e de instalação (mm)
