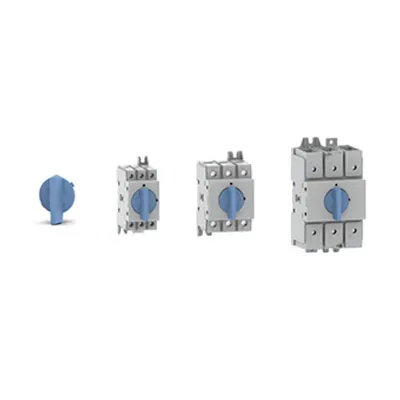

Visão geral do produto

Interruptor isolado CA

EKD80 -	PM	80	R ^①	-3	RY ^②
Tipo de interruptor - seccionadores	Formulário de instalação Instalação de trilhos DB Montagem do painel PM Instalação de fechadura de porta DC Caixas plásticas externas EL Caixa externa de alumínio ELA	Corrente nominal (A) 16 16A (Quadro 40) 20 20A (Quadro 40) 25 25A (Quadro 40) 32 32A (Quadro 40) 40 40A (Quadro 40) 63 63A (Quadro 80) 80 80A (Quadro 80) 80H 100A (Quadro 80) 100 100A (Quadro 125) 125 125A (Quadro 125)	Formulário de bloqueio Vazio Sem fechadura R Com trava	Polos 2 2P 3 3P 4 4P 5 5P 6 6P 7 7P 8 8P	Opção de alça RY Alça giratória vermelha/amarela Somente com fechadura Alça giratória preta/branca BW Opcional com fechadura/sem fechadura BB Preto/alça giratória preta Somente sem fechadura

①Não adequado para caixa externa de plástico EL / caixa externa de alumínio ELA
②Não adequado para instalação em trilho DB / caixa externa de plástico EL / caixa externa de alumínio ELA

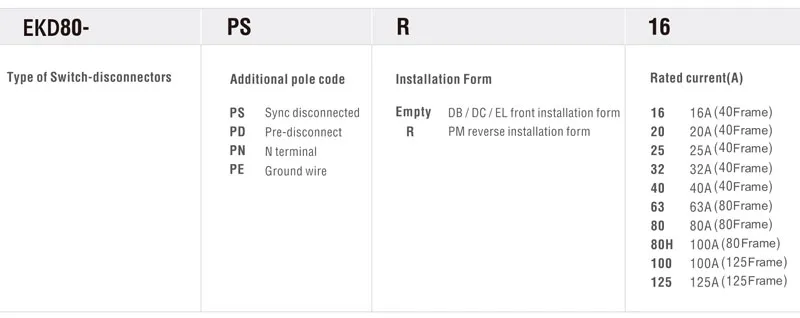

Postes adicionais de montagem lateral

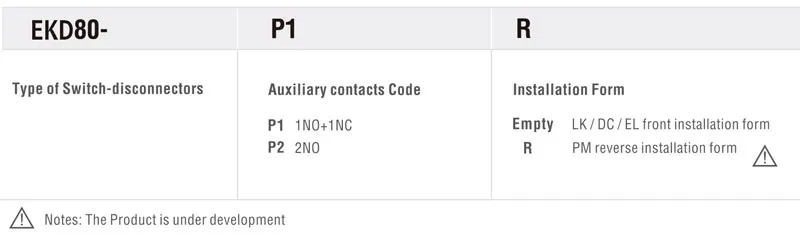

Contatos auxiliares adicionais

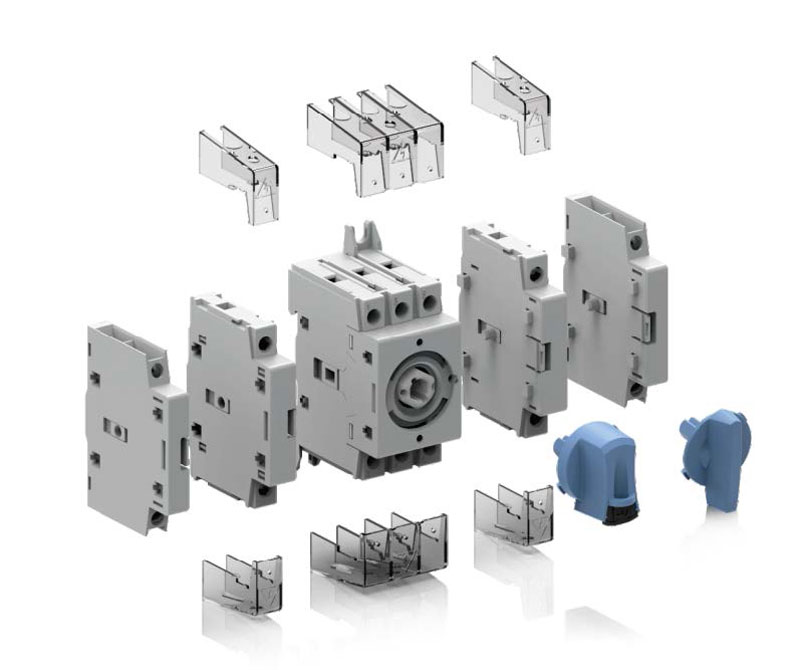

A montagem e a remoção do quarto polo e do contato auxiliar são rápidas e simples, sem necessidade de ferramentas.


01	Contatos auxiliares adicionais	02	Tampa do terminal	03	Quarto poste adicional de montagem lateral
	O interruptor de isolamento adota o mesmo auxiliar. contato, e o contato auxiliar e o O polo principal da chave atua simultaneamente. Um contato normalmente aberto com a PR se desconecta. A função pode ser fornecida conforme necessário. O interruptor de isolamento pode ser instalado. com até quatro acessórios auxiliares (Aproximadamente 2 e 2 à esquerda)		A tampa do terminal do interruptor de isolamento tem um design simples. Design elegante, PC transparente de alta qualidade Material retardante de chamas, de alta resistência, Sem alteração de cor após uso prolongado. Impermeável, de alta qualidade e fácil de instalar.		Operação de contato simultâneo ou antecipado do quarto polo em relação a os polos do seccionador da chave.
04	Corpo de interruptor	05	Peças da alça giratória
	O interruptor adota contato por compressão. tecnologia de abertura e fechamento, e possui a função de desconexão completa indicação. De acordo com sua mecânica Em princípio, este interruptor pode funcionar normalmente. em qualquer posição, sem ter que considerar o problema de deixar passageiros.		A tampa do terminal do interruptor de isolamento tem um design simples. Design elegante, PC transparente de alta qualidade Material retardante de chamas, de alta resistência, Sem alteração de cor após uso prolongado. Impermeável, de alta qualidade e fácil de instalar.

Parâmetros técnicos

Technical Data

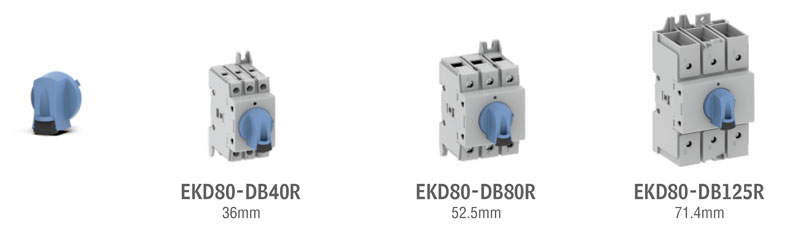

Método de instalação de trilhos

Tipo

3P

EKD80- DB16R -3

EKD80- DB20R -3

EKD80- DB25R -3

EKD80- DB32R -3

EKD80- DB40R -3

EKD80- DB63R -3

EKD80- DB80R -3

EKD80- DB80HR -3

EKD80- DB100R -3

EKD80- DB125R -3

4P

EKD80- DB16R -4

EKD80- DB20R -4

EKD80- DB25R -4

EKD80- DB32R -4

EKD80- DB40R -4

EKD80- DB63R -4

EKD80- DB80R -4

EKD80- DB80HR -4

EKD80- DB100R -4

EKD80- DB125R -4

Atual

Corrente de aquecimento acordada

(≤40°C)

16A

20A

25A

32A

40A

63A

80A

100A

125A

Classificação operacional IEC

atual le

AC-21 A/B (≤690V)

16A/16A

20A/20A

25A/25A

32A/32A

40A/40A

63A/63A

80A/80A

100A/100A

125A/125A

Classificação IEC
operacional
atual le
AC-22A/B

415V

16A/16A

20A/20A

25A/25A

32A/32A

40A/40A

63A/63A

80A/80A

100A/100A

125A/125A

500V

690V

32A/40A

40A/63A

63A/80A

80A/100A

100A/125A

Classificação IEC
operacional
atual le
AC-23A/B

415V

16A/16A

20A/20A

25A/25A

32A/32A

40A/40A

63A/63A

80A/80A

100A/100A

125A/125A

500V

25A/25A

63A/63A

80A/100A

100A/125A

690V

40A/40A

63A/63A

Classificação IEC
operacional
atual le
DC-21B

110 VCC

16A①

20A①

25A①

32A①

40A①

63A①

80A①

100A①

125A①

250 VCC

16A②

20A②

25A②

32A②

40A②

63A②

80A②

100A②

125A②

400 VCC

16A③

20A③

25A③

40A③

63A③

Classificação IEC
operacional
energia (trifásica)
AC-23A/B

415V

7,5 kW

9 kW

11 kW

15 kW

18,5 kW

30 kW

37 kW

45 kW

55 kW

500V

690V

11 kW

15 kW

Corrente suportável em curto-circuito da proteção do fusível (valor esperado em kA rms)

Classe Fuse

415V

16A

20A

25A

32A

40A

63A

80A

100A

125A

Classificação condicional

corrente de curto-circuito

415V

50kA

25kA

Corrente suportável de curto-circuito do disjuntor para proteção; qualquer disjuntor que possa desarmar em 0,3s.

Classificado como de curta duração.

suportar corrente

0,3S

2,5kA

3kA

5kA

Desempenho em curto-circuito (sem proteção)

Classificado como de curta duração.

suportar corrente

1S

1,26 kA

1,5kA

2,75 kA

Curto-circuito nominal

capacidade de produção

1,8 kA

2,1 kA

3,9 kA

Área transversal dos terminais

1,5~16mm²

2,5~35mm²

10~70mm²

Tensão de isolamento nominal Ui

800V

Resistência ao impulso nominal

tensão Uimp

8kV

Resistência Mecânica

100000

Temperatura ambiente

Operação: -25...+55℃; Armazenamento: -40...+70°C

①Cada polo é usado como positivo e negativo
②Três polos são usados em série com polos positivos e negativos, dos quais dois polos estão em série e o outro é negativo.
③ Quatro polos são usados em série com polos positivos e negativos.

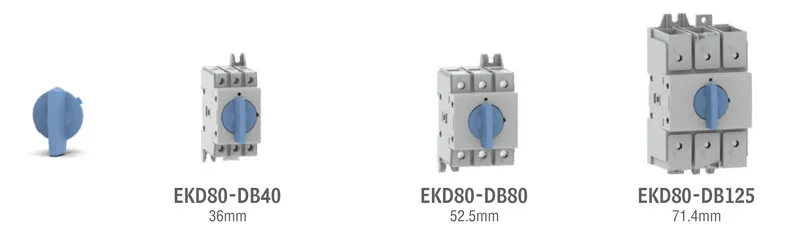

Método de instalação de trilhos

Tipo

3P

EKD80 -DB16 -3

EKD80 -DB20 -3

EKD80 -DB25 -3

EKD80 -DB32 -3

EKD80 -DB40 -3

EKD80 -DB63 -3

EKD80 -DB80 -3

EKD80 -DB80H -3

EKD80 -DB100 -3

EKD80 -DB125 -3

4P

EKD80 -DB16 -4

EKD80 -DB20 -4

EKD80 -DB25 -4

EKD80 -DB32 -4

EKD80 -DB40 -4

EKD80 -DB63 -4

EKD80 -DB80 -4

EKD80 -DB80H -4

EKD80 -DB100 -4

EKD80 -DB125 -4

Atual

Corrente de aquecimento acordada

(≤40°C)

16A

20A

25A

32A

40A

63A

80A

100A

125A

Classificação operacional IEC

atual le

AC-21 A/B (≤690V)

16A/16A

20A/20A

25A/25A

32A/32A

40A/40A

63A/63A

80A/80A

100A/100A

125A/125A

Classificação IEC
operacional
atual le
AC-22A/B

415V

16A/16A

20A/20A

25A/25A

32A/32A

40A/40A

63A/63A

80A/80A

100A/100A

125A/125A

500V

690V

32A/40A

40A/63A

63A/80A

80A/100A

100A/125A

Classificação IEC
operacional
atual le
AC-23A/B

415V

16A/16A

20A/20A

25A/25A

32A/32A

40A/40A

63A/63A

80A/80A

100A/100A

125A/125A

500V

25A/25A

63A/63A

80A/100A

100A/125A

690V

40A/40A

63A/63A

Classificação IEC
operacional
atual le
DC-21B

110 VCC

16A①

20A①

25A①

32A①

40A①

63A①

80A①

100A①

125A①

250 VCC

16A②

20A②

25A②

32A②

40A②

63A②

80A②

100A②

125A②

400 VCC

16A③

20A③

25A③

40A③

63A③

Classificação IEC
operacional
energia (trifásica)
AC-23A/B

415V

7,5 kW

9 kW

11 kW

15 kW

18,5 kW

30 kW

37 kW

45 kW

55 kW

500V

690V

11 kW

15 kW

Corrente suportável em curto-circuito da proteção do fusível (valor esperado em kA rms)

Classe Fuse

415V

16A

20A

25A

32A

40A

63A

80A

100A

125A

Classificação condicional

corrente de curto-circuito

415V

50kA

25kA

Corrente suportável de curto-circuito do disjuntor para proteção; qualquer disjuntor que possa desarmar em 0,3s.

Classificado como de curta duração.

suportar corrente

0,3S

2,5kA

3kA

5kA

Desempenho em curto-circuito (sem proteção)

Classificado como de curta duração.

suportar corrente

1S

1,26 kA

1,5kA

2,75 kA

Curto-circuito nominal

capacidade de produção

1,8 kA

2,1 kA

3,9 kA

Área transversal dos terminais

1,5~16mm²

2,5~35mm²

10~70mm²

Tensão de isolamento nominal Ui

800V

Resistência ao impulso nominal

tensão Uimp

8kV

Resistência Mecânica

100000

Temperatura ambiente

Operação: -25...+55℃; Armazenamento: -40...+70°C

①Cada polo é usado como positivo e negativo
②Três polos são usados em série com polos positivos e negativos, dos quais dois polos estão em série e o outro é negativo.
③ Quatro polos são usados em série com polos positivos e negativos.
