Qual a diferença entre um contator magnético e um disjuntor?

Introdução

Em sistemas elétricos, tanto os contatores magnéticos quanto os disjuntores desempenham papéis vitais, porém distintos. Embora possam parecer semelhantes para um olhar destreinado, esses componentes têm funções fundamentalmente diferentes em circuitos de distribuição e controle de energia. Compreender as diferenças entre contatores magnéticos e disjuntores é essencial para o projeto, instalação e manutenção adequados de sistemas elétricos.

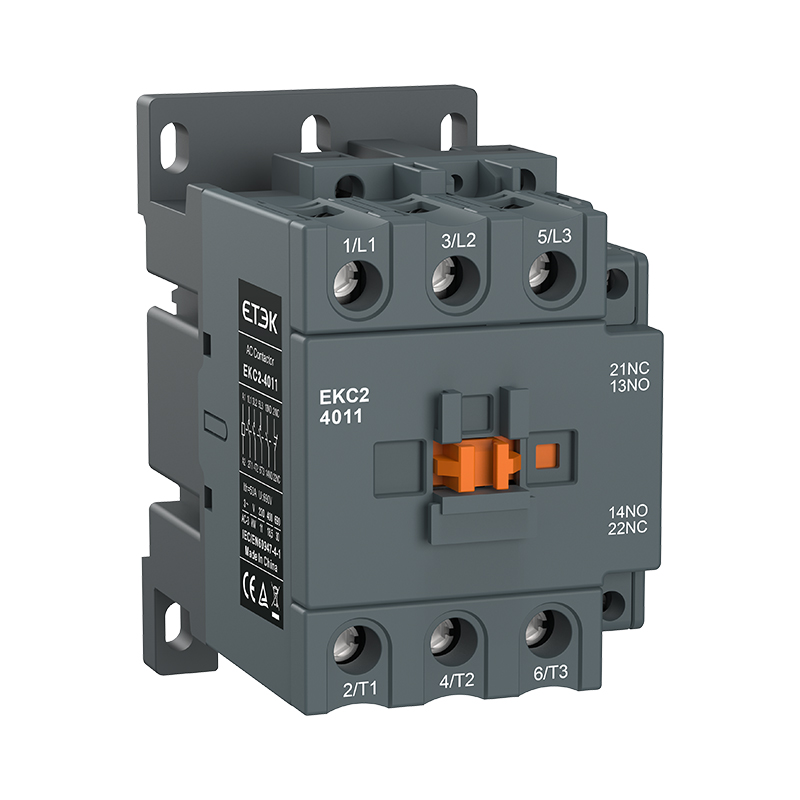

I. O que é um contator magnético?

Um contator magnético é um interruptor controlado eletricamente usado para chavear circuitos de energia, semelhante a um relé, mas capaz de lidar com correntes nominais mais elevadas. Ele opera utilizando uma bobina eletromagnética que cria um campo magnético quando energizada, aproximando os contatos para completar o circuito.

Principais características dos contatores magnéticos:

Operação eletromagnética: Utiliza uma bobina para fechar mecanicamente os contatos.

Controle remoto: Pode ser operado à distância por meio de sinais de controle.

Alta capacidade de comutação: Projetado para operações frequentes (milhares a milhões de ciclos)

Sem proteção contra sobrecarga: Não oferece proteção contra condições de sobrecorrente.

Design modular: geralmente inclui contatos auxiliares para circuitos de controle.

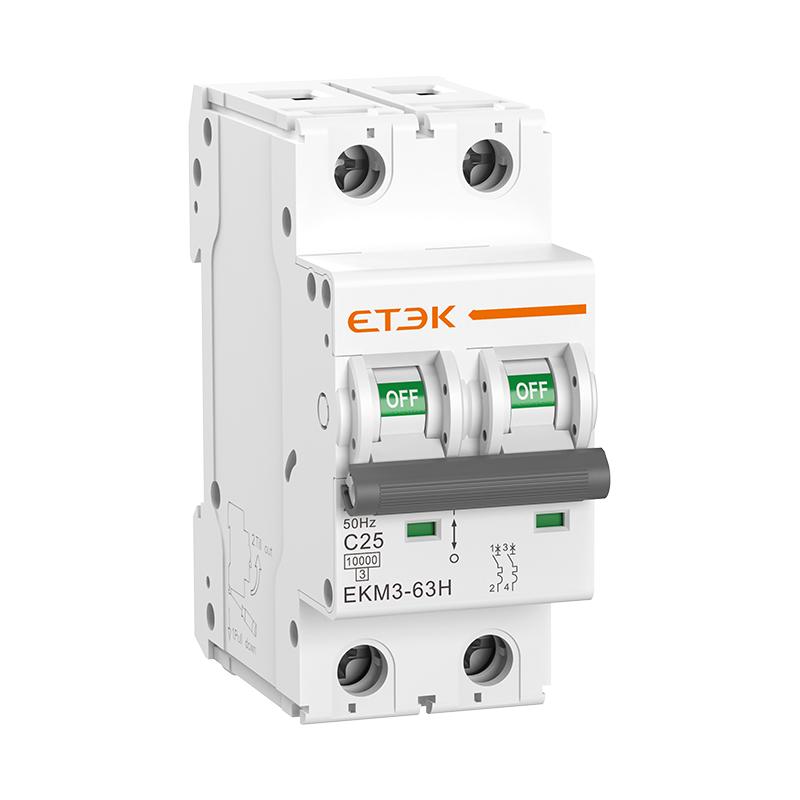

II. O que é um disjuntor?

Um disjuntor é um interruptor elétrico automático projetado para proteger um circuito elétrico contra danos causados por sobrecarga ou curto-circuito. Sua função básica é interromper o fluxo de corrente após os relés de proteção detectarem uma falha.

Principais características dos disjuntores:

Dispositivo de proteção: Protege os circuitos contra sobrecorrente e curto-circuito.

Mecanismo de disparo: Utiliza mecanismos térmicos, magnéticos ou termomagnéticos para abrir o circuito.

Operação manual: Pode ser ligado/desligado manualmente como um interruptor.

Operação única: Não projetado para acionamento frequente (embora possa ser reiniciado após o disparo).

Limitação de corrente: Alguns tipos podem interromper correntes de falha extremamente altas.

III. Principais diferenças entre contatores magnéticos e disjuntores

IV. Quando usar cada dispositivo

Utilize um contator magnético quando:

Você precisa controlar um circuito remotamente.

São necessárias operações de comutação frequentes (como ligar/desligar o motor).

Você precisa controlar cargas de alta potência com sinais de controle de baixa potência.

Implementação de sequências de automação em controles industriais

Utilize um disjuntor quando:

É necessário proteger um circuito contra condições de sobrecorrente.

Você precisa de proteção contra curto-circuito.

Você precisa de um meio de desconexão manual para manutenção.

É necessária proteção permanente do circuito nos pontos de distribuição.

V. Funções Complementares em Sistemas Elétricos

Em muitas aplicações, contatores magnéticos e disjuntores trabalham em conjunto. Um circuito típico de controle de motor pode incluir:

1. Disjuntor: Fornece proteção contra sobrecorrente e curto-circuito.

2. Contator magnético: Permite o controle remoto de partida/parada do motor.

3. Relé de sobrecarga: Fornece proteção contra sobrecarga específica para o motor.

Essa combinação aproveita os pontos fortes de cada dispositivo: o disjuntor protege contra falhas catastróficas, enquanto o contator permite um controle conveniente.

VI.ETEK Especialista em soluções para eletrodomésticos de baixa tensão

ETEK Somos uma empresa de fabricação profissional dedicada à pesquisa e desenvolvimento, produção e venda de equipamentos elétricos de baixa tensão . Sempre nos concentramos no setor de equipamentos elétricos de baixa tensão, com sistemas avançados de gestão de produção e fluxos de processo produtivo perfeitos. Nossa linha de produtos abrange equipamentos de segurança elétrica para residências, comércios, indústrias e instalações similares, incluindo disjuntores, fusíveis, dispositivos de proteção contra corrente residual (DR), protetores contra surtos (DPS), disjuntores de falha de arco (DFA) e outros dispositivos de proteção elétrica, que atendem às necessidades de diferentes cenários.

Sabemos que diferentes produtos exigem soluções adequadas a diferentes cenários. A Etek selecionará o produto ideal para você, considerando o seu ambiente, visando proteger seu patrimônio e garantir a sua segurança. Atualmente, nossos produtos são distribuídos em mais de 60 países ao redor do mundo, com seis linhas de produção independentes. Com uma linha diversificada de produtos e qualidade impecável, conquistamos a confiança dos nossos clientes. Caso ainda tenha dúvidas sobre como escolher o produto certo, nossos profissionais terão prazer em responder às suas perguntas e aguardamos o seu contato.

Conclusão

Embora os contatores magnéticos e os disjuntores possam compartilhar algumas semelhanças superficiais, eles desempenham funções fundamentalmente diferentes em sistemas elétricos. Os contatores se destacam na comutação frequente e controlada de circuitos, enquanto os disjuntores são especializados na proteção de circuitos. Compreender essas diferenças garante a seleção e a aplicação adequadas desses componentes críticos em qualquer instalação elétrica.

Para um projeto e segurança de sistema ideais, os engenheiros frequentemente combinam ambos os dispositivos para obter tanto um controle confiável quanto uma proteção completa do circuito. Sempre consulte as normas e padrões elétricos e considere trabalhar com profissionais qualificados ao projetar ou modificar sistemas elétricos.
