Quais parâmetros técnicos definem dispositivos de proteção elétrica confiáveis?

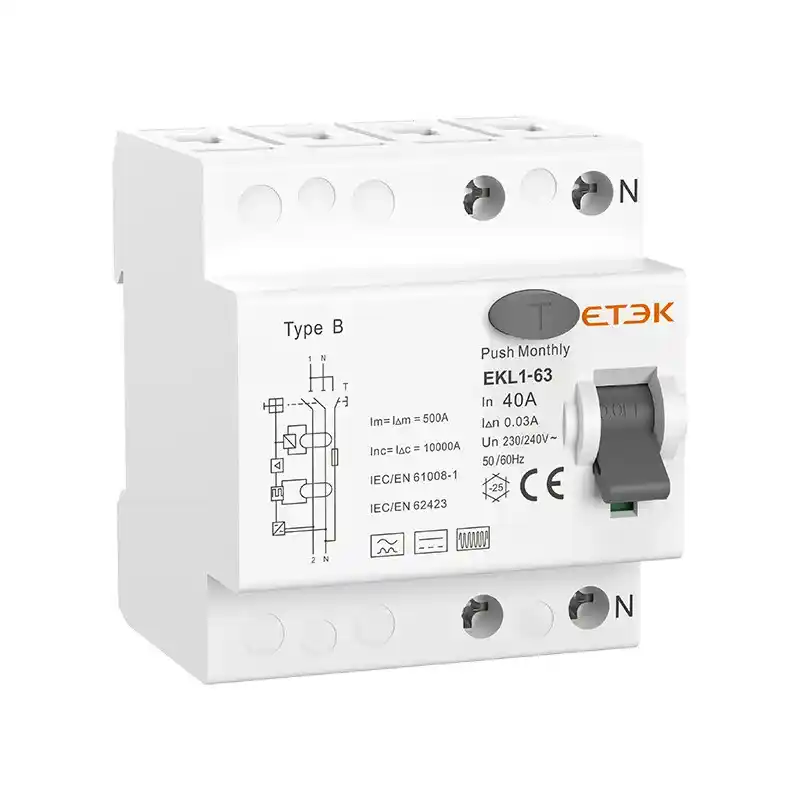

Ao especificar dispositivos de proteção elétrica , seja para uma fábrica, um centro de dados ou um edifício comercial, você não está apenas comprando um componente — está comprando tranquilidade. A questão fundamental não é simplesmente "de qual dispositivo eu preciso?", mas sim "o que torna um dispositivo de proteção verdadeiramente confiável e adequado para minha aplicação específica?". A resposta reside em um conjunto de parâmetros técnicos críticos. A proteção elétrica confiável é definida por métricas quantificáveis: Capacidade de Interrupção, Características Tempo-Corrente (TCC), classificações de suportabilidade e coordenação seletiva . Dominar esses parâmetros garante que seu sistema elétrico seja seguro, resiliente e eficiente.

Fundamentos da proteção de circuitos: mais do que apenas um interruptor

Vamos começar desmistificando o que esses dispositivos fazem. Essencialmente, disjuntores , fusíveis , protetores contra surtos e relés de proteção são os guardiões da sua rede elétrica. Sua função não é prevenir falhas — estas são inevitáveis devido a falhas de isolamento, curtos-circuitos acidentais ou descargas atmosféricas. Sua missão é gerenciar uma falha de forma segura e previsível. Um dispositivo de proteção confiável deve executar duas funções indispensáveis: primeiro, deve detectar uma condição anormal com precisão (trata-se de uma sobrecorrente perigosa ou apenas de uma corrente de partida inofensiva de um motor?). Segundo, deve agir de forma decisiva para isolar o problema antes que ele se agrave e cause incêndio, danos a equipamentos ou paralisação das atividades.

Sempre vi isso como um sistema de triagem. Um dispositivo sensível e de ação rápida é como um paramédico experiente no local, lidando imediatamente com uma lesão crítica. Um sistema mais lento e volumoso é como o hospital mais distante. A arte da proteção de sistemas elétricos consiste em colocar o profissional de saúde certo no ponto certo do sistema. Isso nos leva ao primeiro parâmetro concreto que diferencia um sistema de proteção robusto de um elo fraco.

Capacidade de interrupção e capacidade de resistência

Imagine uma barragem represando um reservatório. Sua resistência não é testada em um dia calmo, mas durante uma enchente histórica. Da mesma forma, a verdadeira capacidade de um dispositivo de proteção contra sobrecorrente é testada durante um curto-circuito em condições extremas. Isso é definido por sua Capacidade de Interrupção (IR) ou Capacidade de Ruptura — o nível máximo de corrente de falta que o dispositivo pode interromper com segurança sem falhar catastroficamente.

Este não é um número teórico. Em uma instalação moderna próxima a transformadores de distribuição, as correntes de curto-circuito disponíveis podem ultrapassar 100.000 amperes. Instalar um disjuntor com capacidade de interrupção (IR) de 10 kA em um local assim é uma receita para o desastre. Lembro-me de uma auditoria em uma fábrica de embalagens onde encontramos exatamente essa incompatibilidade. A energia potencial durante uma falha poderia ter transformado o disjuntor em um risco de explosão. A solução foi a substituição pelos disjuntores da Série EPB da Etek, com capacidade de interrupção (IR) de 200 kA, uma especificação escolhida após uma análise detalhada de curto-circuito.

Intimamente relacionado a isso está o Índice de Resistência (ou Icw). Este índice representa a capacidade de "retenção" do dispositivo — a corrente que ele pode suportar por um curto período (normalmente 1 segundo) sem sofrer danos. Isso é crucial para a coordenação, permitindo que um dispositivo subsequente tenha tempo para eliminar uma falha primeiro. Pense nisso como a capacidade do dispositivo de manter a estabilidade sob estresse extremo. A Etek projeta seus dispositivos de proteção com margens generosas entre seus índices de IR e de resistência, garantindo que eles não apenas interrompam com segurança, mas também suportem transientes estressantes sem degradação.

Curvas características de tempo-corrente (TCC)

Se a capacidade de interrupção se baseia na força bruta, a curva característica tempo-corrente (TCC) se baseia na inteligência e na precisão. Este gráfico é a impressão digital de um dispositivo de proteção , representando o tempo necessário para operar em função da magnitude da sobrecorrente. É a ferramenta mais importante para os engenheiros.

A curva possui zonas distintas. Para um disjuntor termomagnético, a região de retardo de longo prazo lida com sobrecargas moderadas e sustentadas (como uma régua de energia sobrecarregada), enquanto a região de disparo instantâneo reage violentamente a um curto-circuito. O segredo está no formato. Um estudo de coordenação seletiva envolve a sobreposição das curvas TCC de todos os dispositivos a montante e a jusante para garantir que apenas o dispositivo mais próximo da falha seja acionado, minimizando o impacto da interrupção. É uma sinfonia visual de curvas que não devem se sobrepor nos valores de falha.

A Etek fornece curvas TCC meticulosamente calibradas e acessíveis digitalmente para todos os seus dispositivos. Em um projeto para o sistema de energia essencial de um hospital, passamos horas com a equipe de engenharia da Etek , modelando digitalmente as curvas TCC de seus disjuntores de caixa moldada (MCCBs) em relação aos disjuntores de alimentação. O objetivo era a coordenação absoluta: uma falha em um único quarto de paciente não deveria interromper o fornecimento de energia para toda uma ala. A precisão das curvas tornou esse projeto de segurança vital viável.

O papel fundamental dos relés de proteção

Para sistemas complexos ou de alto valor, como geradores, motores ou subestações inteiras, um disjuntor simples não é suficiente. É aí que entra o relé de proteção — o supercomputador da proteção de sistemas . Esses dispositivos digitais não apenas medem a corrente; eles analisam a tensão, a frequência, o ângulo de fase e os harmônicos.

A confiabilidade desses dispositivos é definida por um conjunto diferente de parâmetros: Classe de Precisão (por exemplo, margem de erro de 1%), Tempo de Operação (em milissegundos) e um conjunto de funções de proteção (sobrecorrente, diferencial, falha à terra). Um relé de proteção de motor da Etek , por exemplo, pode ser programado com uma curva I²t personalizada que simula perfeitamente a capacidade térmica do motor, evitando disparos indesejados durante partidas legítimas e, ao mesmo tempo, oferecendo proteção robusta contra sobrecarga. Esse nível de personalização, em que os parâmetros do dispositivo se alinham perfeitamente às características do equipamento protegido, é onde a verdadeira confiabilidade é projetada.

A vanguarda da proteção contra surtos

Na era digital, um tipo diferente de ameaça é constante: sobretensões transitórias causadas por raios ou manobras de chaveamento. Para dispositivos de proteção contra surtos (DPS) , os parâmetros principais são o Nível de Proteção de Tensão (Up) , a Corrente de Descarga Nominal (In) e a Absorção de Energia .

A tensão de fixação é a mais prática. É a tensão na qual o DPS (Dispositivo de Proteção contra Surtos) é ativado para desviar a energia do surto para o aterramento. Uma tensão de fixação mais baixa (por exemplo, 1,2 kV) oferece melhor proteção para eletrônicos sensíveis do que uma mais alta (por exemplo, 2,5 kV). Mas há uma contrapartida em termos de vida útil. As soluções de proteção contra surtos da Etek são brilhantes em sua abordagem em camadas: um dispositivo Tipo 1 na entrada de serviço com alta capacidade de energia para absorver o impacto principal da descarga atmosférica, seguido por dispositivos Tipo 2 e 3 a jusante com tensões de fixação progressivamente mais baixas, criando um "funil" de proteção que absorve o surto progressivamente.

A necessidade de aplicação e coordenação

Eis a minha opinião mais categórica: os parâmetros isolados de um dispositivo são irrelevantes sem o contexto da aplicação . O disjuntor "ideal" no papel pode ser a escolha errada para o seu sistema elétrico específico. A confiabilidade deriva do sistema como um todo, e não apenas do componente.

É aqui que a coordenação seletiva e a mitigação de arco elétrico se tornam fundamentais. Usando curvas TCC e software, modelamos cenários de falha para garantir que os dispositivos de proteção operem em uma sequência lógica. O objetivo é isolar a falha no nível mais baixo possível, preservando a energia em outros pontos e, crucialmente, reduzindo a energia do arco elétrico . Um sistema bem coordenado, utilizando dispositivos com tempos de atuação rápidos e previsíveis, pode reduzir a energia incidente a níveis abaixo dos perigosos, protegendo diretamente a equipe de manutenção. O suporte técnico da Etek se destaca nesse aspecto, ajudando os clientes não apenas a selecionar produtos, mas também a projetar sistemas mais seguros .

A combinação perfeita de especificações e personalização.

Muitos fabricantes vendem caixas com fichas técnicas. Os líderes, como a Etek , vendem soluções respaldadas por parcerias de engenharia. O que sempre apreciei neles foi a disposição em se aprofundar nos detalhes mais complexos de um projeto.

Enfrentando um desafio único com correntes ricas em harmônicos provenientes de inversores de frequência (VFDs) em uma estação de tratamento de água? Os dispositivos de disparo térmico padrão podem ser pouco confiáveis. A equipe da Etek pode especificar suas unidades de disparo eletrônico com filtros ajustados para ignorar o conteúdo harmônico, focando apenas na corrente fundamental de 50/60 Hz que indica uma sobrecarga real. Isso não é uma solução pronta para uso; é uma proteção projetada especificamente para a sua aplicação .

O serviço de personalização abrange atributos físicos, marca e protocolos de comunicação (como suporte para Modbus e Profinet na mesma família de relés). Essa flexibilidade garante que seus dispositivos de proteção não apenas atendam aos parâmetros técnicos, mas também se integrem perfeitamente à sua infraestrutura de controle e monitoramento existente.

A combinação perfeita de especificações e personalização.

Então, como você, enquanto comprador ou especificador, coloca esse conhecimento em prática?

1. Conheça seu sistema: Obtenha ou calcule a corrente de curto-circuito disponível em pontos-chave.

2. Defina o "Porquê": O objetivo é a proteção pura do equipamento, a segurança da vida, a continuidade do serviço ou os três? Isso prioriza os parâmetros.

3. Exija transparência: insista em curvas de custo total de transporte (TCC) claras e testadas, bem como em classificações de interrupção por parte dos fornecedores.

4. Pense em sistemas, não em dispositivos: planeje a coordenação e a capacidade de expansão futura.

5. Parceiro, não compre sem pensar: escolha uma marca como a Etek , que oferece suporte técnico pré-venda para modelar o comportamento do seu sistema.

O sistema de proteção elétrica mais confiável é uma combinação equilibrada de parâmetros técnicos rigorosamente aplicados, profundo conhecimento do sistema e produtos fabricados com qualidade consistente. Ele transforma sua infraestrutura elétrica, de um recurso vulnerável, em um ativo previsível, gerenciável e seguro.

Pronto para projetar um sistema elétrico mais seguro e resiliente? Não deixe a proteção ao acaso. Entre em contato hoje mesmo com a equipe de suporte técnico especializada da Etek para uma análise gratuita do seu sistema e descubra soluções de proteção personalizadas para seus parâmetros técnicos e objetivos operacionais específicos.
