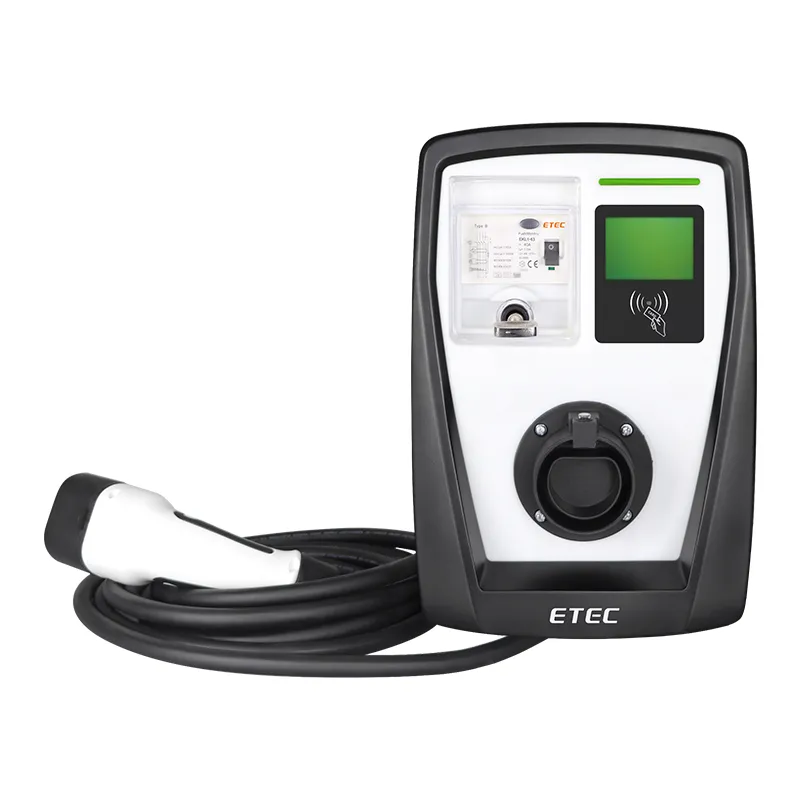

Carregador EV CA série EKEC1 modo 3

Visão geral do produto

EKEC1 é um dispositivo de carregamento modo 3 que fornece suporte total para todos os veículos elétricos. Sua característica única é que o módulo controlador é equipado com um seletor de corrente variável, dando aos clientes a flexibilidade de escolher entre cinco níveis de carregamento diferentes. A série de produtos inclui duas categorias principais: versão de cabo e versão de soquete para atender às necessidades de mudança em diferentes cenários.

Em termos de design, o EKEC1 segue princípios rigorosos de design industrial e pode ser rapidamente instalado em residências e locais comerciais. Ao mesmo tempo, o nível de proteção de toda a máquina atinge o padrão IP54, garantindo que ela tenha excelente resistência à poeira e à água, proporcionando aos usuários uma experiência de carregamento estável e confiável.

Características:

Valores de corrente de carga ajustáveis 10A, 16A, 20A, 25A e 32A.
Potência nominal de até 22 kW (trifásico 32 A).
Suporta protocolo de carregamento OCPP-1.6-J (requer controlador EKEPC3).
Múltiplas proteções podem ser alcançadas por meio de diferentes combinações de componentes internos, seguras e confiáveis.
Os componentes internos são dispositivos modulares, fáceis de manter.
Duas versões: versão com cabo e versão com soquete.
Design resistente a impactos IK08 ou superior

Aplicações:

Estações de carregamento lento, edifícios de escritórios, grandes shoppings, áreas residenciais, estacionamentos ao ar livre, hotéis e outros locais públicos.

Parâmetros técnicos

Dados Técnicos

EKEC1	-	X	-	X	-	X	-	X	-	Xxx
↓		↓		↓		↓		↓		↓
①		②		③		④		⑤		⑥
Descrição
①	Modelo de design de produto
②	S2: Versão do soquete
	C1: Cabo T1
	C2: Cabo T2
	SS: Tomada com porta de proteção
③	03: 1P+N, 240 V, 16 A, 3,6 kW
	07: 1P+N, 240 V, 32 A, 7,3 kW
	11: 3P+N, 420 V, 16 A, 11 kW
	22: 3P+N, 420 V, 32 A, 22 kW
④	O: Controlador EKEPC3 integrado
	M: Controlador EKEPC2 integrado
⑤	A: Tipo A RCCB + DC 6mA RCMU
	B: Tipo B RCCB
	C: Tipo EV RCCB
	D: RCMU DC 6mA integrado (esta configuração requer a instalação de um RCCB Tipo A adicional na caixa de distribuição de energia da pilha de carga)
⑥	1: Função RFID (se o controlador EKEPC3 integrado for usado, esta função é necessária)
	2: Função DLB CT externo (suporta apenas circuito monofásico)
	3: Medidor de energia externo com função DLB
	4: Tela LCD
	5: Medidor MID integrado
	6: SPD integrado (aplicável somente para circuito monofásico)
	7: Com botão de parada de emergência
	8: Com proteção PEN
Se você precisa de um posto de carregamento para atender a seguinte configuração: Cabo Padrão Europeu versão 22KW. Usando Tipo A RCCB + DC6mA+ protocolo OCPP-J-1.6 + display LCD + medidor, então seu modelo é: EKEC1-C2-22-0-A-145

Dados técnicos

Modelo	Tipo de cabo		Tipo de soquete
	EKEC1-C1/C2-03-XX-XXX	EKEC1-C1/C2-11-XX-XXX	EKEC1-S2/SS-03-XX-XXX	EKEC1-S2/SS-11-XX-XXX
	EKEC1-C1/C2-07-XX-XXX	EKEC1-C1/C2-22-XX-XXX	EKEC1-S2/SS-07-XX-XXX	EKEC1-S2/SS-22-XX-XXX
Tensão de operação	CA220 V±10%,(L+N+PE)	CA420V±10%,(3P+N+PE)	CA220 V±10%,(L+N+PE)	CA420V±10%,(3P+N+PE)
Corrente máxima de saída	16A	32A	16A	32A
Potência máxima de saída	7,3 kW	22 kW	7,3 kW	22 kW
Corrente de carga	10-16-20-25- 32A (5 níveis ajustáveis)
Frequência de energia CA	50Hz±1Hz
Energia de espera	＜8W
Comprimento do cabo	5m (Suporta personalização de outros comprimentos)		_
Tipo de conector	SAE J1772, IEC 62196-2, GB/T
Comunicação	Suporte ao protocolo Modbus-RTU e ao protocolo OCPP-1.6-J
Tipo RCD	Tipo A / Tipo B / Tipo A+6mA DC
Categoria de sobretensão (OVC)	OVC III
Resistência de isolamento	>10MΩ
Tensão suportável CA	2,8 kV
Classes de proteção elétrica	Classe I
Grau de proteção	IP54
Grau de poluição	3
Temperatura de operação	-20℃～+ 50℃
Temperatura de armazenamento	-40℃~+70℃
Humidade relativa	5% ～ 95%
Altitude	≤ 2000m
Método de resfriamento	Resfriamento natural
Método de montagem	Poste de montagem na parede/montagem no solo
Método de fiação	De baixo para dentro e de baixo para fora
Dimensão (C/L/P)	357 mm x 245 mm x 123 mm

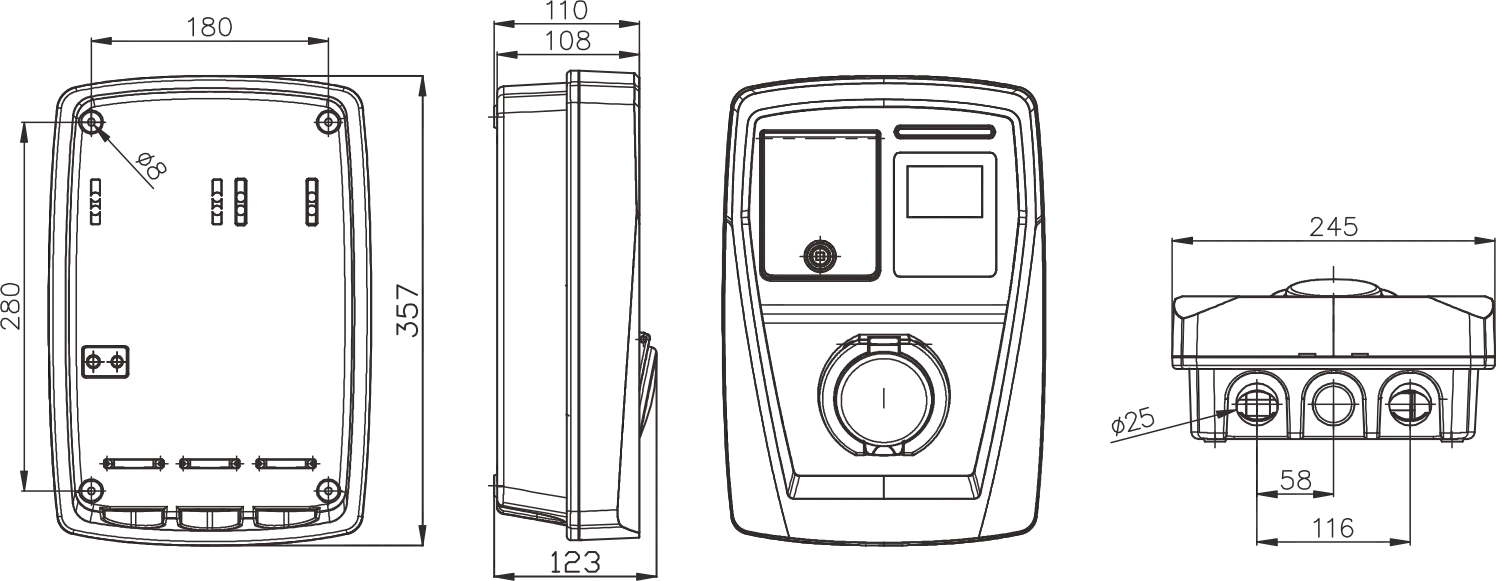

Dimensões

Desenho geral de instalação
