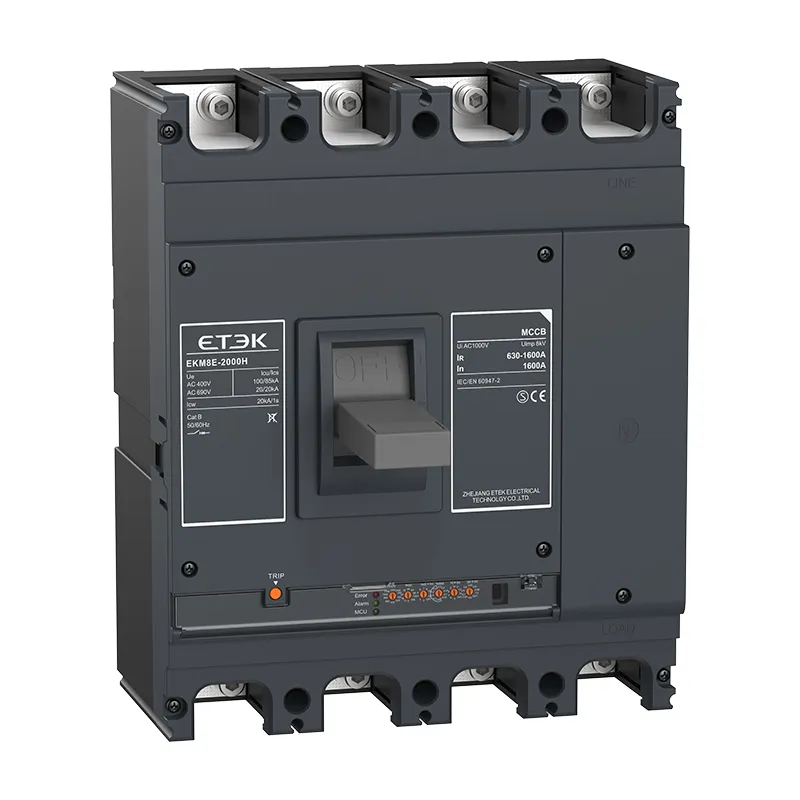

Disjuntor de Caixa Moldada com Liberação Eletrônica de Sobrecorrente: O recurso que diferencia disjuntores eletrônicos de disjuntores termomagnéticos é controlar as liberações de sobrecorrente com circuitos eletrônicos. O controle eletrônico é realizado via microprocessador. Durante o projeto do circuito eletrônico, as piores possibilidades de encontrar na operação foram levadas em consideração. Em altas correntes de circuito, a abertura direta foi assegurada sem operar o circuito eletrônico. As áreas de ajuste de corrente nominal e instantânea de disjuntores eletrônicos são bastante amplas. Esse recurso permite ampla oportunidade de uso do disjuntor. Além disso, os disjuntores eletrônicos não são afetados pelas temperaturas ambientes.
Os disjuntores eletrônicos da série EKM8E são aplicáveis para sistemas de energia de baixa tensão de AC 50Hz, tensão operacional nominal de até 1000V e corrente operacional nominal de 16A a 1250A.
● Altitude até 2000m;
● A temperatura do meio ambiente deve estar entre -10℃ e +55℃;
● Resiste ao efeito do ar húmido;
● Pode suportar o efeito de névoa salina ou névoa de óleo;
● Resiste ao efeito de bolores;
● Pode suportar o efeito da radiação nuclear;
● A inclinação máxima é de 22,5℃.
● Ainda pode funcionar de forma confiável quando o navio está sujeito a vibração normal;
● Ainda pode funcionar de forma confiável se o produto estiver sujeito a terremotos (4g).
● Locais onde o meio circundante esteja livre de perigo de explosão e longe de gás ou poeira condutiva que corroeriam o metal ou destruiriam o isolamento;
● Mantenha longe da chuva ou neve.
● O disjuntor pode ser equipado com liberação de subtensão, liberação de shunt, contatos auxiliares, contatos de alarme, mecanismo elétrico de operação, alavanca de operação rotativa e outros acessórios.
● O disjuntor tem funções de proteção de atraso longo de sobrecarga, atraso curto de curto-circuito e curto-circuito
proteção instantânea, o usuário pode definir as características de proteção necessárias (o usuário só precisa operar o interruptor DIP para configurações dos parâmetros da função de proteção).
● O disjuntor tem falha de aterramento e funções de proteção analógica térmica, sobrecorrente de indicação de pré-alarme
indicação, indicação de corrente de carga, tecnologia de análise de corrente digital e pode atingir um nível mais alto de proteção.
Botão de ajuste do painel da seguinte forma:
● IR(A) Isd(x IR) Ii (x IR)
● IR: Corrente de configuração de disparo de longo atraso de sobrecarga; Isd: Corrente de configuração de disparo por curto-circuito;
● Ii: Corrente de ajuste de disparo instantâneo por curto-circuito;
Os demais parâmetros são definidos por padrão de fábrica ou por comunicação remota, conforme segue:
● tR: Tempo de configuração de retardo longo de sobrecarga, padrão de fábrica: 60s;
● tsd: Tempo de configuração de retardo de curto-circuito, padrão de fábrica: 0,1s;
● Ip: Corrente de configuração de pré-alarme de sobrecarga, padrão de fábrica: 0,85*IR;
Porta de comunicação inteligente (COM):
1:Entrada da fonte de alimentação DC24V (+) | 6:485B- |
2:Entrada da fonte de alimentação DC24V (-) | 7: Fechamento e abertura do terminal comum do mecanismo de operação elétrico |
3: 485A+ | 8: Fechamento e abertura do terminal comum do mecanismo de operação elétrico |
4:485A+ | 9:Abertura do mecanismo de operação elétrico |
5:485B- | 10:Fechamento do mecanismo elétrico de operação |
1: Definindo a corrente no indicador de sobrecarga, a luz vermelha acenderá quando a corrente de operação for ≥ 105% In | |
2: Indicador Ip de corrente de pré-alarme, a luz amarela começa a piscar quando a corrente de operação é ≥ Ipx90% | |
3: Quando a corrente de operação for ≥ 60% da corrente de configuração xln, a luz verde acenderá | |
4: O interruptor de código para configuração de corrente residual | |
5: O interruptor de código para ajuste do tempo de ação de vazamento |
EKM8 | E | eu |
↓ | ↓ | ↓ |
Código do produto | Tipo ajustável | Corrente operacional residual nominal |
caixa moldada disjuntor | E: ajustável eletrônico | L: disjuntor de corrente residual |
Tipo fixo rápido | ||
30、50、100、30、100、200、30、100、500、100、200、300 | ||
100、300、500、300、500、1000 | ||
Tipo ajustável rápido | ||
30、50、100、30、100、200、30、100、500、100、200、300 | ||
100、300、500、300、500、1000 |
160 | P | 3 |
↓ | ↓ | ↓ |
Código do tamanho do quadro atual | Código do modo de operação | número do pólo |
lnm=160 lnm=250 lnm=400 lnm=800 | P: operação elétrica Z: alça rotativa W: operação direta ①Operação elétrica DC1, DC2, DC3 | 3: 3 pólos 4: 4 polos |
400 | 2 | A |
↓ | ↓ | ↓ |
Código do tipo de lançamento e acessório interno | Código de diferentes aplicativos | Código do produto quadripolar |
2: liberação inteligente Código do acessório, consulte a tabela 1 | 1: distribuição de energia 2: proteção do motor | A: N-pole sem proteção, não pode fechar ou abrir |
B: N-pole sem proteção, pode fechar e abrir | ||
C: N-pole com proteção, pode fechar e abrir | ||
D: N-pólo com proteção, não pode fechar ou abrir |
Corrente de quadro (A) | 160 | 250 | 400 | 630 | 1250 | |
Modelo | EKM8Е-160H | EKM8Е-250H | EKM8Е-400H | EKM8Е-630H | EKM8Е-1250H | |
número do pólo | 3, 4 | 3, 4 | 3, 4 | 3, 4 | 3, 4 | |
Corrente nominal (A) | 16-32, 40-125,80-160 | 16-32,40-125,80-160,100-250 | 200-400 | 200-400,300-630 | 400-800,800-1250 | |
Tensão nominal (V) | AC400V | |||||
Tensão de isolamento nominal (V) | AC1000V | |||||
Capacidade de interrupção de curto-circuito (KA)Icu/Ics | AC400V | 35/25 | 35/25 | 50/35 | 50/35 | 65/50 |
Número do ciclo operacional | Vida elétrica | 1500 | 1000 | 1000 | 1000 | 1000 |
Vida mecânica | 7000 | 7000 | 4000 | 4000 | 4000 | |
Contorno dim(mm) abc-ca
| ||||||
3P | 90-155-88-115 | 105-165-88-115 | 140-257-103-155 | 140-257-103-155 | 210-257-103-155 | |
4P | 90-155-88-115 | 140-165-88-115 | 185-257-103-155 | 185-257-103-155 | 280-257-103-155 | |
Peso (kg) | 3P | 1.8 | 2.1 | 5.5 | 5.7 | 5.7 |
4P | 2.3 | 2.6 | 7 | 7.5 | 7.5 | |
Dispositivo operacional elétrico (MD) | ● | |||||
Alavanca de operação de condução externa | ● | |||||
liberação automática | Tipo eletrônico |
Número de referência | Especificação |
EKM8E-160H-3-0032 | Tipo eletrônico MCCB 3P 12-32A ICU/ISC:35/25KA |
EKM8E-160H-3-0063 | Tipo eletrônico MCCB 3P 25-63A ICU/ISC:35/25KA |
EKM8E-160H-3-0100 | Tipo eletrônico MCCB 3P 40-100A ICU/ISC:35/25KA |
EKM8E-160H-3-0125 | Tipo eletrônico MCCB 3P 50-125A ICU/ISC:35/25KA |

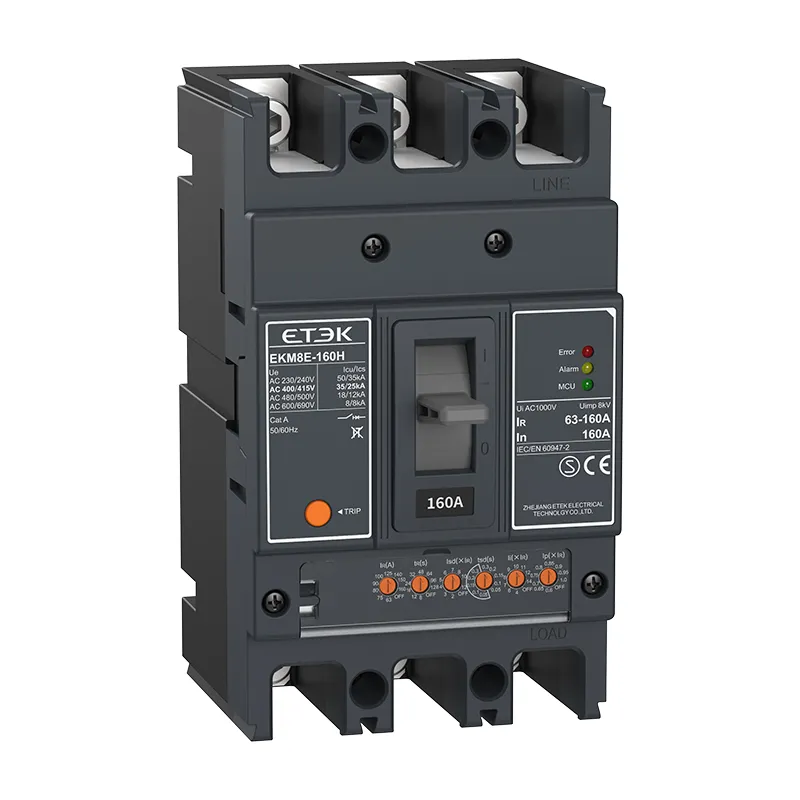

EKM8E-160H-3-0160 | Tipo eletrônico MCCB 3P 63-160A ICU/ISC:35/25KA |
EKM8E-250H-3-0200 | Tipo eletrônico MCCB 3P 80-200A ICU/ISC:35/25KA |
EKM8E-250H-3-0250 | Tipo eletrônico MCCB 3P 100-250A ICU/ISC:35/25KA |
EKM8E-400H-3-0315 | Tipo eletrônico MCCB 3P 126-315A ICU/ISC:50/35KA |
EKM8E-400H-3-0400 | Tipo eletrônico MCCB 3P 250-400A ICU/ISC:50/35KA |
EKM8E-630H-3-0400 | Tipo eletrônico MCCB 3P 200-400A ICU/ISC:50/35KA |
EKM8E-630H-3-0500 | Tipo eletrônico MCCB 3P 200-500A ICU/ISC:50/35KA |

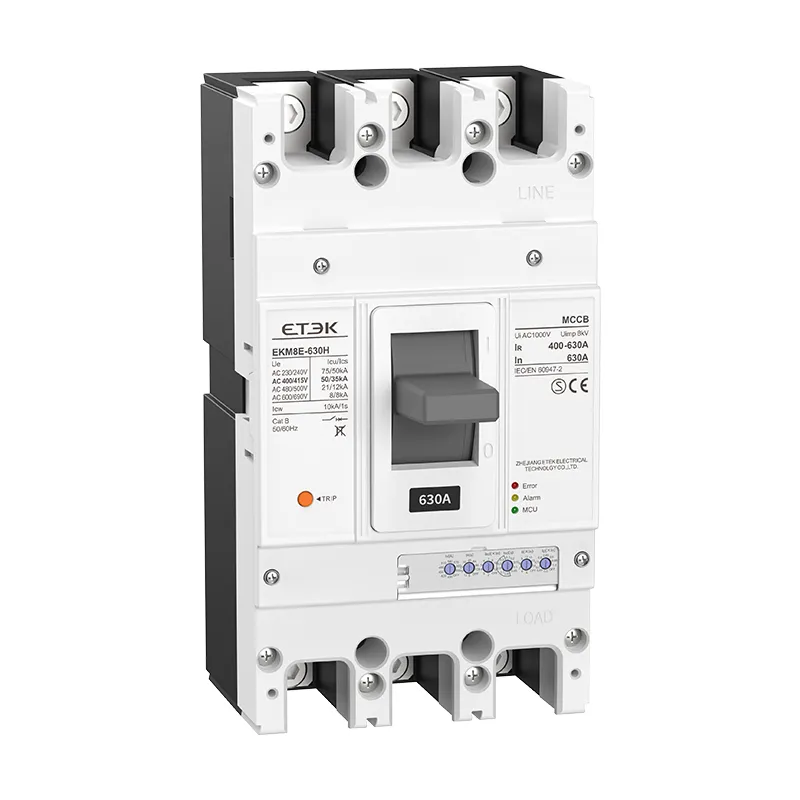

EKM8E-630H-3-0630 | Tipo eletrônico MCCB 3P 400-630A ICU/ISC:50/35KA |
EKM8E-800H-3-0630 | Tipo eletrônico MCCB 3P 400-630A ICU/ISC:65/50KA |
EKM8E-800H-3-0800 | Tipo eletrônico MCCB 3P 500-800A ICU/ISC:65/50KA |
EKM8E-1000H-3-1000 | Tipo eletrônico MCCB 3P 630-1000A ICU/ISC:65/50KA |

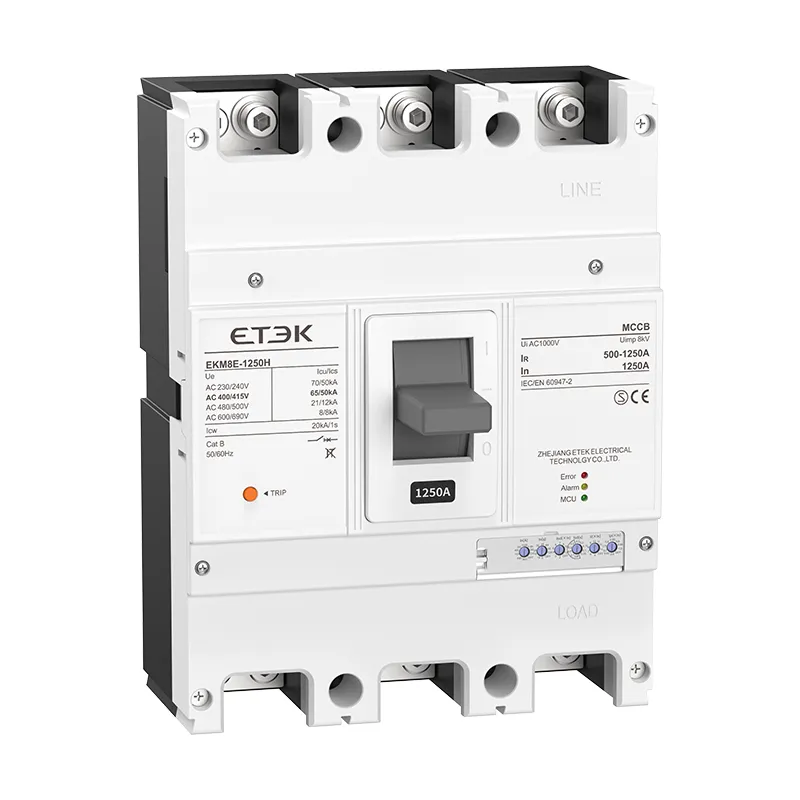

EKM8E-1250H-3-1250 | Tipo eletrônico MCCB 3P 850-1250A ICU/ISC:65/50KA |
EKM8E-160H-4-0032 | Tipo eletrônico MCCB 4P 12-32A ICU/ISC:35/25KA |
EKM8E-160H-4-0063 | Tipo eletrônico MCCB 4P 25-63A ICU/ISC:35/25KA |
EKM8E-160H-4-0100 | Tipo eletrônico MCCB 4P 40-100A ICU/ISC:35/25KA |
EKM8E-160H-4-0160 | Tipo eletrônico MCCB 4P 63-160A ICU/ISC:35/25KA |
EKM8E-250H-4-0250 | Tipo eletrônico MCCB 4P 100-250A ICU/ISC:35/25KA |
EKM8E-400H-4-0400 | Tipo eletrônico MCCB 4P 250-400A ICU/ISC:50/35KA |
EKM8E-630H-4-0400 | Tipo eletrônico MCCB 4P 200-400A ICU/ISC:50/35KA |
EKM8E-630H-4-0630 | Tipo eletrônico MCCB 4P 400-630A ICU/ISC:50/35KA |
EKM8E-800H-4-0630 | Tipo eletrônico MCCB 4P 400-630A ICU/ISC:65/50KA |
EKM8E-800H-4-0800 | Tipo eletrônico MCCB 4P 500-800A ICU/ISC:65/50KA |
EKM8E-1000H-4-1000 | Tipo eletrônico MCCB 4P 630-1000A ICU/ISC:65/50KA |
EKM8E-1250H-4-1250 | Tipo eletrônico MCCB 4P 850-1250A ICU/ISC:65/50KA |
EKM8E-800H-4-0630 | Tipo eletrônico MCCB 4P 300-630A 65KA |
EKM8E-1000H-4-1000 | Tipo eletrônico MCCB 4P 630-1000A 65KA |
EKM8E-1250H-4-1250 | Tipo eletrônico MCCB 4P 850-1250A 65KA |
