● Norma: IEC60947-3
● Corrente nominal: 25~125A
● Tensão nominal: 230/240V~ para 1P, 400/415V~ para 2, 3 e 4P
● Número de polos: 1P, 2P, 3P, 4P
● Categoria de utilização: AC-22A
● Grau de proteção: IP20 (Instalação normal)
● Conexão: De cima para baixo
● Certificados: CB, CE, UKCA, S

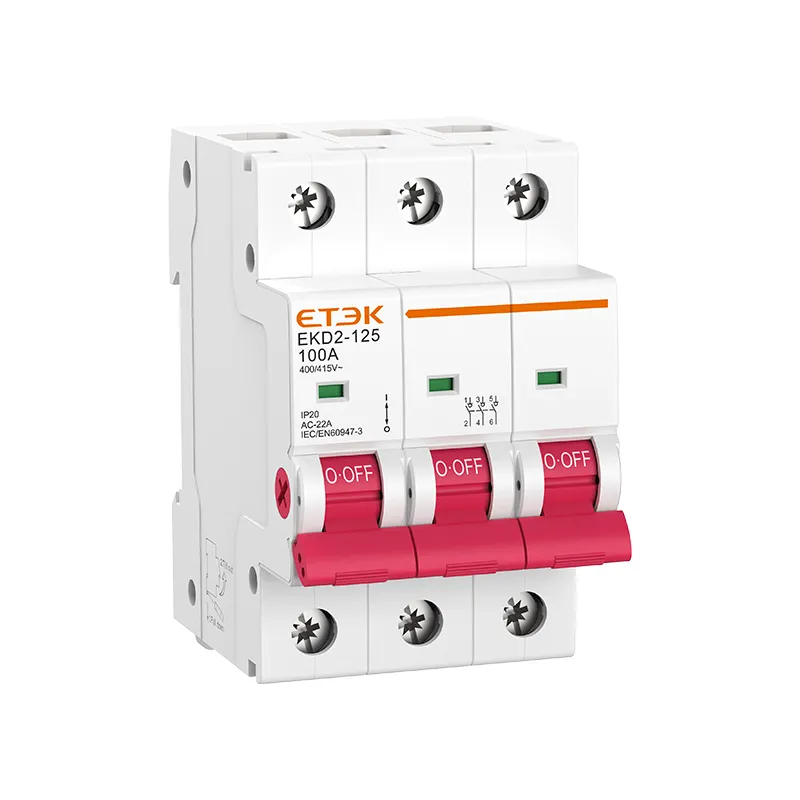

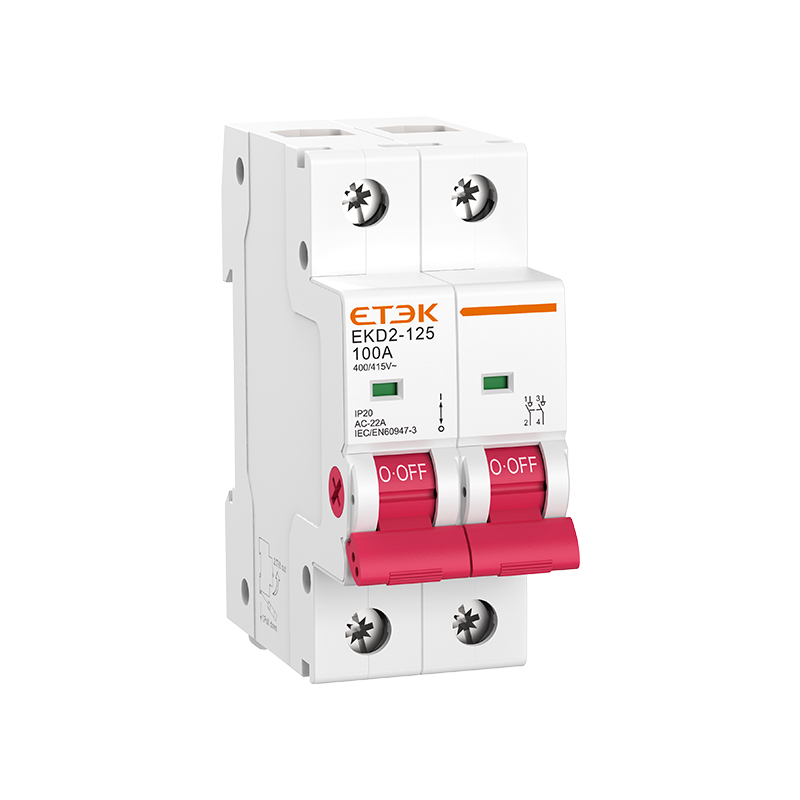

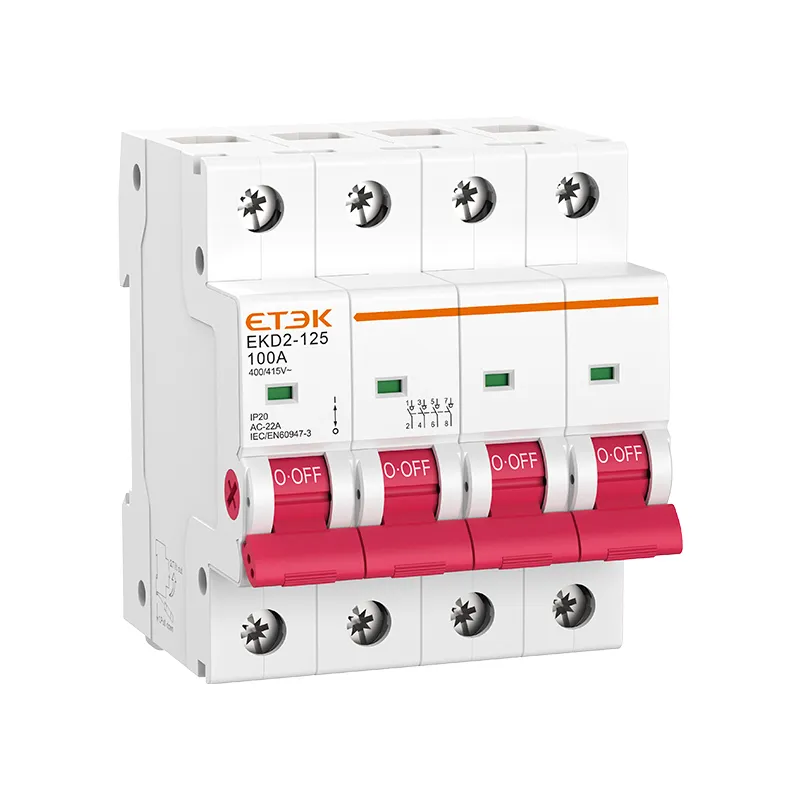

A chave seccionadora EKD2-125 é adequada para corrente alternada de 50Hz ou 60Hz, corrente nominal de 125A e tensão nominal de trabalho de 230V e 400V ou inferior em sistemas de distribuição de energia. É utilizada principalmente como chave principal de aparelhos elétricos e também para controlar diversos tipos de motores elétricos, pequenos eletrodomésticos e sistemas de iluminação. Sua vida útil mecânica é de 10.000 ciclos, dos quais 4.000 são ciclos elétricos.
| Padrão | IEC/EN60947-3 |
| Corrente nominal em | 25,32,40,50,63,80,100,125A |
| Polos | 1P, 2P, 3P, 4P |
| Tensão nominal Ue | 240/415V |
| Frequência nominal | 50/60Hz |
| Categoria de utilização | AC-22A |
| Corrente suportável de curta duração Icw | 12Ie, t=1s |
| Capacidade nominal de curto-circuito (Icm) | 20le, t=0,1s |
| Capacidade nominal de fabricação e ruptura | 3Ie,1,05Ue, cosφ=0,65 |
| Tensão nominal de impulso suportável (1,2/50) Uimp | 4.000 V |
| Tensão de teste dielétrico na frequência indicada durante 1 minuto | 2kV |
| Tensão de isolamento nominal Ui | 690V |
| Vida útil elétrica | 2.000 ciclos |
| Vida mecânica | 10.000 ciclos |
| Indicador de posição de contato | Sim |
| Grau de proteção | IP20 |
| Temperatura ambiente (com média diária ≤ 35 °C) | -5℃~+40℃, umidade máxima de 95% |
| Tipo de conexão do terminal | Barramento tipo cabo/pino |
| Tamanho máximo do terminal para cabo | 50mm 2 |
| Torque máximo de aperto | 3,5 Nm |
| Instalação | Montagem em trilho DIN de 35 mm |
| Conexão | De cima para baixo |
