● Norma: IEC60898-1
● Tipo de viagem: Termomagnética
● Proteção: Proteção contra sobrecorrente e curto-circuito
● Corrente nominal: 1~63A
● Tensão nominal: 230/400V~240/415V
● Número de polos: 1P, 2P, 3P, 4P, 1P+N, 3P+N
● Capacidade nominal de interrupção de curto-circuito: 4,5 kA
● Curva de tropeço: B, C, D
● Temperatura ambiente: -25...+40 ºC
● Conexão: De cima para baixo
● Certificados: CB, CE

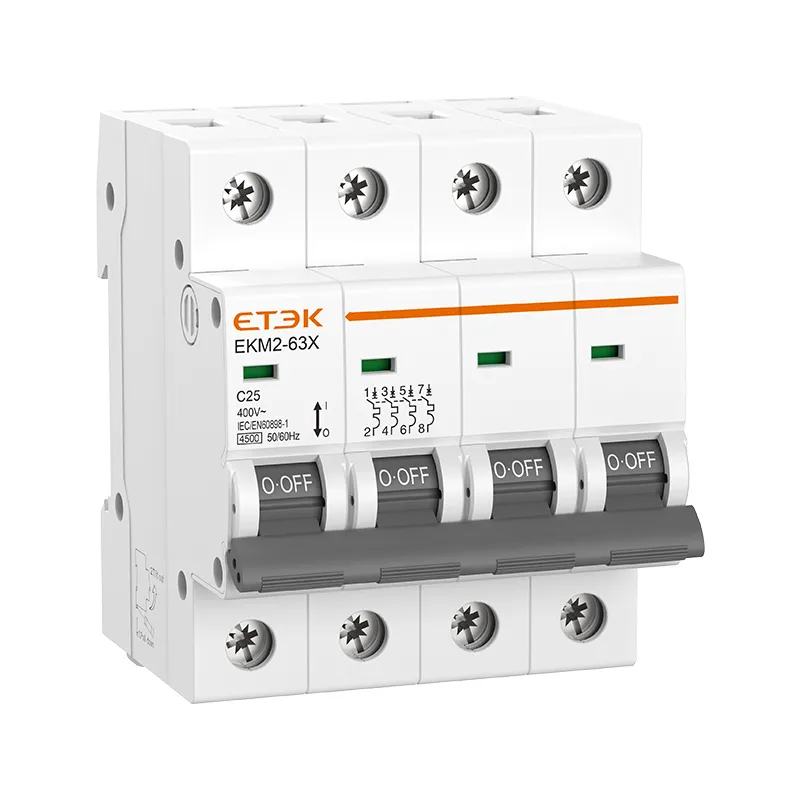

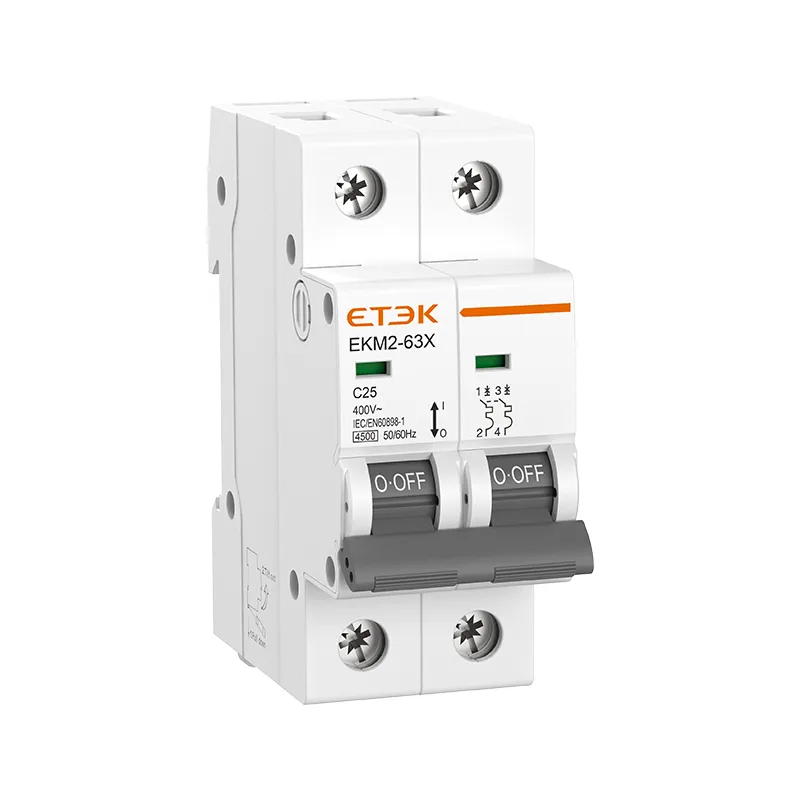

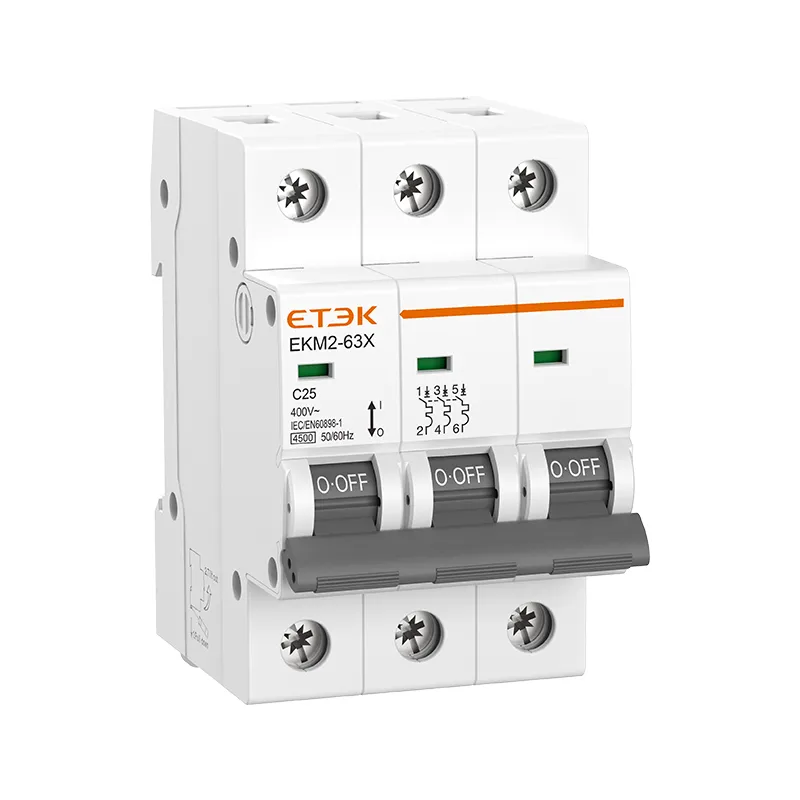

O minidisjuntor EKM2-63X de 4,5 kA oferece proteção confiável contra sobrecorrente e curto-circuito para aplicações residenciais e industriais. Com uma ampla faixa de correntes nominais, disparo termomagnético e conexão de barramento tipo cabo/pino, é uma opção versátil e durável para suas necessidades de proteção de circuitos.
| Padrão | IEC/EN60898-1 |
| Proteção | Sobrecorrente e curto-circuito |
| Tipo de viagem | Termomagnético |
| Corrente nominal em | 1,2,3,4,5,6,8,10,13,16,20,25,32,40,50,63A |
| Polos | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
| Tensão nominal Ue | 240/415V~ |
| Frequência nominal | 50/60Hz |
| Capacidade de ruptura nominal | 4.500A |
| Tensão nominal de impulso suportável (1,2/50) Uimp | 4.000 V |
| Tensão de teste dielétrico na frequência indicada durante 1 minuto | 2kV |
| característica de liberação térmica | (1,13-1,45) x em |
| característica de liberação magnética | B:(3-5) x pol, C:(5-10) x pol, D:(10-20) x pol |
| Vida útil elétrica | 4.000 ciclos |
| Vida mecânica | 10.000 ciclos |
| Indicador de posição de contato | Sim |
| Grau de proteção | IP20 |
| Temperatura ambiente (com média diária ≤ 35 °C) | -5℃~+40℃, umidade máxima de 95% |
| Tipo de conexão do terminal | Barramento tipo cabo/pino |
| Tamanho máximo do terminal para cabo | 25mm 2 |
| Torque máximo de aperto | 2,5 Nm |
| Instalação | Montagem em trilho DIN de 35 mm |
| Conexão | De cima para baixo |
