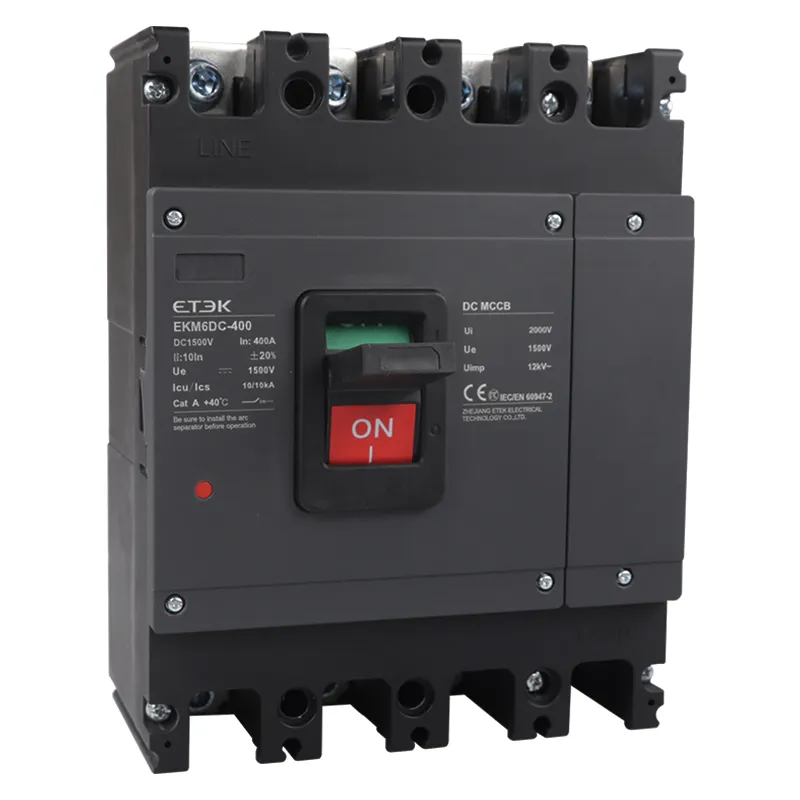

Disjuntor de caixa moldada de alta tensão MCCB

O disjuntor moldado da série EKM6 DC possui tensão nominal máxima de 1500 V CC e corrente máxima de 800 A. Com tensão de 1500 V CC, a capacidade máxima de interrupção do disjuntor é de 50 kA, garantindo proteção confiável contra curto-circuito no sistema.

● Norma: IEC60947-2
● Polos: 2P, 3P
● Corrente nominal: 63-800A
● Tensão nominal: 250/500/750/1000/1250/1500 V
● Temperatura ambiente: -25...+70 ºC
● Aplicação: fotovoltaica / UPS / bateria / centro de dados etc.

Informe-se AGORA PDF

Visão geral do produto

Visão geral

Após muitos anos de pesquisa dedicada ao estudo da situação real de operação do sistema e às necessidades dos clientes de novas energias, tanto no mercado nacional quanto internacional, a ETEK Electric desenvolveu o disjuntor moldado CC da série EKM6 para novas energias.

Parâmetros técnicos

Technical Data

Tabela 1

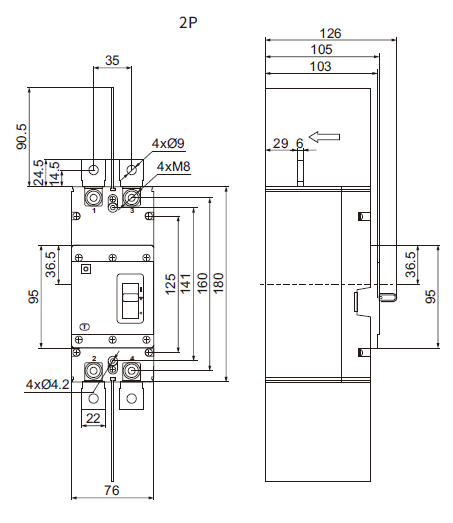

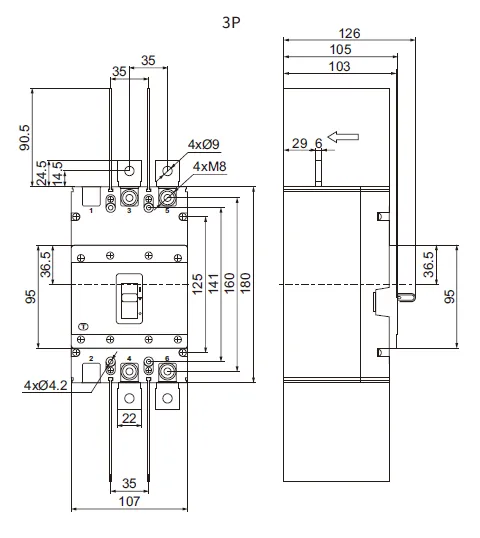

Modelo		EKM6DC-250, EKM6DC-320			EKM6DC-400
Corrente nominal da estrutura do casco Imm(A)		250, 320			400
Corrente nominal In(A)		63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320			225, 250, 315, 350, 400
Número do poste		2		3	2			3
Tensão nominal de trabalho Ue (V)		500	1000	1500	250/500	750/1000	1250/1500	1250/1500
Tensão de isolamento nominal Ui (V)		1250		1500	1500
tensão nominal de impulso suportável Uimp (kV)		8		12	12
curto-circuito extremo capacidade de ruptura UTI (kA)	Tipo H	50	20	20	70	40	20	20,40
	Tipo R	/	/	/	85	60	40	40,50
Curto-circuito em execução capacidade de ruptura Ics (kA)		Ics=100%UTI
Modo de fiação		Entrada ascendente e saída descendente, entrada descendente e saída ascendente (2P, 320/3P) Entrada descendente e saída descendente, entrada ascendente e saída ascendente (3P)
Vida útil mecânica (Total de vezes)		20000			10000
Vida útil elétrica (Total de ciclos)		3000	2000	1500	1000	1000	700	500
Recurso de insolação		Sim
Padrão		IEC 60947-2
temperatura ambiente permitida		-40°C a +70°C
Níveis de proteção		IP20
Certificado de qualidade		Certificado CB, TUV
Com acessórios		Auxiliar, alarme, sem carga, operação manual, operação elétrica
Distância de arco (mm)		≤50 (Arco zero, com cobertura anti-arco)
Valor de ação transitória		10 polegadas

Tabela 2

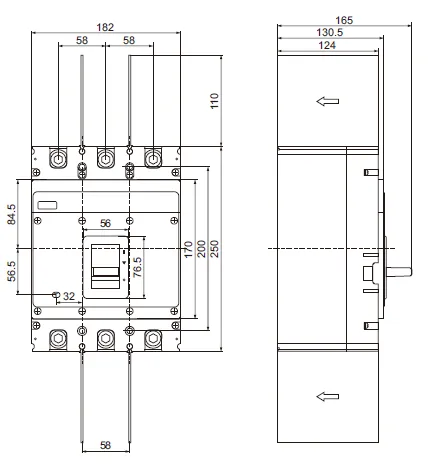

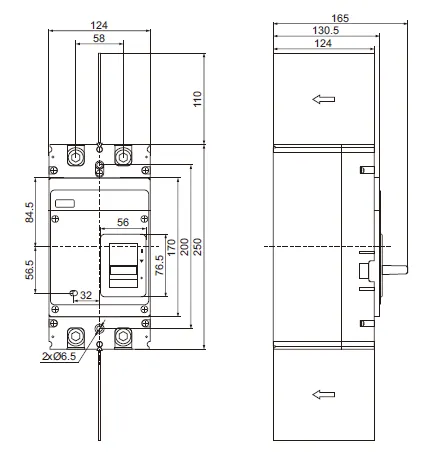

Modelo		EKM6DC-630				EKM6DC-800
Corrente nominal da estrutura do casco Imm(A)		630				800
Corrente nominal In(A)		500.630				700.800
Número do poste		2			3	2			3
Tensão nominal de trabalho Ue (V)		250/500	750/1000	1250/1500	1250/1500	250/500	750/1000	1250/1500	1250/1500
Tensão de isolamento nominal Ui (V)		1500				1500
tensão de impulso nominal suportável Uimp (kV)		12				12
curto-circuito extremo capacidade de ruptura UTI (kA)	Tipo H	70	40	20	20,40	70	40	20	20,40
	Tipo R	85	60	40	40,50	85	60	40	40,50
Curto-circuito em execução capacidade de ruptura Ics (kA)		Ics=100%UTI
Modo de fiação		Entrada ascendente e saída descendente, entrada descendente e saída ascendente (2P, 320/3P) Entrada descendente e saída descendente, entrada ascendente e saída ascendente (3P)
Vida útil mecânica (Total de vezes)		5000
Vida útil elétrica (Total de ciclos)		1000	1000	700	500	1000	1000	700	500
Recurso de insolação		Sim
Padrão		IEC 60947-2
temperatura ambiente permitida		-40°C a +70°C
Níveis de proteção		IP20
Certificado de qualidade		Certificado CB, TUV
Com acessórios		Auxiliar, alarme, sem carga, operação manual, operação elétrica
Distância de arco (mm)		≤50 (Arco zero, com cobertura anti-arco)
Valor de ação transitória		10 polegadas
