● Norma: IEC/EN 61643-11
● Classificação de surto: Imax=20kA (8/20 µs)
● Categoria IEC/EN: Tipo 2/Classe II
● Tensão máxima de operação contínua: 275, 320, 385, 440 V
● Carcaça: Design plugável

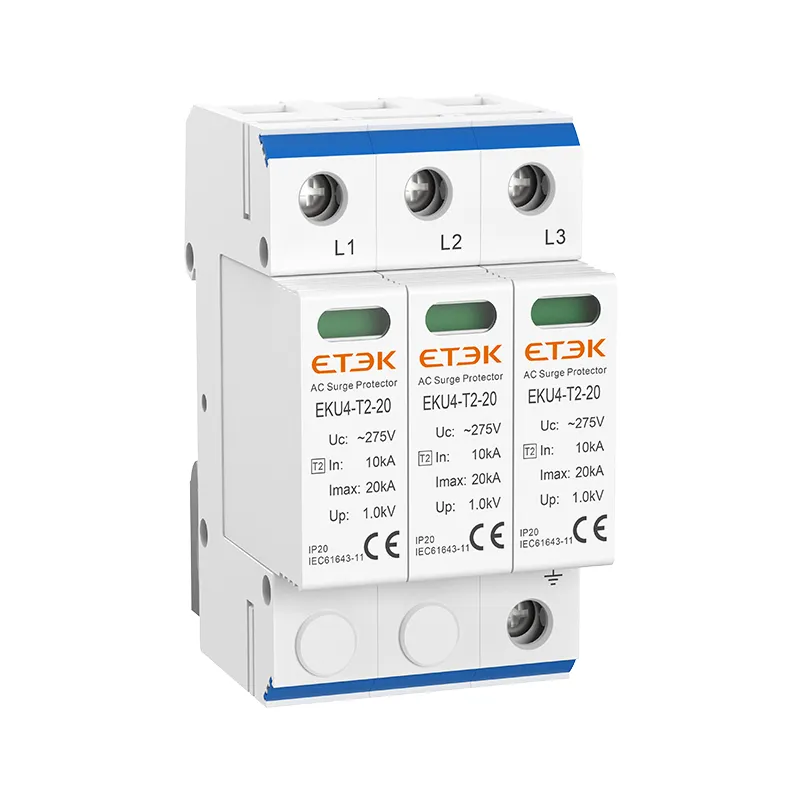

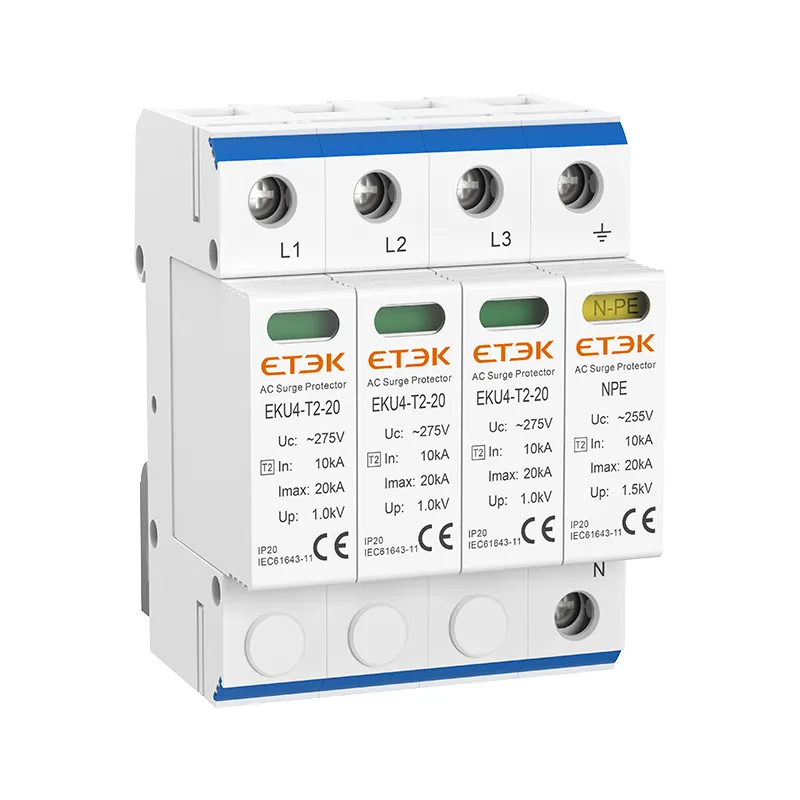

Os dispositivos de proteção contra surtos modulares EKU4-T2-20 Tipo 2 Imax 20kA oferecem proteção para equipamentos conectados a fontes de alimentação CA de baixa tensão, protegendo contra sobretensões transitórias causadas por descargas atmosféricas locais ou pela comutação de cargas elétricas indutivas ou capacitivas.
Os módulos N-PE e LN possuem uma distinção mecânica que visa evitar combinações incorretas de módulos e soquetes SPD, em conformidade com as disposições relevantes do item 7.3.1 da norma IEC61643-11. Por exemplo, o cartucho do modo N-PE (composto por um tubo de descarga de gás) pode ser conectado ao modo LN (composto por um varistor), o que pode levar a situações perigosas, como incêndio.
| Número de postes | 1P | 2P | 3P | 4P | 1P+NPE | 3P+NPE |
| Sistemas de rede | TN-S, TN-C, TT (somente LN) | TN-S | TN-C | TN-S | TT, TN-S | |
| Modo de proteção | L-PE, N-PE (apenas TN-S), L-PEN, LN | L-PE, N-PE | L-PEN | L-PE, N-PE | LN, N-PE | |
| Elementos de proteção | MOV de Alta Energia | MOV e GDT de alta energia | ||||
| Tensão máxima de operação contínua (LN) | Uc | 275V | 320V | 385V | 440V |
| Tensão máxima de operação contínua (N-PE) | Uc | 255V | |||
| Corrente de descarga normal (8/20μs) (LN)/(N-PE) | Em | 10kA | |||
| Corrente máxima de descarga (8/20μs) (LN)/(N-PE) | Imax | 20kA | |||
| Nível de proteção de tensão (LN)/(N-PE) | Acima | 1,0 kV/1,5 kV | 1,2 kV/1,5 kV | 1,45 kV/1,5 kV | 1,6 kV/1,5 kV |
| Nível de proteção contra sobretensão de 5 kA | Acima | 0,8 kV | 1,0 kV | 1,2 kV | 1,4 kV |
| Tempo de resposta (LN)/(N-PE) | tA | ≤25ns/≤100ns | |||
| Faixa de temperatura operacional | Tu | -40℃ a +80℃ | |||
| Fusível de reserva máximo | 125 A gL/gG | ||||
| estado de funcionamento/indicação de falha | Verde/Vermelho (LN), Amarelo (N-PE) | ||||
| Área da seção transversal (mín.)/(máx.) | 4mm²/35mm² | ||||
| Montagem | Trilho DIN de 35 mm, EN 60715 | ||||
| Material de revestimento | Plástico térmico UL94-V0 | ||||
| Grau de proteção | IP20 (integrado) | ||||
|
No. of Poles |
Max. Continuous Operating AC Voltage |
|||
| 275V | 320V | 385V | 440V | |
|
1P |
EKU5-T2-20-1P275 |
EKU5-T2-20-1P320 |
EKU5-T2-20-1P385 |
EKU5-T2-20-1P440 |
|
2P |
EKU5-T2-20-2P275 |
EKU5-T2-20-2P320 |
EKU5-T2-20-2P385 |
EKU5-T2-20-2P440 |
|
3P |
EKU5-T2-20-3P275 |
EKU5-T2-20-3P320 |
EKU5-T2-20-3P385 |
EKU5-T2-20-3P440 |
|
4P |
EKU5-T2-20-4P275 |
EKU5-T2-20-4P320 |
EKU5-T2-20-4P385 |
EKU5-T2-20-4P440 |
|
1P+NPE |
EKU5-T2-20-1PN275 |
EKU5-T2-20-1PN320 |
EKU5-T2-20-1PN385 |
EKU5-T2-20-1PN440 |
|
3P+NPE |
EKU5-T2-20-3PN275 |
EKU5-T2-20-3PN320 |
EKU5-T2-20-3PN385 |
EKU5-T2-20-3PN440 |
| With Remote Signaling | ||||
|
1P |
EKU5-T2-20-1P275S |
EKU5-T2-20-1P320S |
EKU5-T2-20-1P385S |
EKU5-T2-20-1P440S |
|
2P |
EKU5-T2-20-2P275S |
EKU5-T2-20-2P320S |
EKU5-T2-20-2P385S |
EKU5-T2-20-2P440S |
|
3P |
EKU5-T2-20-3P275S |
EKU5-T2-20-3P320S |
EKU5-T2-20-3P385S |
EKU5-T2-20-3P440S |
|
4P |
EKU5-T2-20-4P275S |
EKU5-T2-20-4P320S |
EKU5-T2-20-4P385S |
EKU5-T2-20-4P440S |
|
1P+NPE |
EKU5-T2-20-1PN275S |
EKU5-T2-20-1PN320S |
EKU5-T2-20-1PN385S |
EKU5-T2-20-1PN440S |
|
3P+NPE |
EKU5-T2-20-3PN275S |
EKU5-T2-20-3PN320S |
EKU5-T2-20-3PN385S |
EKU5-T2-20-3PN440S |
