● Norma: IEC/EN 61643-11
● Classificação de surto: Iimp=7kA (10/350 µs), In=25kA (8/20 µs)
● Categoria IEC/EN: Classe I+II / Tipo 1+2
● Tensão máxima de operação contínua: 150, 275, 320, 385, 440 V
● Carcaça: Design plugável

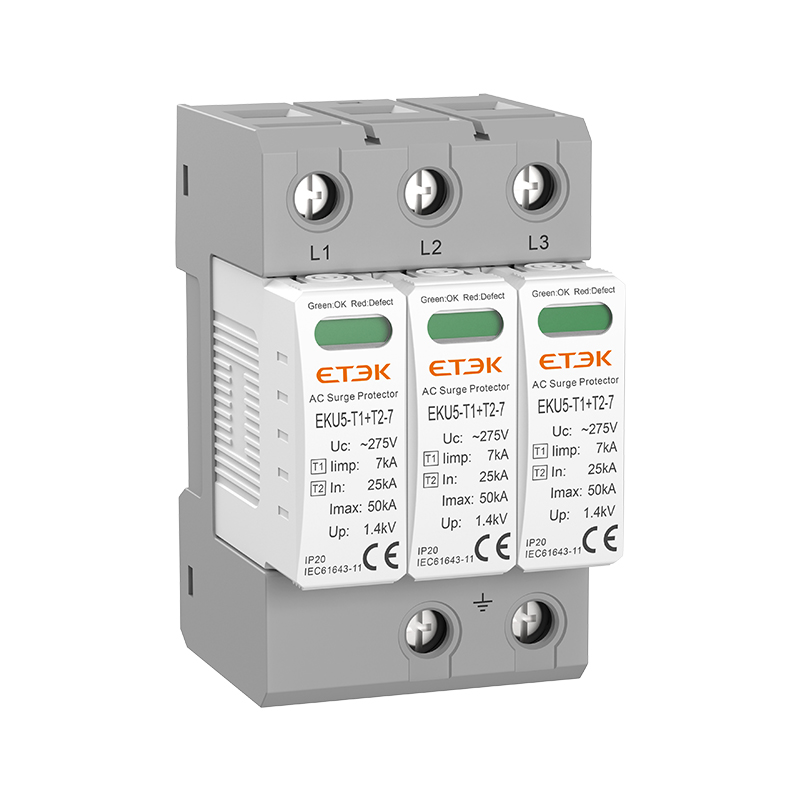

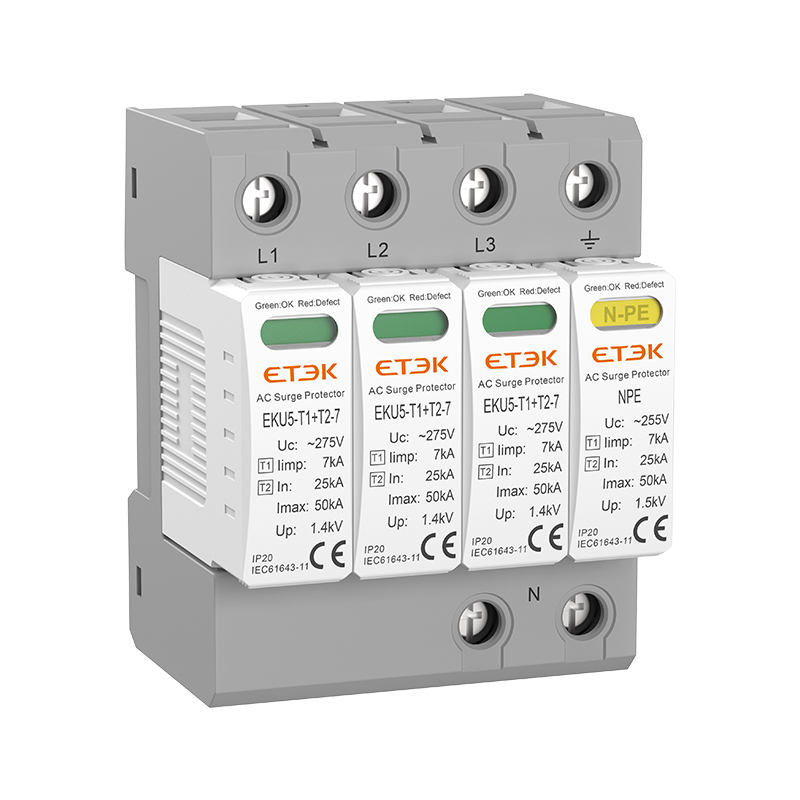

A série EKU5-T1+T2-7 consiste em Dispositivos de Proteção contra Surtos (DPS) Classe I+II de 7kA, projetados para proteção contra descargas atmosféricas indiretas e diretas de baixa intensidade. Esses DPS são equipados com Varistores de Óxido Metálico (MOV) de alta energia, garantindo baixo tempo de resposta e características adequadas para proteção Classe I e II. O design modular com inserções plugáveis permite a substituição fácil e rápida dos módulos de função caso o MOV atinja o fim de sua vida útil devido a picos de sobretensão frequentes ou de alta intensidade.
| Número de postes | 1P | 2P | 3P | 4P | 1P+NPE | 3P+NPE |
| Sistemas de rede | TN-S, TN-C, TT (somente LN) | TN-S | TN-C | TN-S | TT, TN-S | |
| Modo de proteção | L-PE, N-PE (apenas TN-S), L-PEN, LN | L-PE, N-PE | L-PEN | L-PE, N-PE | LN, N-PE | |
| Elementos de proteção | MOV de Alta Energia | MOV e GDT de alta energia | ||||
| Tensão máxima de operação contínua (LN) | Uc | 150V | 275V | 320V | 385V | 440V |
| Tensão máxima de operação contínua (N-PE) | Uc | 255V | ||||
| Corrente de descarga de impulso (10/350μs) | Iimp | 7kA | ||||
| Corrente de descarga nominal (8/20μs) | Em | 25kA | ||||
| Corrente máxima de descarga (8/20μs) | Imax | 50kA | ||||
| Nível de proteção de tensão (LN)/(N-PE) | Acima | 1,2 kV/1,5 kV | 1,4 kV/1,5 kV | 1,6 kV/1,5 kV | 1,8 kV/1,5 kV | 2,0 kV/1,5 kV |
| Nível de proteção contra sobretensão de 5 kA | Acima | 1,0 kV | 1,2 kV | 1,4 kV | 1,5 kV | 1,6 kV |
| Tempo de resposta (LN)/(N-PE) | tA | ≤25ns/≤100ns | ||||
| Faixa de temperatura operacional | Tu | -40℃ a +80℃ | ||||
| Fusível de reserva máximo | 160 A gL/gG | |||||
| estado de funcionamento/indicação de falha | Verde/Vermelho (LN), Amarelo (N-PE) | |||||
| Área da seção transversal (mín.)/(máx.) | 4mm²/35mm² | |||||
| Montagem | Trilho DIN de 35 mm, EN 60715 | |||||
| Material de revestimento | Plástico térmico UL94-V0 | |||||
| Grau de proteção | IP20 (integrado) | |||||

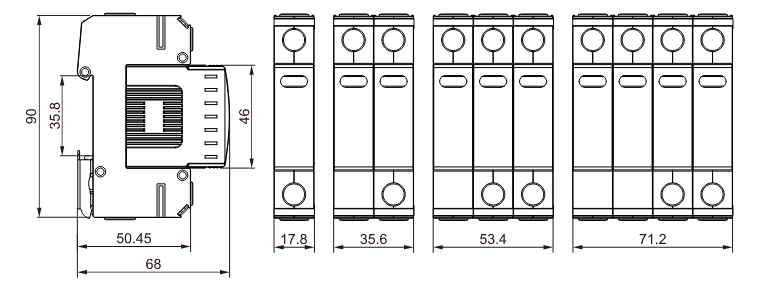

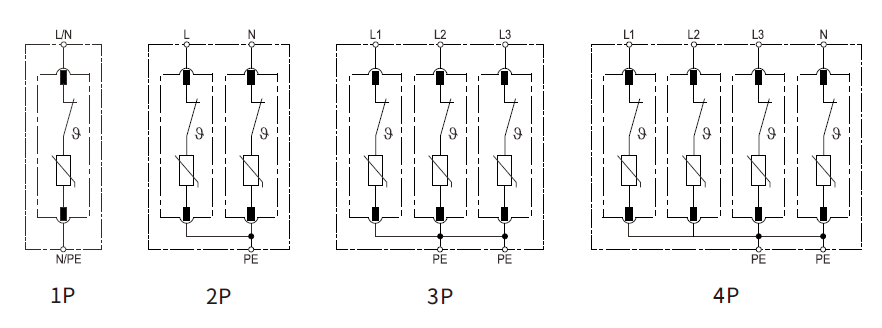

-Basic-circuit-Diagram.webp)

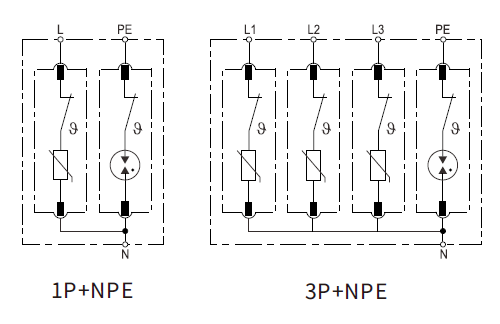

-Basic-Circuit-Diagram.webp)
|
No. of Poles |
Max. Continuous Operating AC Voltage |
||||
| 150V | 275V | 320V | 385V | 440V | |
|
1P |
EKU5-T1+T2-7-1P150 |
EKU5-T1+T2-7-1P275 |
EKU5-T1+T2-7-1P320 |
EKU5-T1+T2-7-1P385 |
EKU5-T1+T2-7-1P440 |
|
2P |
EKU5-T1+T2-7-2P150 |
EKU5-T1+T2-7-2P275 |
EKU5-T1+T2-7-2P320 |
EKU5-T1+T2-7-2P385 |
EKU5-T1+T2-7-2P440 |
|
3P |
EKU5-T1+T2-7-3P150 |
EKU5-T1+T2-7-3P275 |
EKU5-T1+T2-7-3P320 |
EKU5-T1+T2-7-3P385 |
EKU5-T1+T2-7-3P440 |
|
4P |
EKU5-T1+T2-7-4P150 |
EKU5-T1+T2-7-4P275 |
EKU5-T1+T2-7-4P320 |
EKU5-T1+T2-7-4P385 |
EKU5-T1+T2-7-4P440 |
|
1P+NPE |
EKU5-T1+T2-7-1PN150 |
EKU5-T1+T2-7-1PN275 |
EKU5-T1+T2-7-1PN320 |
EKU5-T1+T2-7-1PN385 |
EKU5-T1+T2-7-1PN440 |
|
3P+NPE |
EKU5-T1+T2-7-3PN150 |
EKU5-T1+T2-7-3PN275 |
EKU5-T1+T2-7-3PN320 |
EKU5-T1+T2-7-3PN385 |
EKU5-T1+T2-7-3PN440 |
| With Remote Signaling | |||||
|
1P |
EKU5-T1+T2-7-1P150S |
EKU5-T1+T2-7-1P275S |
EKU5-T1+T2-7-1P320S |
EKU5-T1+T2-7-1P385S |
EKU5-T1+T2-7-1P440S |
|
2P |
EKU5-T1+T2-7-2P150S |
EKU5-T1+T2-7-2P275S |
EKU5-T1+T2-7-2P320S |
EKU5-T1+T2-7-2P385S |
EKU5-T1+T2-7-2P440S |
|
3P |
EKU5-T1+T2-7-3P150S |
EKU5-T1+T2-7-3P275S |
EKU5-T1+T2-7-3P320S |
EKU5-T1+T2-7-3P385S |
EKU5-T1+T2-7-3P440S |
|
4P |
EKU5-T1+T2-7-4P150S |
EKU5-T1+T2-7-4P275S |
EKU5-T1+T2-7-4P320S |
EKU5-T1+T2-7-4P385S |
EKU5-T1+T2-7-4P440S |
|
1P+NPE |
EKU5-T1+T2-7-1PN150S |
EKU5-T1+T2-7-1PN275S |
EKU5-T1+T2-7-1PN320S |
EKU5-T1+T2-7-1PN385S |
EKU5-T1+T2-7-1PN440S |
|
3P+NPE |
EKU5-T1+T2-7-3PN150S |
EKU5-T1+T2-7-3PN275S |
EKU5-T1+T2-7-3PN320S |
EKU5-T1+T2-7-3PN385S |
EKU5-T1+T2-7-3PN440S |
