● Norma: IEC/EN 61643-11
● Classificação de surto: Iimp = até 12,5 kA (10/350 µs), In = até 30 kA (8/20 µs)
● Categoria IEC/EN: Classe I+II / Tipo 1+2
● Tensão máxima de operação contínua: de 150 V a 385 V CA
● Carcaça: Design plugável

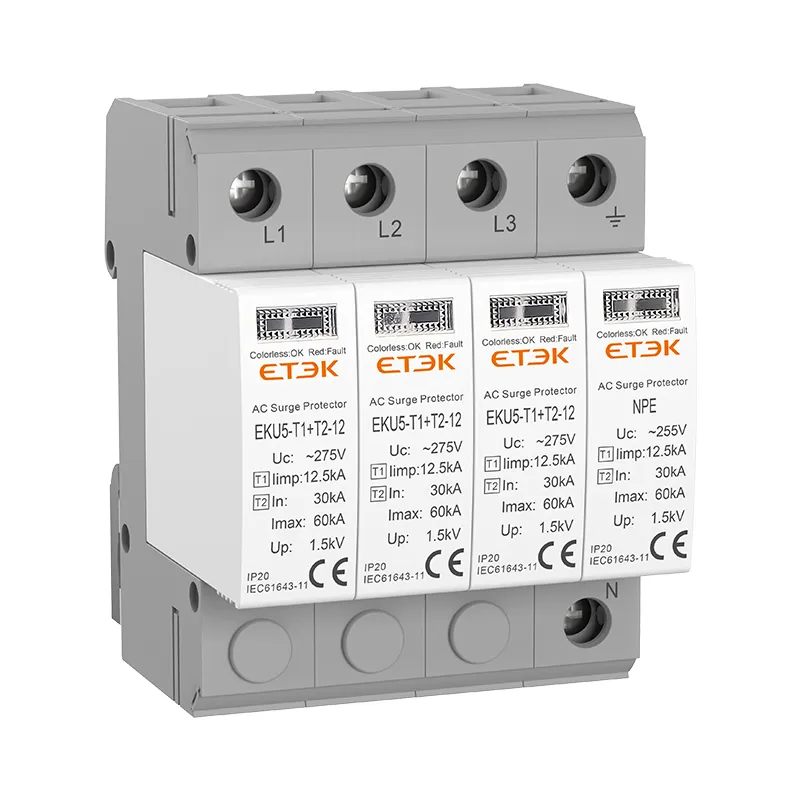

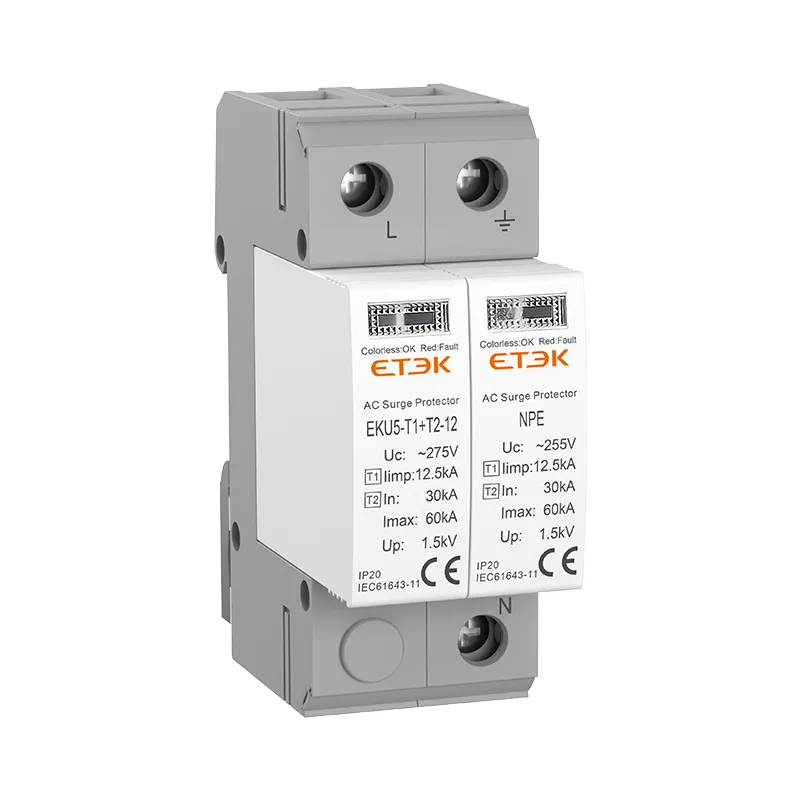

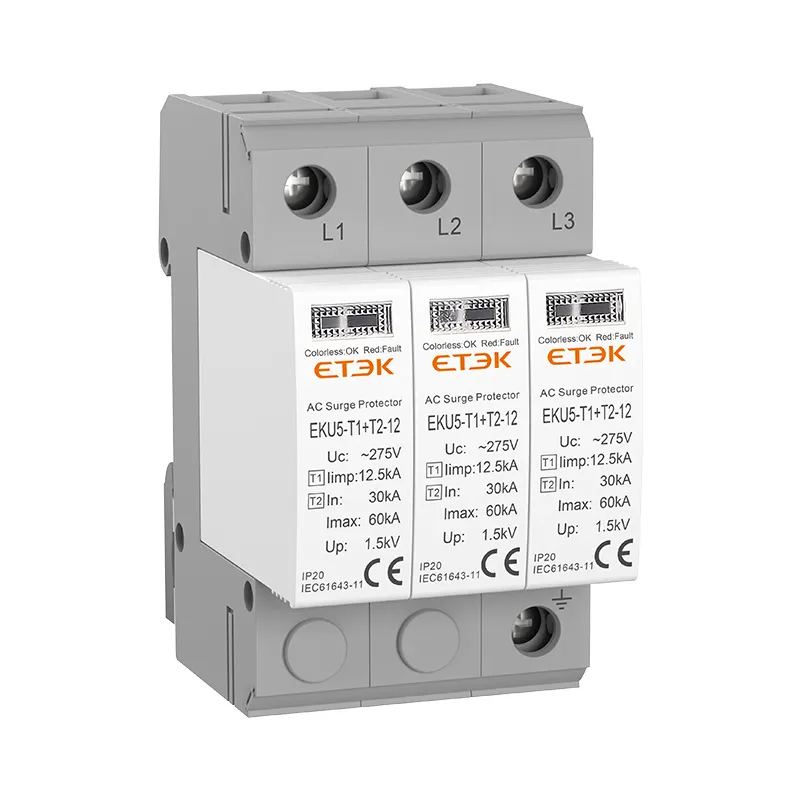

O EKU5-T1+T2-12 é uma série de Dispositivos de Proteção contra Surtos CA (DPS) Classe I+II Iimp 12,5kA, projetados para proteger contra descargas atmosféricas indiretas e diretas de baixa intensidade. Esses DPS são equipados com Varistores de Óxido Metálico (MOV) de alta energia, garantindo baixo tempo de resposta e características adequadas para proteção Classe I e II. O design modular com inserções plugáveis permite a substituição fácil e rápida dos módulos de função caso o MOV atinja o fim de sua vida útil devido a picos de sobretensão frequentes ou de alta intensidade.
| Número de postes | 1P | 2P | 3P | 4P | 1P+NPE | 3P+NPE |
| Sistemas de rede | TN-S,TN-C,TT (somente LN) | TN-S | TN-C | TN-S | TT,TN-S | |
| Modo de proteção | L-PE, N-PE (somente TN-S), L-PEN, LN | L-PE,N-PE | L-PEN | L-PE,N-PE | LN,N-PE | |
| Elementos de proteção | MOV de Alta Energia | MOV e GDT de alta energia | ||||
| Tensão máxima de operação contínua | Uc(LN) | 150V | 275V | 320V | 385V |
| Uc(N-PE) | 255V | ||||
| Corrente de descarga de impulso (10/350μs) | mancar | 12,5kA | |||
| Corrente de descarga nominal (8/20μs) | Em | 30kA | |||
| Corrente máxima de descarga (8/20μs) | Imax | 60kA | |||
| Nível de proteção de tensão (LN)/(N-PE) | Acima | 1,2 kV/1,5 kV | 1,5 kV/1,5 kV | 1,6 kV/1,5 kV | 1,8 kV/1,5 kV |
| Nível de proteção contra sobretensão de 5 kA | ≤0,6kV | ≤1,0kV | ≤1,2 kV | ≤1,3kV | |
| Tempo de resposta (LN)/(N-PE) | tA | ≤25ns/≤100ns | |||
| Faixa de temperatura operacional | Tu | -40℃ a +80℃ | |||
| Fusível de reserva máximo | 160A gL/gG | ||||
| Estado de funcionamento/Indicação de falhas | Verde/Vermelho (LN), Amarelo (N-PE) | ||||
| Área da seção transversal (mín.)/(máx.) | 4mm²/35mm² | ||||
| Para montagem em | Trilho DIN de 35 mm | ||||
| Material incluso | Plástico térmico UL94-V0 | ||||
| Grau de proteção | IP20 (integrado) | ||||

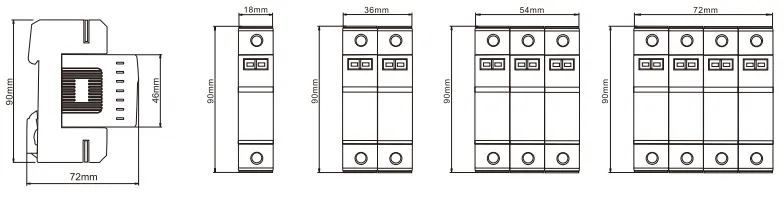

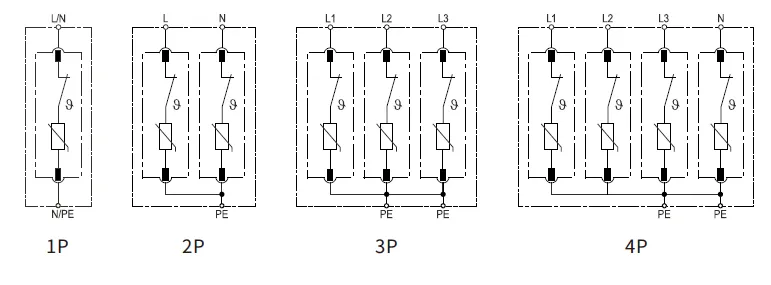

-Basic-circuit-Diagram.webp)

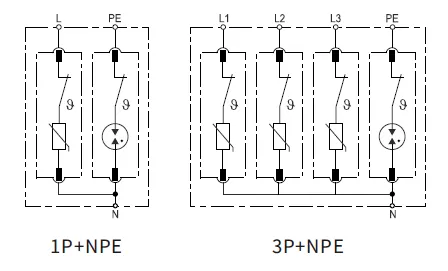

-Basic-Circuit-Diagram.webp)
| No. of Poles | Max. Continuous Operating AC Voltage | |||
| 150V | 275V | 320V | 385V | |
| 1P | EKU5-T1+T2-12-1P150 | EKU5-T1+T2-12-1P275 | EKU5-T1+T2-12-1P320 | EKU5-T1+T2-12-1P385 |
| 2P | EKU5-T1+T2-12-2P150 | EKU5-T1+T2-12-2P275 | EKU5-T1+T2-12-2P320 | EKU5-T1+T2-12-2P385 |
| 3P | EKU5-T1+T2-12-3P150 | EKU5-T1+T2-12-3P275 | EKU5-T1+T2-12-3P320 | EKU5-T1+T2-12-3P385 |
| 4P | EKU5-T1+T2-12-4P150 | EKU5-T1+T2-12-4P275 | EKU5-T1+T2-12-4P320 | EKU5-T1+T2-12-4P385 |
| 1P+NPE | EKU5-T1+T2-12-1PN150 | EKU5-T1+T2-12-1PN275 | EKU5-T1+T2-12-1PN320 | EKU5-T1+T2-12-1PN385 |
| 3P+NPE | EKU5-T1+T2-12-3PN150 | EKU5-T1+T2-12-3PN275 | EKU5-T1+T2-12-3PN320 | EKU5-T1+T2-12-3PN385 |
| With Remote Signaling | ||||
| 1P | EKU5-T1+T2-12-1P150S | EKU5-T1+T2-12-1P275S | EKU5-T1+T2-12-1P320S | EKU5-T1+T2-12-1P385S |
| 2P | EKU5-T1+T2-12-2P150S | EKU5-T1+T2-12-2P275S | EKU5-T1+T2-12-2P320S | EKU5-T1+T2-12-2P385S |
| 3P | EKU5-T1+T2-12-3P150S | EKU5-T1+T2-12-3P275S | EKU5-T1+T2-12-3P320S | EKU5-T1+T2-12-3P385S |
| 4P | EKU5-T1+T2-12-4P150S | EKU5-T1+T2-12-4P275S | EKU5-T1+T2-12-4P320S | EKU5-T1+T2-12-4P385S |
| 1P+NPE | EKU5-T1+T2-12-1PN150S | EKU5-T1+T2-12-1PN275S | EKU5-T1+T2-12-1PN320S | EKU5-T1+T2-12-1PN385S |
| 3P+NPE | EKU5-T1+T2-12-3PN150S | EKU5-T1+T2-12-3PN275S | EKU5-T1+T2-12-3PN320S | EKU5-T1+T2-12-3PN385S |
